双工位气动尾座精密加工装夹结构

　　在精密CNC加工场景里，双工位气动尾座常作为第四轴转台的配套核心装夹部件，主要承担轴类、盘类异形工件的回转加工顶紧支撑作业，相比传统手动尾座，气动驱动的结构能大幅降低操作人员的装夹辅助时间，尤其适配中小批量多品种零件的批量加工需求，在五金零件、小型精密结构件的四轴联动铣削、钻削工序中应用广泛。

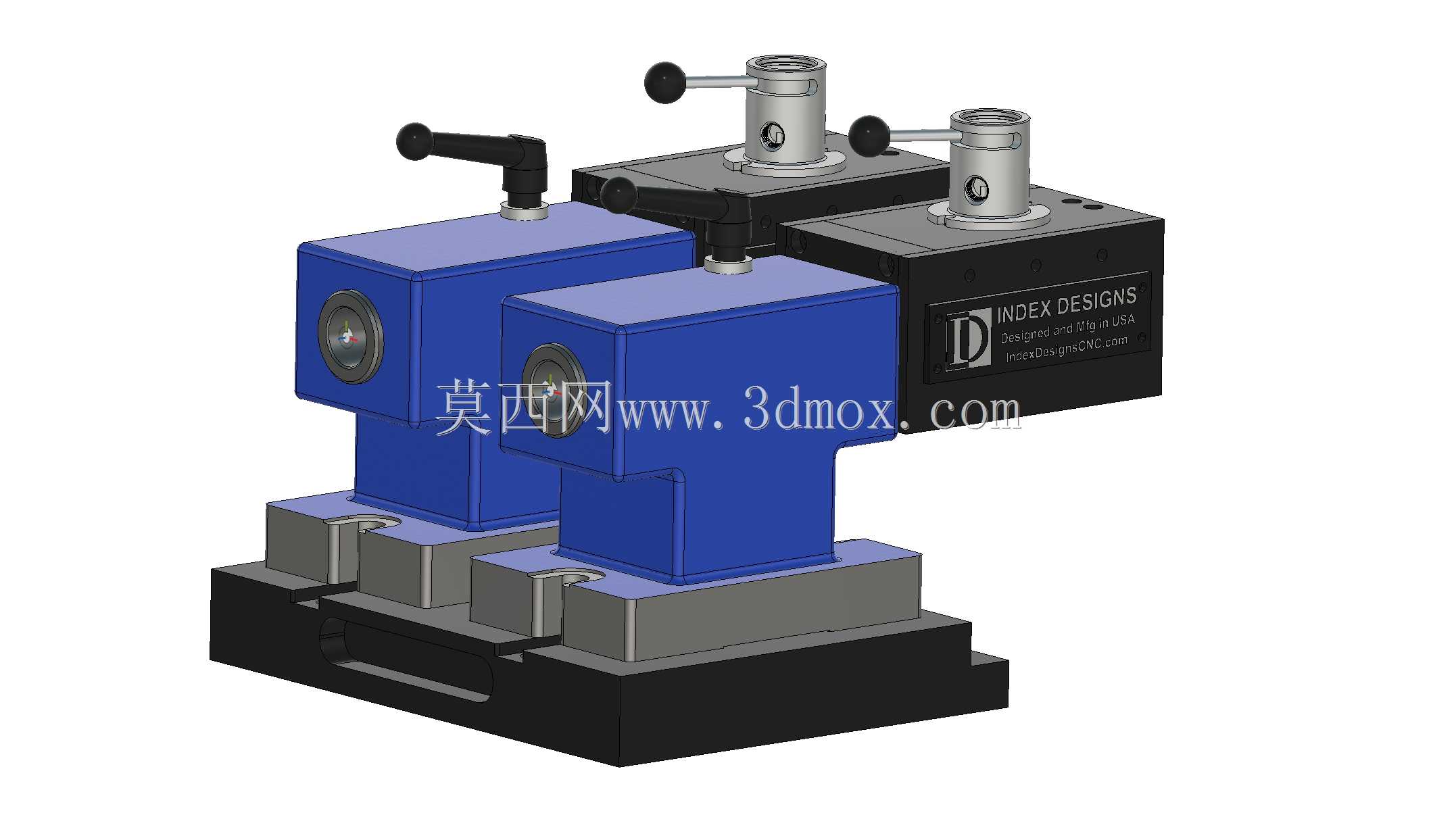

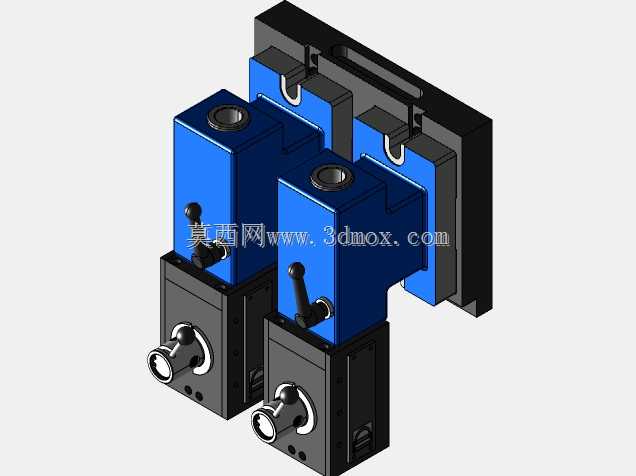

　　该结构采用双单元并排集成布局，两个独立的尾座单元共用一体化铸造底座，底座底部设置标准T型槽安装位，可直接适配市面主流加工中心工作台的槽距规格，安装时无需额外制作过渡转接板，能快速完成与转台的同轴度校准，单个尾座单元的顶紧行程可根据工件长度需求做微调，顶紧力通过气源压力调节，可适配不同材质、不同刚性工件的装夹要求，避免薄壁工件因顶紧力过大产生装夹变形。

　　从设计逻辑上看，尾座的顶紧轴采用高刚性淬硬导轨副导向，重复顶紧定位精度可控制在0.01mm以内，顶部设置的手动锁紧手柄可在气动顶紧到位后完成机械锁止，避免加工过程中因气源压力波动导致顶紧松动，保障加工过程的装夹稳定性。尾座主体的箱体采用高刚性铸铁材质，壁厚经过拓扑优化，在保证整体抗振性能的前提下尽可能降低结构自重，两个尾座单元的中心高保持一致，可同时装夹两个同规格工件配合双工位转台完成同步加工，也可单独调整单个尾座的位置，适配不同长度工件的单工位装夹需求。

　　安装边界方面，该双尾座整体底座的安装孔位按照标准四轴转台的配套尺寸设计，中心高参数与市面主流140规格转台完全匹配，顶针采用标准莫氏锥孔安装接口，可根据工件的定位需求更换不同类型的顶针、驱动顶尖或是专用装夹头，拓展装夹适配范围。气路接口设置在尾座主体的侧后方，布局规整不会与加工区域的切屑、切削液产生干涉，日常维护时仅需定期对导向轴加注润滑脂、检查密封件磨损情况即可，整体结构的维护成本较低，能在长时间连续加工的生产场景下保持稳定的装夹精度，减少因装夹故障导致的加工停机时间。
