双组联动CNC手动尾座结构设计

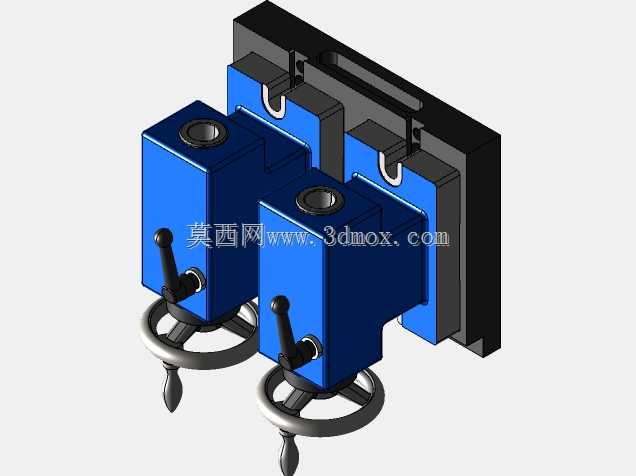

　　在CNC加工车间的日常生产里，双组手动尾座是配合第四轴转台完成长轴类、异形回转件装夹定位的核心配套工装，这套双VH-5结构的手动尾座，主要适配中小型CNC加工中心的回转加工场景，解决单尾座装夹行程不足、双工位同步加工时定位基准不统一的问题。从实际使用场景来看，当需要在一台机床上同时完成两个同规格小型回转零件的钻铣、刻槽、端面加工时，双组尾座可以分别配合对应的第四轴头座，形成两套独立的回转装夹工位，减少工件换装频次，提升小批量零件的加工效率；针对长度超过单工位装夹范围的长轴类零件，也可以调整两组尾座的间距，配合中间辅助支撑完成长件的两端顶紧定位，避免加工过程中工件挠曲变形。从功能特性上看，每组尾座都配备独立的手轮驱动顶紧机构，

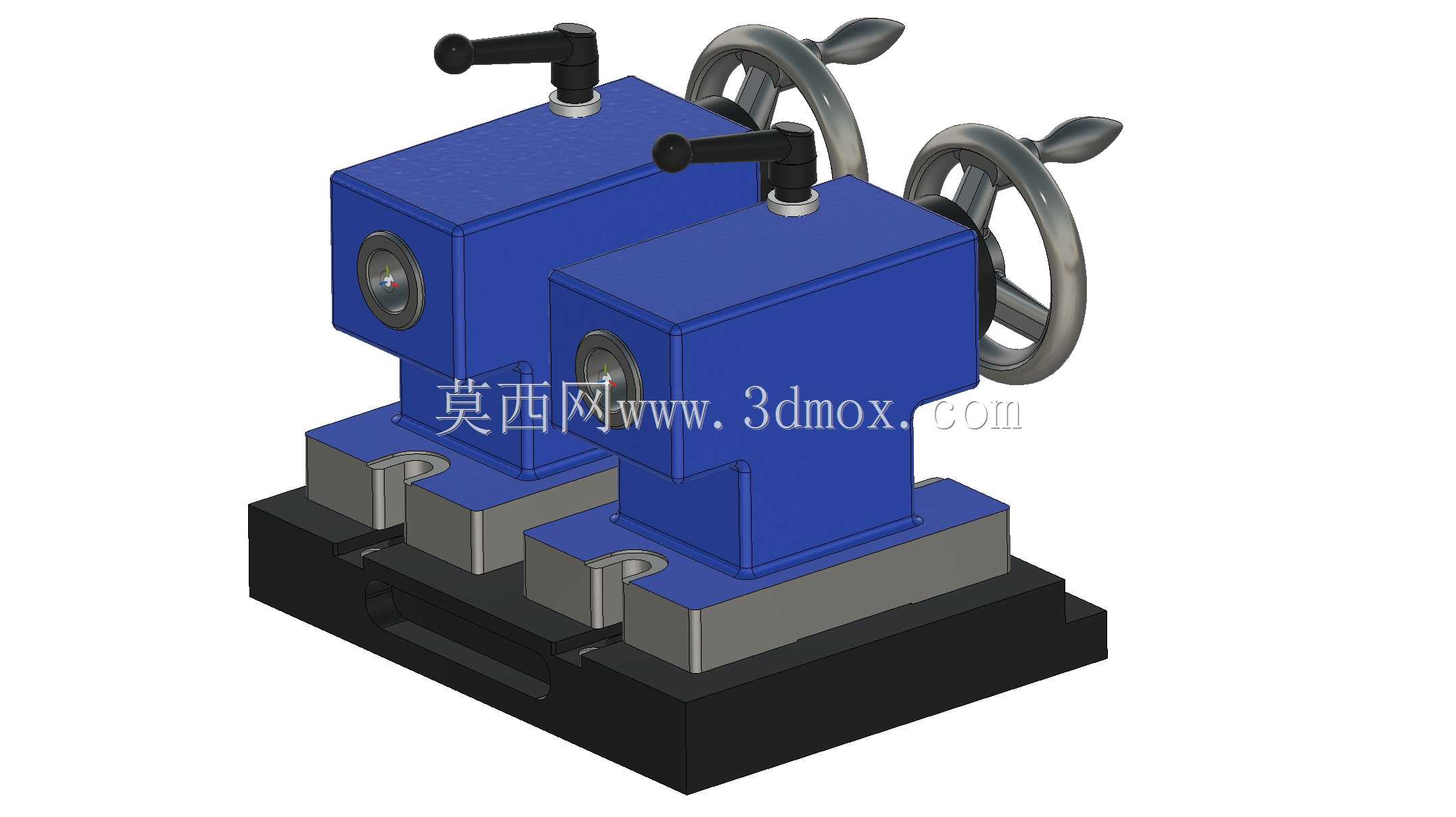

　　摇动手轮即可驱动顶针轴向进给，顶部的锁紧手柄可以在顶紧到位后锁死顶杆位置，防止加工过程中受切削力影响出现顶紧松动；尾座主体采用箱式铸铁结构设计，壁厚均匀，内部设置加强筋，能够承受铣削加工时的径向切削力，减少尾座自身的振动变形。设计思路上，两组尾座共用一块整体式安装底座，底座上设置平行的T型安装槽，两组尾座可以沿着槽道滑动调整间距，适配不同长度的工件装夹需求；每个尾座的底部都设置锁紧压块结构，调整到位后可以通过螺栓将尾座本体牢牢固定在底座上，保证装夹刚性。从安装边界来看，整体底座的安装孔位适配常见的CNC机床工作台T型槽间距，不需要额外制作过渡转接板即可直接安装；单组尾座的顶针中心高与常见的140规格第四轴转台中心高完全匹配，

　　换装时不需要反复调整中心高对齐，减少安装调试的辅助时间；顶针采用标准莫氏锥孔安装，可以根据加工需求更换不同类型的活顶针、死顶针或者专用夹具顶头，适配不同零件的装夹要求。日常使用中，顶杆的润滑注油孔设置在尾座箱体侧面，不需要拆解尾座即可完成日常润滑维护，手轮的握持位置符合人工操作的人机工程学要求，摇转进给时的阻尼感均匀，操作人员可以通过手轮的反馈力判断顶紧力度，避免顶紧力过大导致工件变形或者顶针损坏。
