6.75英寸中心线气动尾座结构设计

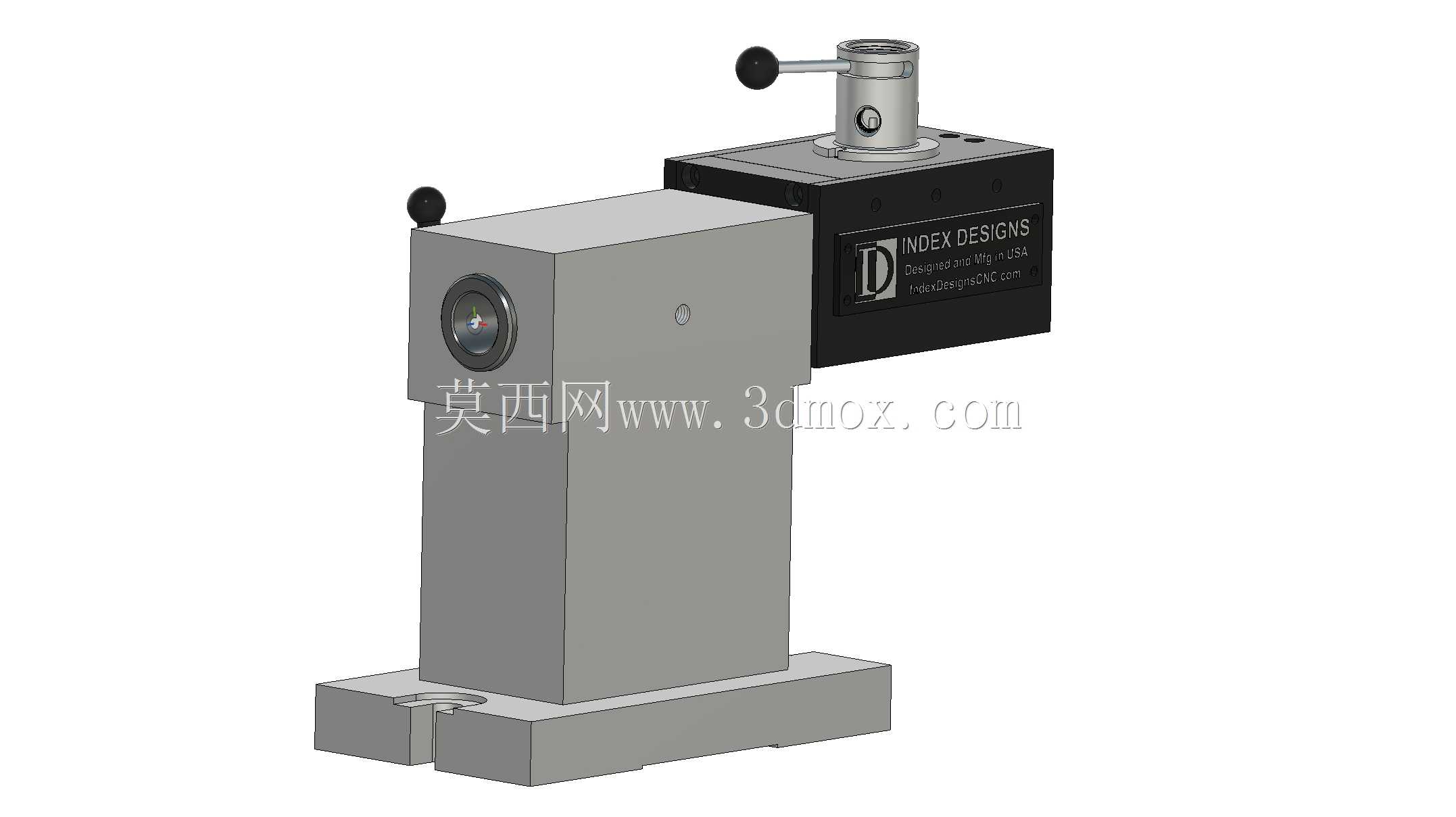

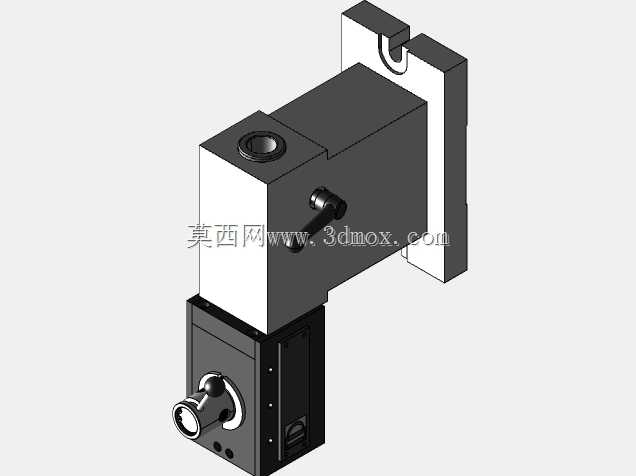

　　这款6.75英寸中心线气动尾座，是数控加工场景里适配四轴回转加工单元的核心配套部件，日常在立式加工中心、数控镗铣床的多面加工、回转体零件连续加工工位中承担工件轴向顶紧定位的功能，能配合第四轴转台完成轴类、盘类、异形结构件的圆周面铣削、钻孔、攻丝等多工序加工，避免工件悬臂过长带来的加工振颤、同轴度超差问题。从结构设计逻辑来看，整体采用立式L型承载基座搭配横向气动顶紧单元的布局，基座底部设置带定位槽的安装法兰面，可直接匹配标准T型槽工作台的装夹间距，安装时无需额外制作过渡转接板，基座主体采用箱式筋板结构，在保证整体刚性的前提下控制了设备自重，避免长期承重出现基座形变偏移。顶部的气动执行单元集成了手动锁紧拨杆，

　　可在气压供给异常时完成手动锁止，防止工件松脱引发加工事故，顶紧端采用可替换的标准莫氏锥孔接口，能根据加工工件的中心孔尺寸更换不同规格的顶针，适配从细小轴类到较大盘类零件的顶紧需求。设备的中心高严格匹配6.75英寸的通用四轴转台中心高参数，安装时仅需打表校准基座与转台的同轴度即可完成调试，无需反复调整垫铁高度，大幅缩短产线换型调试的周期。顶紧行程设计预留了足够的工件装夹余量，既可以满足常规长度工件的快速装夹顶紧，也能适配一定长度范围内不同规格工件的加工需求，气动回路内置节流调速结构，可根据工件材质调整顶紧伸出速度，避免顶紧速度过快撞伤工件中心孔，或是顶紧力不足导致加工过程中工件移位。侧面的锁紧机构采用楔形锁紧原理，

　　顶紧到位后可自动机械锁止，即使加工过程中出现气压波动，也能保持稳定的顶紧力，不会出现顶紧后退的问题。整体外露的操作部件都做了防误触设计，手动拨杆的操作位置避开了加工切屑飞溅的主要区域，日常清理维护时无需拆卸主体结构即可完成表面切屑、切削液的清理，气动接口设置在设备后侧，可从工作台下方排布气管，避免加工过程中气管与刀具、工件发生干涉。
