6.5英寸中心线手动车床尾座结构设计

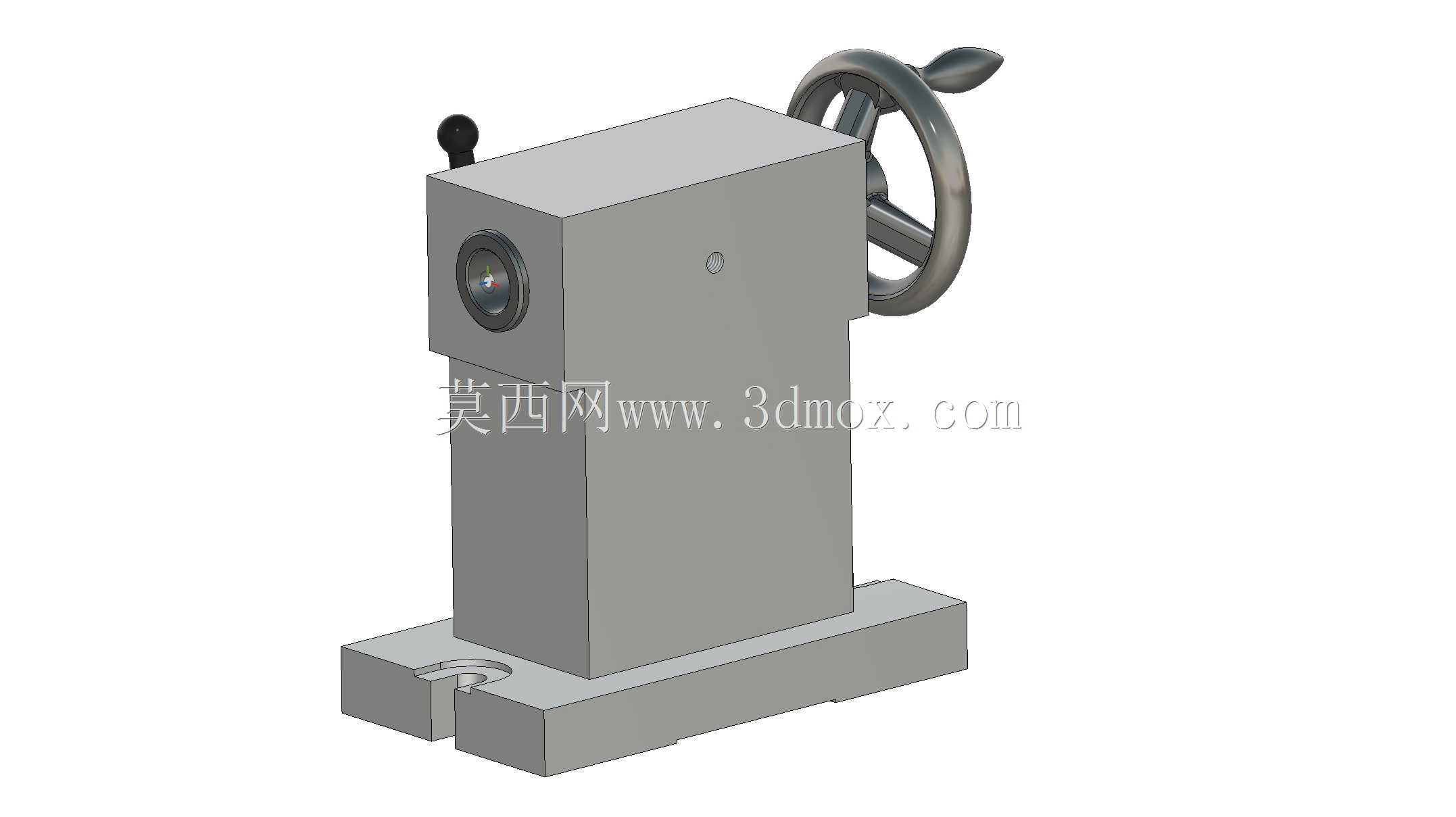

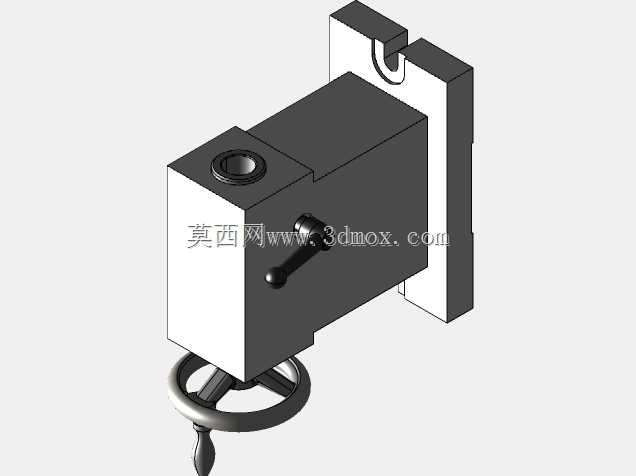

　　这款手动尾座主要适配中小型CNC加工中心、普通卧式车床及第四轴回转工作台配套使用，核心作用是在轴类、盘类零件加工过程中提供稳定的轴向顶紧支撑，避免长轴类工件在切削受力时出现挠曲变形、振刀等问题，保障加工尺寸精度与表面粗糙度达标。从结构设计来看，整体采用立式箱型主体布局，底部为带定位槽的安装基座，可直接通过T型螺栓固定在机床工作台的标准槽位上，安装基面的平面度公差控制在0.02mm以内，保证与工作台面的贴合度，避免装夹后出现姿态偏移。主体侧面设置手轮驱动机构，通过内部梯形丝杠副带动顶紧套筒做轴向伸缩运动，手轮旁配套锁紧拨杆，顶紧到位后可直接锁死套筒位置，防止切削过程中套筒受轴向反力出现回退，顶紧行程预留足够余量，

　　可适配不同长度规格的工件装夹需求。顶紧端采用标准莫氏锥孔设计，可根据加工需求换装不同类型的顶尖、回转顶尖或者钻夹头，除了基础的顶紧支撑功能外，也可完成中心孔定位、小直径孔钻铰等辅助加工工序，拓展设备的加工适用范围。设计过程中充分考虑了手动操作的人机工程特性，手轮的握持直径、操作力距都经过反复校核，普通操作人员单手即可完成顶紧、锁紧的全套操作，无需额外辅助工具。主体箱体采用一体式铸造结构，内部设置加强筋提升整体刚性，可承受常规铣削、车削加工的轴向切削力，不会出现箱体变形问题。安装边界方面，基座的定位槽间距匹配常规130mm、170mm槽距的机床工作台，整体高度适配市面主流6.5英寸规格第四轴回转台的中心高，

　　安装后无需额外加装垫高块即可保证顶尖与第四轴主轴中心同轴，同轴度误差可控制在0.015mm以内，减少安装调试的校准工作量。日常使用中，丝杠副预留润滑注油孔，可定期加注润滑脂降低操作磨损，延长设备使用寿命，外露的运动部件都做了防尘处理，避免加工产生的金属切屑进入运动副造成卡滞、磨损问题，适配车间多粉尘、多切屑的加工环境。
