五寸半中心线气动尾座结构设计

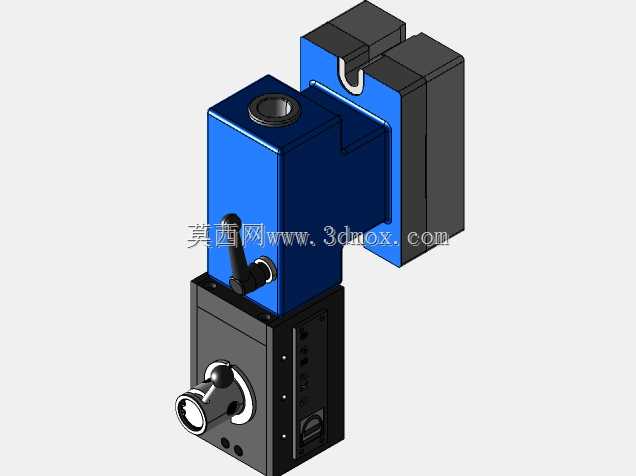

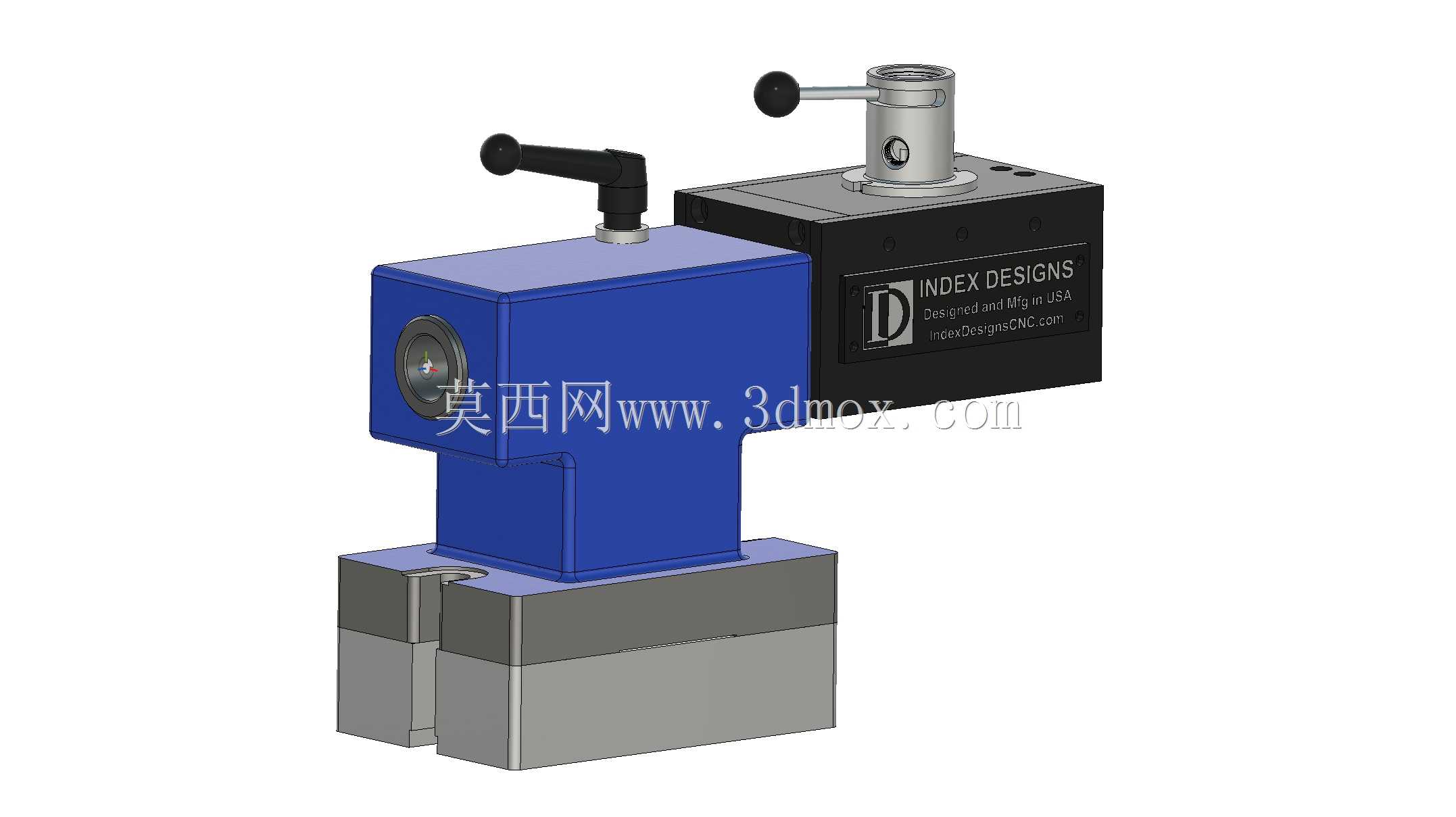

　　这款气动尾座主要适配中小型CNC加工场景，常与第四轴转台搭配使用，承担轴类、盘类零件回转加工时的端部顶紧支撑作用，在精密零件铣削、钻孔、多面轮廓加工工序中，能有效抵消切削力带来的工件挠曲变形，提升长径比偏大零件的加工刚性，避免加工过程中工件出现振颤、让刀问题，保障加工尺寸精度与表面质量。从结构设计来看，整体采用分体式模块化布局，底部为标准槽型安装基座，可直接适配常见机床T型槽工作台的安装间距，无需额外制作过渡转接板，基座上方的支撑座采用高刚性箱型结构，内部集成气动顶紧执行组件，相比传统手动尾座，可通过机床气路系统实现顶紧力的无级调节，针对不同材质、不同装夹刚性的工件，能匹配最合适的顶紧力度，既不会因顶紧力过大造成薄壁工件变形，

　　也不会因顶紧力不足在重切削时出现工件移位。尾座的顶紧端配置高精度回转主轴，内置精密轴承组，回转跳动控制在微米级，配合第四轴同步回转时不会产生附加阻尼，也不会因回转不同步刮伤工件中心孔。侧面设置的操作手柄可实现快速锁紧与解锁，在工件上下料阶段能快速调整顶针伸缩位置，缩短辅助装夹时间，顶部的气动调节旋钮可直观反馈气路压力状态，方便操作人员快速确认顶紧参数。外形尺寸方面，整体安装高度与同规格第四轴转台中心高完全匹配，安装时无需额外调整垫板高度，横向安装边界预留了足够的扳手操作空间，在工作台排布多工位夹具时不会产生干涉，尾座的顶针行程覆盖常规中小型零件的装夹长度范围，针对不同长度的工件可通过基座在工作台T型槽内的滑移快速调整安装位置，

　　锁紧后整体刚性满足钢件、铝合金件甚至部分硬质合金零件的粗精加工需求。设计过程中充分考虑了车间实际使用的维护需求，气动管路接口采用标准快插接头，密封件选用耐切削液腐蚀的氟橡胶材质，日常维护仅需定期对回转主轴加注润滑脂即可，无需复杂的拆解保养，整体结构没有冗余设计，所有受力部件均经过有限元刚性校核，在最大顶紧力工况下支撑座变形量控制在允许范围内，完全满足精密加工场景的长期稳定使用要求。
