5.5英寸中心线手动尾座结构设计

　　这款手动尾座主要适配中小型CNC加工场景，常与第四轴转台搭配使用，为轴类、盘类零件的回转加工提供端部顶紧支撑，在小批量精密零件加工、工装夹具配套、教学实训设备搭建中都有广泛应用。日常加工长轴类零件时，单靠卡盘夹持会因悬臂过长产生切削振颤，尾座的顶紧作用可大幅提升装夹刚性，减少让刀变形，保障加工尺寸精度与表面粗糙度；加工盘类偏心件、异形回转件时，尾座可配合顶尖、驱动顶针实现工件的稳定回转定位，适配铣削、钻孔、攻丝等多工序加工需求。

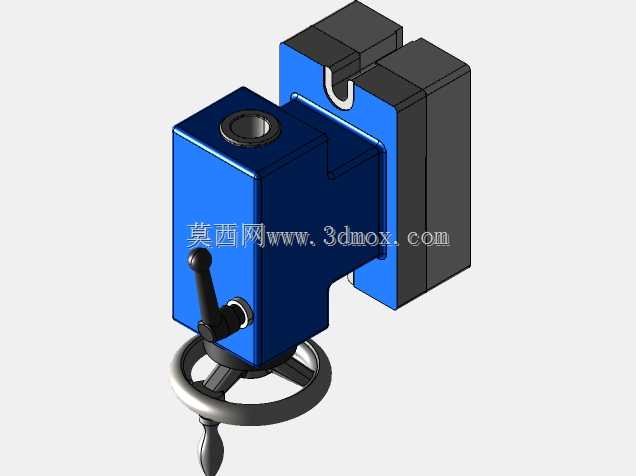

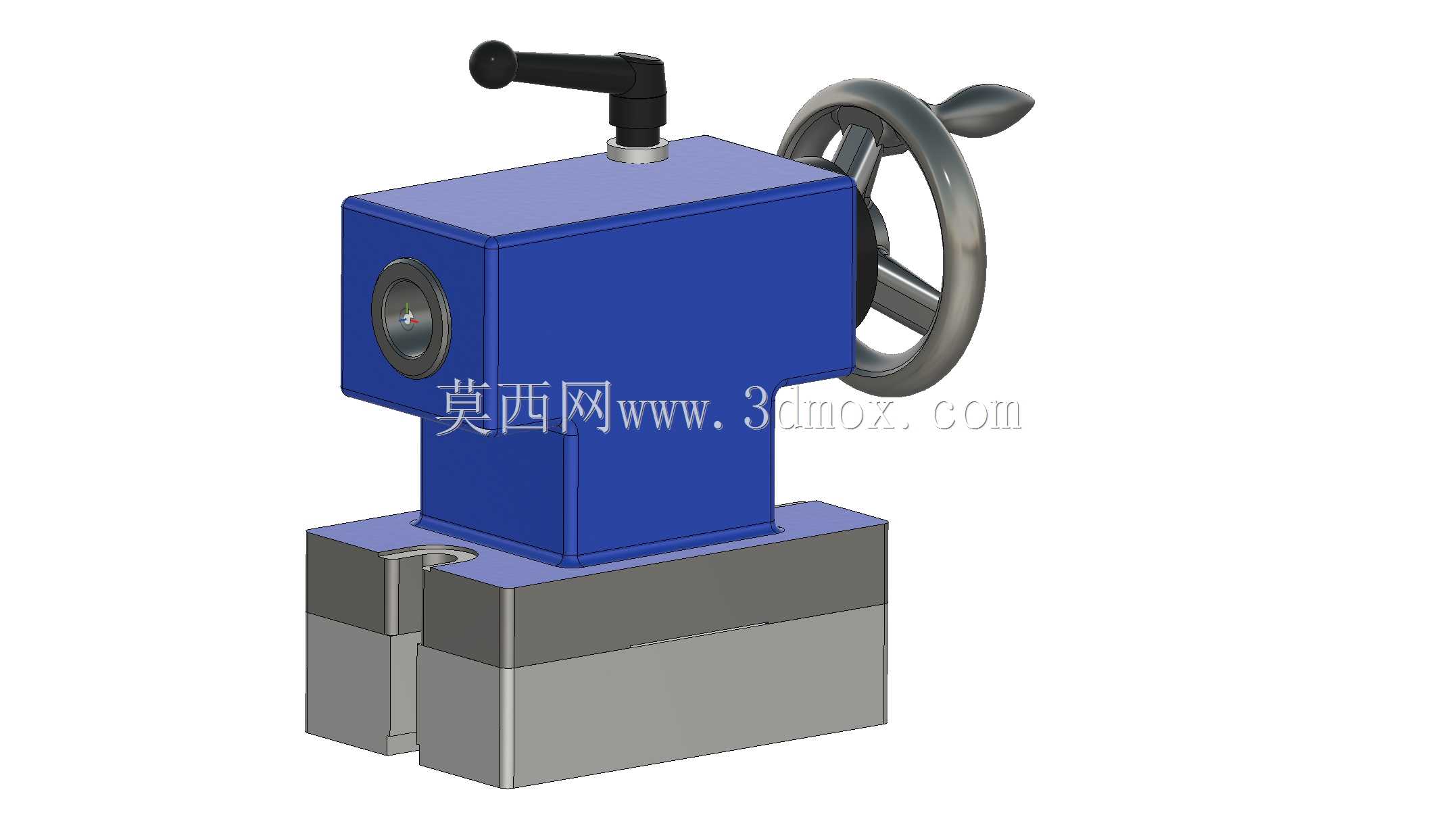

　　从功能设计来看，该尾座采用手动操作逻辑，侧面手轮用于控制顶尖的伸缩进给，顶部的锁紧手柄可在顶尖顶紧到位后完成轴系锁止，避免加工过程中顶尖出现位移退让。尾座主体采用箱式结构设计，上部箱体容纳顶紧轴系与传动副，下部为带定位槽的安装基座，基座的定位卡槽可直接卡入机床工作台的T型槽内，配合压板螺栓即可完成快速固定，安装时需保证尾座顶尖轴线与第四轴转台的回转轴线同轴度控制在0.02mm以内，避免顶紧时工件出现别劲、回转卡滞问题。

　　设计过程中优先考虑了操作便利性与结构刚性，手轮的操作力经过匹配调校，单人单手即可完成顶紧操作，锁紧手柄的位置设置在箱体顶部侧方，操作人员在机床正面即可完成锁紧操作，无需探身到设备侧方。箱体采用方正的块式结构，既可以提升内部轴系的支撑跨度，减少顶紧轴的挠曲变形，也便于加工制造时的平面铣削与孔系加工，降低生产加工的工艺难度。基座部分采用加宽设计，底部接触面积较大，可分散顶紧时的反作用力，避免大顶紧力下尾座出现倾覆偏移。

　　安装边界方面，该尾座的基座宽度适配常规125mm、160mm规格的第四轴转台安装间距，顶尖的伸缩行程可满足不同长度工件的装夹调整需求，顶尖的中心高为5.5英寸规格，可直接适配同规格的回转工作台、分度头，无需额外加装垫高块。日常使用时需定期对顶紧轴的伸缩面、手轮传动副加注润滑脂，避免铁屑、切削液进入轴系缝隙造成磨损卡滞，锁紧机构的压紧块需定期检查磨损情况，当出现锁止打滑时需及时调整压紧间隙，保障顶紧可靠性。
