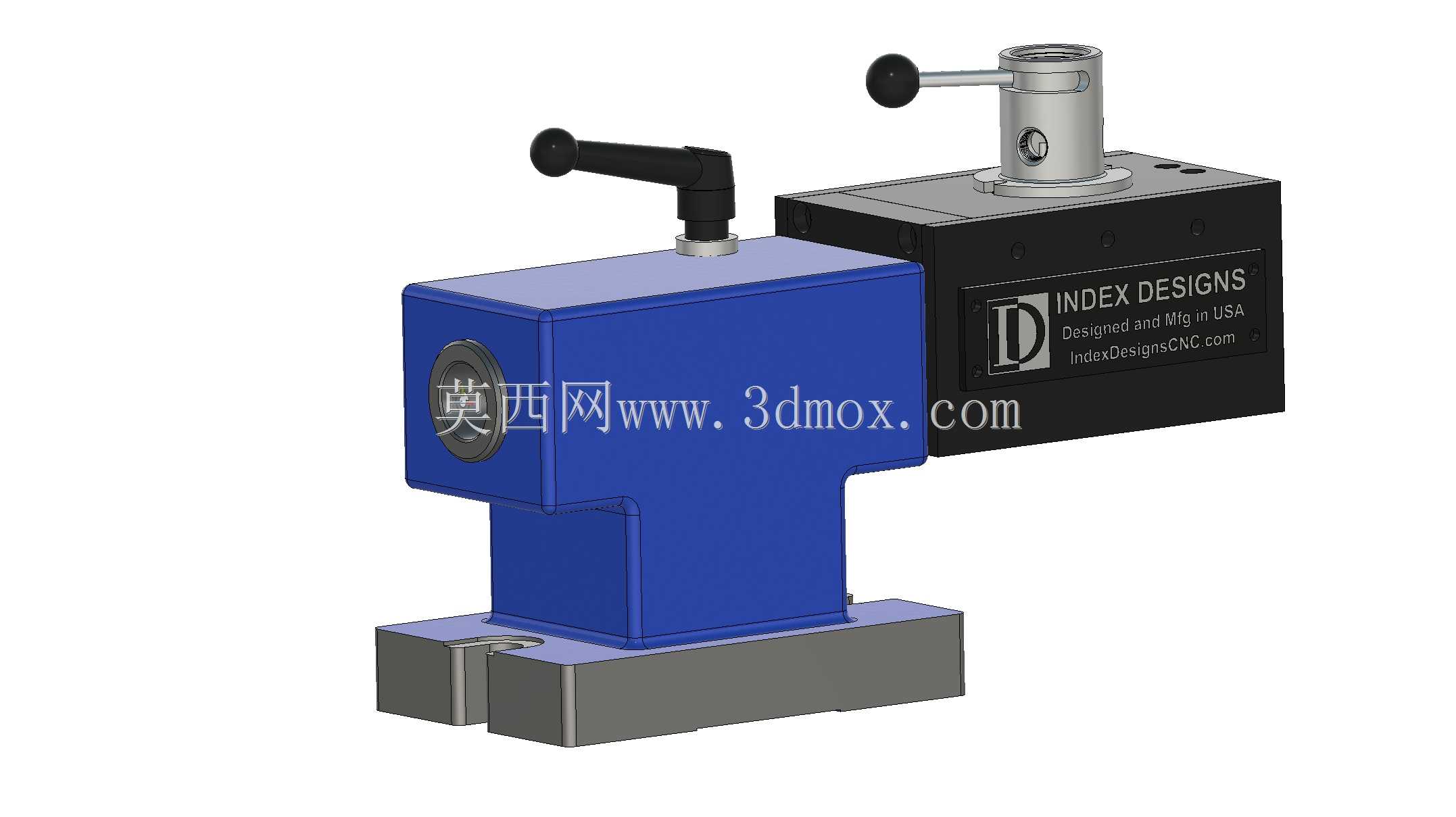

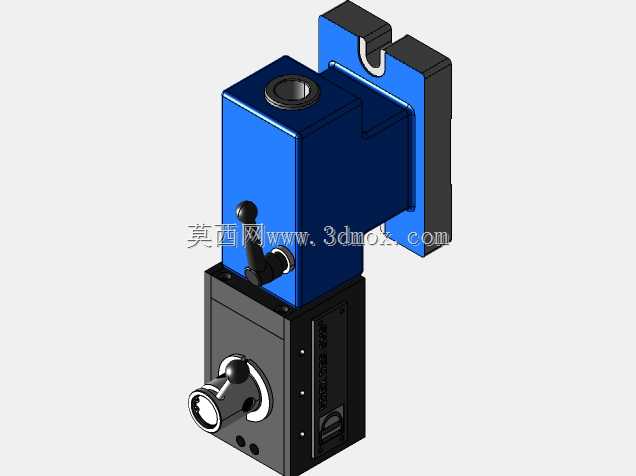

四英寸中心线气动尾座结构设计

　　这款四英寸规格的气动尾座，主要适配中小型CNC加工中心的第四轴回转工作台配套使用，在多面体零件、轴类零件的圆周分度加工场景中承担工件回转支撑的核心作用，可抵消切削过程中刀具作用在工件悬臂端的径向切削力，避免长轴类工件加工时出现振刀、让刀变形问题，保障加工尺寸精度与表面粗糙度达标。从结构设计逻辑来看，该尾座采用气动顶紧驱动方式，相比传统手动尾座，可通过机床M代码指令实现顶紧、松开动作的自动控制，无需操作人员手动扳动手柄完成工件装夹，能有效缩短批量零件加工的上下料辅助时间，适配自动化加工单元的无人化作业需求。尾座主体采用分体式模块化结构设计，下部的安装底座设置有标准T型槽安装位，可直接适配机床工作台的通用T型槽间距，

　　安装时可通过调整底座在工作台上的固定位置，适配不同长度规格的工件装夹需求，安装边界可覆盖100mm至400mm长度范围内的轴类、盘类零件装夹。上部的顶紧单元采用高刚性箱体结构，内部集成气动活塞、顶紧轴与锁紧机构，顶紧轴前端采用标准莫氏锥孔设计，可根据加工需求更换不同规格的顶尖、驱动顶针，适配不同中心孔尺寸的工件装夹。侧面设置的手动操作手柄，主要用于设备调试阶段的顶紧位置微调，以及气动系统故障时的应急手动操作，避免突发状况下工件松脱引发安全事故。尾座的顶紧轴采用高精度轴承组支撑，回转跳动量控制在0.005mm以内，可保障工件高速回转时的同轴度要求，适配铣削、钻孔、攻丝等多种加工工序的负载需求。尾座上部的气动控制单元集成了压力检测接口，

　　可接入机床的气动检测回路，实时监测顶紧压力，当气压低于设定阈值时可触发机床报警，避免顶紧力不足导致工件飞出的安全隐患。整体外形采用紧凑化设计，在保障结构刚性的前提下尽可能压缩横向与纵向尺寸，避免加工过程中与刀具路径发生干涉，可适配工作台行程较小的中小型加工设备安装使用。
