VH-15型CNC数控回转工作台结构设计

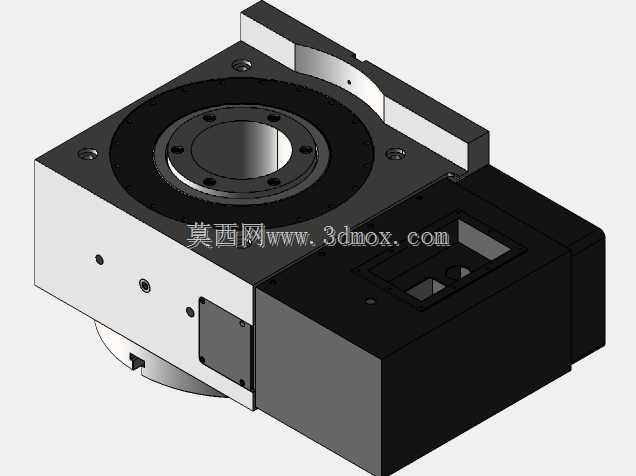

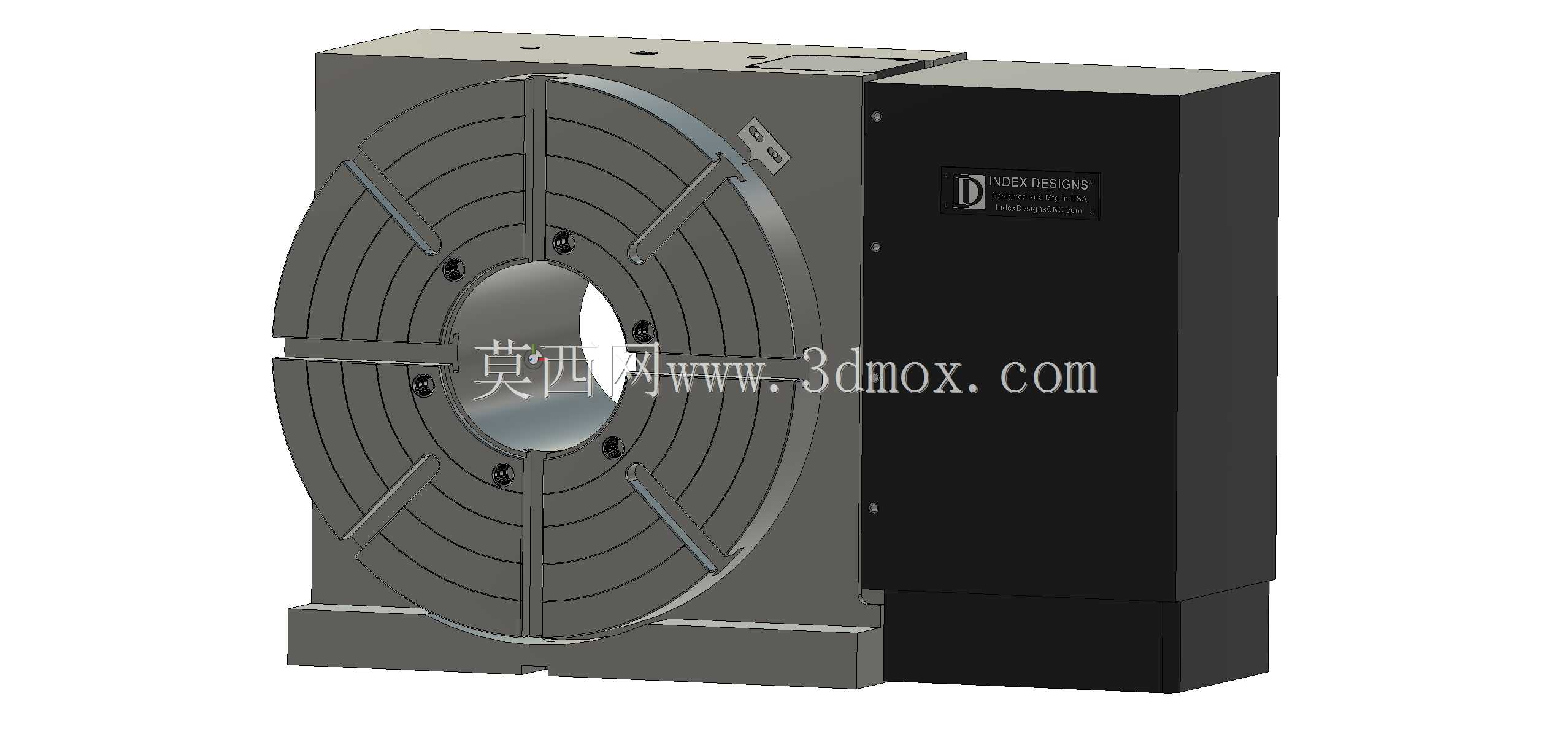

　　这款VH-15回转台是面向立式加工中心配套开发的第四轴功能部件，主要解决常规三轴机床无法完成的多面体联动加工、圆周等分/不等分分度加工需求，在小型精密零件加工、模具型腔多面加工、液压阀块交叉孔加工场景中应用广泛，能有效减少工件二次装夹次数，将单工序装夹的加工面覆盖范围从3个面拓展至5个面，大幅降低重复装夹带来的定位误差，缩短单件加工的辅助时间。从结构设计来看，该转台采用箱体式集成布局，左侧大直径回转盘面均布T型槽与定位螺孔，可适配不同规格的卡盘、专用夹具安装，盘面中心设置通孔，能够兼容长轴类工件穿过装夹，满足棒料、轴类零件的圆周加工需求；右侧集成驱动与锁紧单元的箱体采用等高安装基准面设计，

　　底部安装面与机床工作台的T型槽间距匹配标准加工中心的槽距参数，安装时无需额外制作过渡转接板，可直接通过压板固定在机床工作台上，安装边界预留了足够的刀具避让空间，当转台处于0度、90度等常用分度位置时，主轴端面到转台盘面的安全距离可覆盖大部分常用刀具的长度范围，避免加工过程中出现干涉碰撞。转台的盘面径向与端面跳动控制在精密级机床附件的公差范围内，分度锁紧机构采用内置式圆周锁紧结构，锁紧时盘面受力均匀，重切削工况下不会出现盘面偏移，能够满足铣削、钻削、攻丝等多工序的加工负载要求。设计过程中充分考虑了日常维护的便利性，驱动单元的润滑注油口、状态检测接口都布置在箱体外侧易操作的位置，无需拆解转台主体即可完成日常保养作业；

　　盘面的T型槽采用标准槽宽设计，可与通用机床夹具的压板、螺栓直接适配，降低用户的夹具配套成本。在实际选型匹配时，需要结合加工机床的工作台尺寸、Z轴行程、主轴端面到工作台面的最大最小距离来确认转台的安装位置，避免转台回转时与机床护罩、主轴单元发生干涉，同时要根据加工工件的最大回转直径确认转台的中心高参数，保证工件回转过程中不会与工作台面发生刮擦。该转台的整体结构紧凑，相较于同规格的传统回转台，横向安装尺寸更短，能够给机床工作台留出更多的工装安装空间，适合小型加工中心的有限工作台面布局，在小批量多品种零件的加工场景中，可快速完成装夹调试，适配频繁换产的加工需求。
