CNC加工用VH-6旋转分度工作台结构

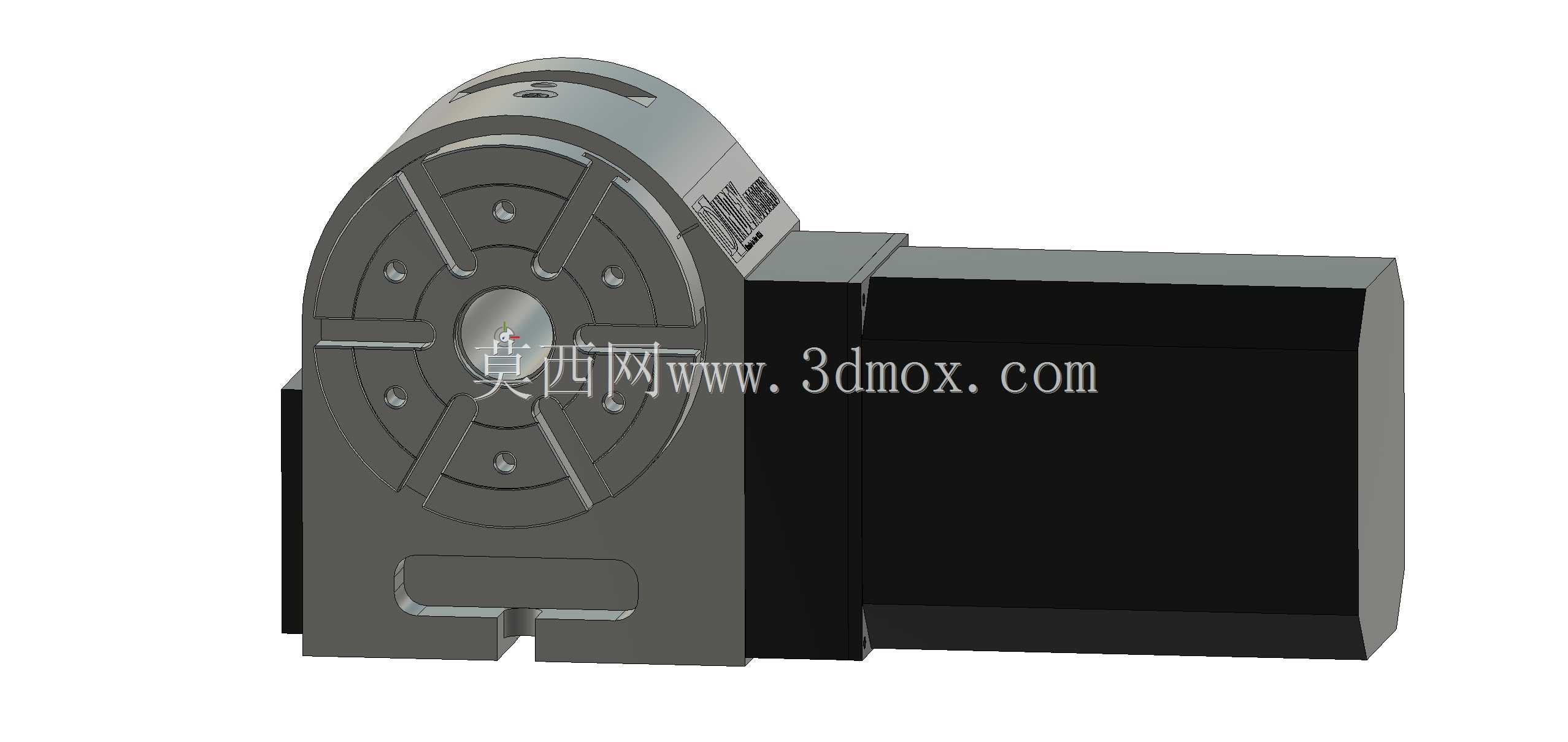

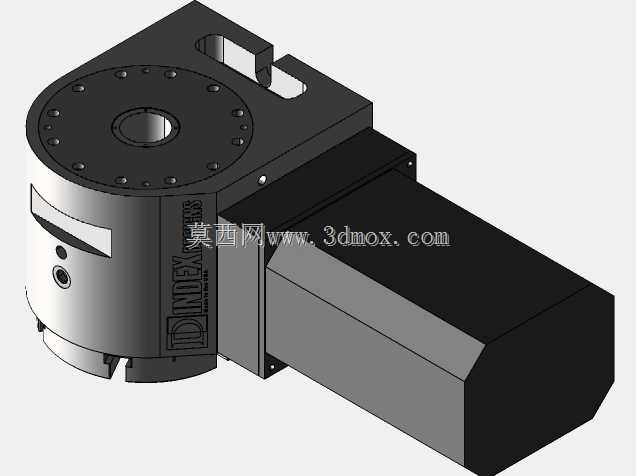

　　在精密CNC加工场景中，这类旋转分度装置是实现多面体、曲面类零件一次装夹完成多工序加工的核心功能部件，常作为立式加工中心、数控铣床的附加第四轴使用，替代传统多次装夹找正的作业模式，能有效减少装夹累积误差，提升复杂零件的加工同轴度、位置度精度，覆盖小型精密五金零件、模具镶件、3C结构件的多面铣削、钻孔、攻丝等加工工序。从结构设计来看，该装置采用一体式基座布局，左侧为带T型槽的回转工作台面，盘面均匀分布定位装夹槽，可适配通用卡盘、专用夹具的安装，满足不同规格工件的装夹需求；右侧集成驱动单元，将动力传输、减速结构整合在封闭壳体内，缩减了整体安装占用空间，避免外置传动结构带来的防护隐患。设计阶段优先考虑了安装适配性，

　　基座底部设置标准定位键槽与安装螺孔，可直接匹配常见加工中心的工作台T型槽间距，无需额外制作过渡转接板，降低现场改造的工作量；回转部分采用高刚性径向轴向组合轴承支撑，保证重切削工况下的回转精度保持性，盘面的锁紧机构可在分度到位后实现刚性锁定，避免加工过程中出现切削震颤影响表面质量。实际应用中，该类转台可配合机床数控系统实现连续回转进给，完成凸轮、叶轮等曲面类零件的四轴联动加工，也可按照预设角度完成等分或不等分的分度定位，实现阀体、多面体零件的多面工序加工，其回转定位精度可满足多数精密零件的加工公差要求，密封结构设计可抵御加工过程中的切削液、金属碎屑侵入，延长内部传动部件的使用寿命。整体外形采用紧凑化设计，

　　在保证回转刚性的前提下控制了轴向与径向尺寸，既可以安装在工作台面中部配合主轴加工，也可根据工序需求安装在工作台侧边，适配不同的加工排屑、操作空间需求，盘面的中心定位孔可作为夹具安装的定位基准，快速实现夹具与转台的同轴找正，减少产前准备时间。
