CNC双工位旋转工作台结构设计

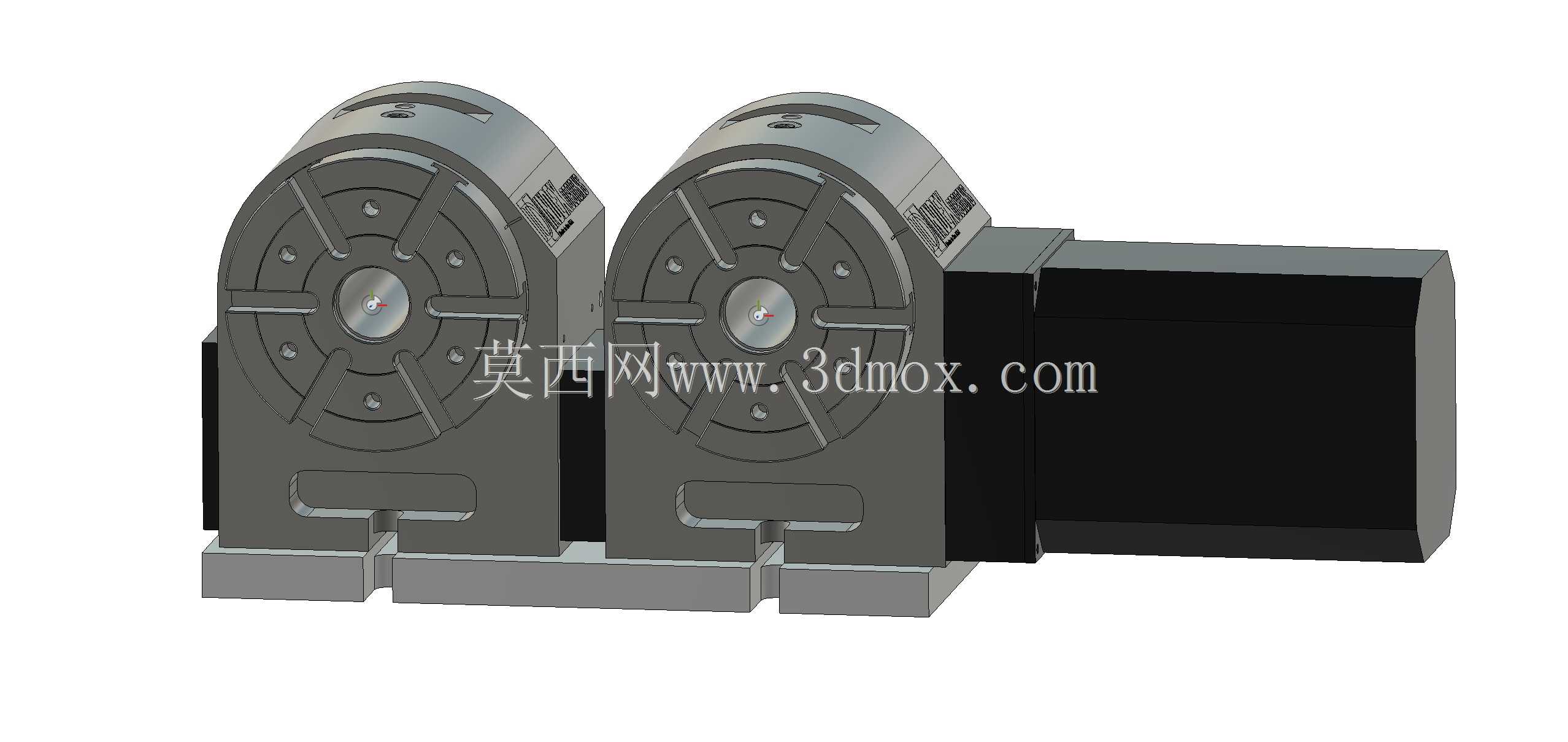

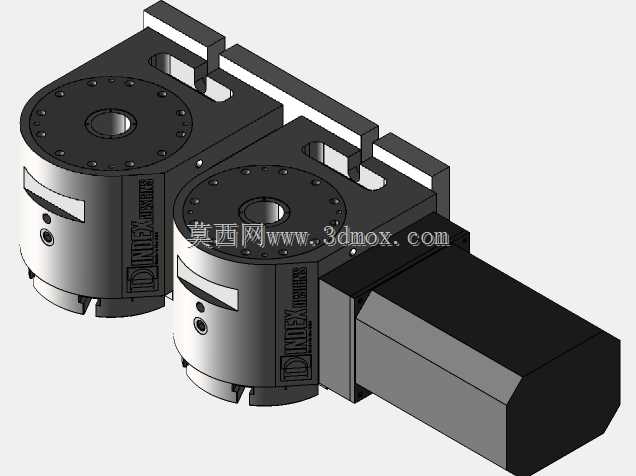

　　这款双旋转轴结构主要配套立式加工中心使用，在多面体零件批量加工场景中，可替代传统多次装夹的单工位夹具，一次装夹即可完成零件多个面的铣削、钻孔、攻丝工序，大幅减少装夹辅助时间，同时避免多次装夹带来的定位误差，在3C精密零件、小型五金结构件、汽配小零件的加工场景中适配性极强。从结构布局来看，两个旋转单元并排安装在共用底座上，右侧集成驱动单元，整体采用对称式排布，底座底部设置标准安装槽，可直接匹配加工中心工作台的T型槽间距，安装时无需额外制作过渡连接板，锁紧螺栓即可完成固定，安装边界贴合常规中小型加工中心的工作台面尺寸，不会超出行程范围造成干涉。设计过程中，旋转盘面采用端面定位结构，盘面分布的T型槽可适配通用夹具、定制工装的快速装夹，

　　盘面中心设置定位基准孔，可配合定位销实现零件的快速找正，重复定位精度可满足精密加工的公差要求。驱动侧的传动结构采用内置减速设计，在保证输出扭矩足够带动常规中小型零件旋转的同时，控制整体轴向尺寸，避免旋转过程中驱动部分与机床主轴、刀库发生碰撞。两个旋转轴可独立控制旋转角度，也可同步联动，既可以同时加工两个相同零件提升加工效率，也可以分别装夹不同工序的零件，配合机床刀路实现工序衔接。旋转单元的壳体采用一体式铸造结构，刚性充足，可承受加工过程中的铣削切削力，减少切削振动带来的零件表面质量问题，壳体侧面预留密封结构安装位，可阻挡切削液、金属切屑进入内部传动结构，延长设备维护周期。底座部分采用高低筋加强设计，

　　在控制整体重量的前提下保证安装平面的平面度，长期使用不会出现变形导致的旋转轴同轴度偏差。在实际选型适配时，可根据加工零件的最大回转直径调整两个旋转单元的间距，本结构的安装孔位预留了调整余量，可适配不同尺寸范围的零件加工需求，旋转轴的过线通道内置在壳体内部，可接入气动夹具的气路、液压夹具的油路，避免旋转过程中管线缠绕干涉。
