CNC四工位5c旋转主轴头结构设计

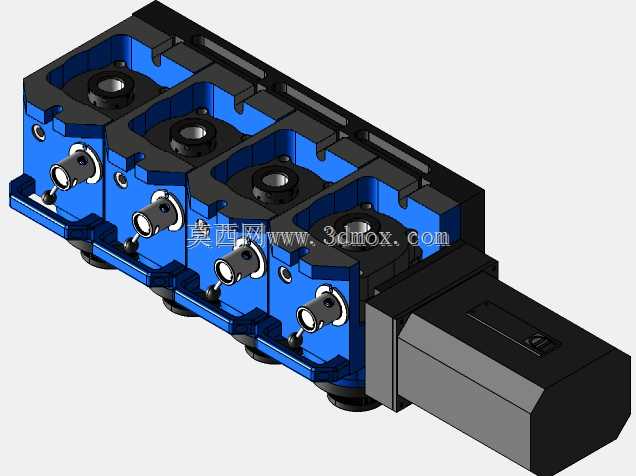

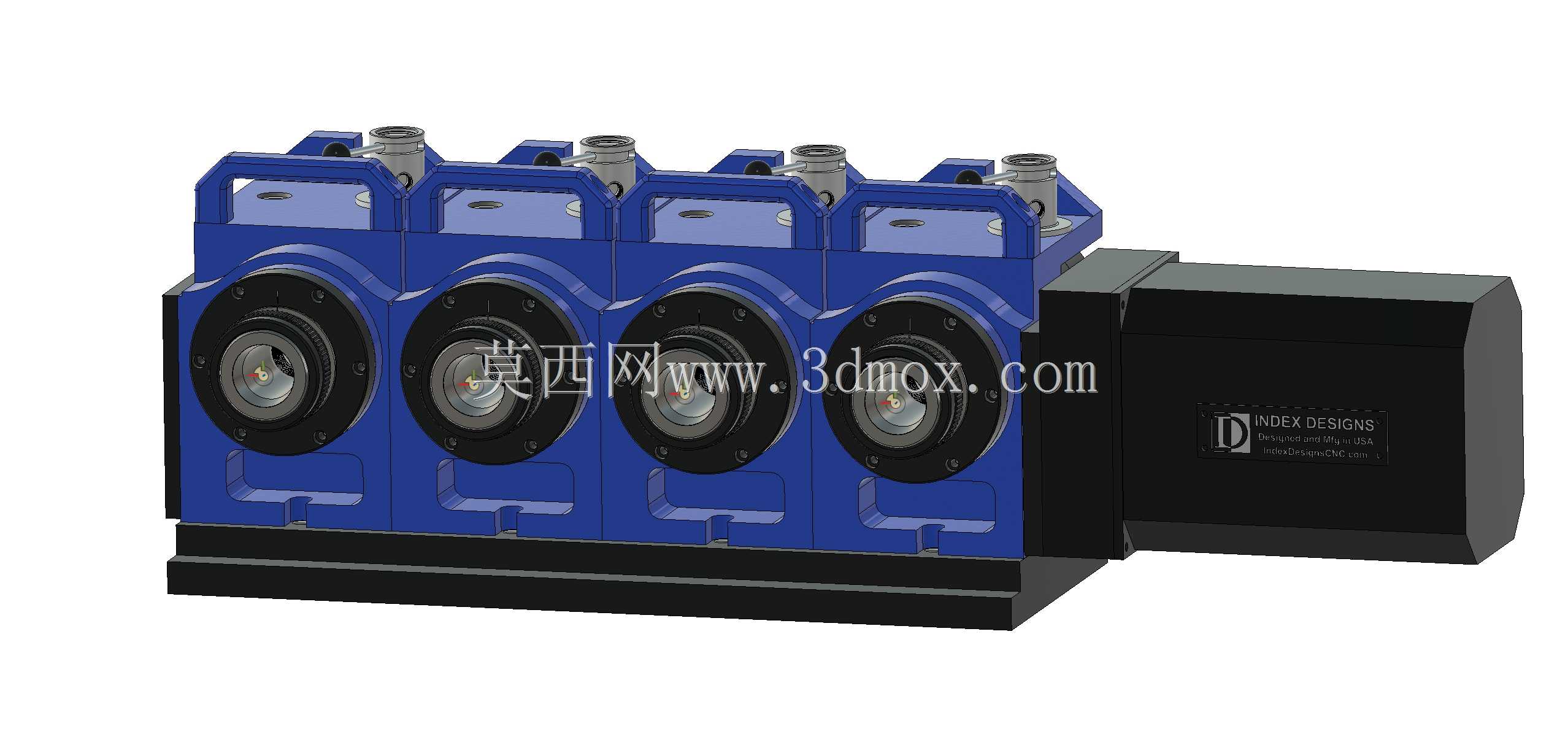

　　这款四工位5c旋转主轴单元，是针对中小型CNC加工中心批量零件加工场景开发的侧置式多工位回转工装，核心适配需要多面同步加工、工序集中的小尺寸五金零件、精密轴类件生产场景，常见于3C五金配件、小型汽车零部件、精密仪表零件的批量机加工环节，能够在单次装夹的前提下完成四个工位零件的多面铣削、钻孔、攻丝等工序，大幅减少重复装夹带来的定位误差与换料停机时间。从结构布局来看，该单元采用驱动端侧置的排布方式，伺服驱动模块集成在主轴组的右侧端，通过内部精密传动结构同步驱动四个并排布置的5c夹头工位做精准回转分度，四个主轴单元采用统一的基座集成设计，整体基座为加厚铸铁材质，底部预留了标准的机床工作台安装螺孔阵列，

　　安装时可直接匹配T型槽工作台的装夹间距，不需要额外制作过渡转接板，安装基准面经过精磨处理，平面度控制在0.02mm以内，能够保证安装后主轴轴线与机床Z轴的平行度公差满足精密加工要求。每个主轴工位都标配标准5c空气夹头结构，夹头的锁紧与松开通过内置的气路通道实现控制，气路接口统一布置在单元顶部，四个工位的气路采用并联排布，可实现同步装夹与松脱，也可根据加工需求单独控制单个工位的夹头动作，适配不同工序的上下料节奏。设计过程中重点考虑了加工过程中的刚性问题，主轴组的支撑轴承采用成对安装的角接触球轴承，能够承受铣削加工过程中的径向切削力与轴向进给力，四个主轴的轴线平行度经过严格调校，相邻主轴的中心距保持一致，

　　保证加工时四个工位的零件加工尺寸一致性。外壳部分采用一体式蓝色涂装的防护结构，既可以阻挡加工过程中的切削液、铁屑进入内部传动结构，也能通过规整的外形减少积屑，日常维护时只需要清理表面的铁屑即可，不需要拆解防护壳检查内部传动件。该单元的整体宽度适配多数中小型加工中心的工作台行程，安装后不会超出机床的行程边界，驱动端的电机编码器采用高精度绝对值编码器，分度精度可达±15角秒，重复定位精度满足多数精密零件的加工公差要求，不需要额外加装外部定位检测装置即可完成四轴联动的插补加工，可直接接入机床的第四轴控制系统，不需要额外配置独立的控制单元，降低了设备改造的适配成本。在实际使用场景中，该单元可搭配自动上下料机构实现无人化批量加工，四个工位可同时装夹待加工零件，加工完成后可一次性完成四个零件的上下料操作，相比单工位第四轴的加工效率提升三倍以上，尤其适合年产量较大的标准小零件加工场景，能够有效压缩单件加工的辅助时间，提升设备的综合利用率。
