带空气夹头的四工位CNC五轴旋转工作台

　　这款四工位五轴旋转单元，是为中小型精密零件批量加工场景开发的机床配套功能部件，主要适配立式加工中心、钻攻中心等通用CNC设备，可一次性装夹四个同规格或同工序工件，通过转台的分度与联动旋转能力，完成工件多面的铣削、钻孔、攻丝、轮廓铣削等加工工序，大幅减少单批次加工的装夹次数，降低重复装夹带来的定位误差，同时压缩工件上下料的辅助等待时间，提升小型精密零件的批量加工效率。

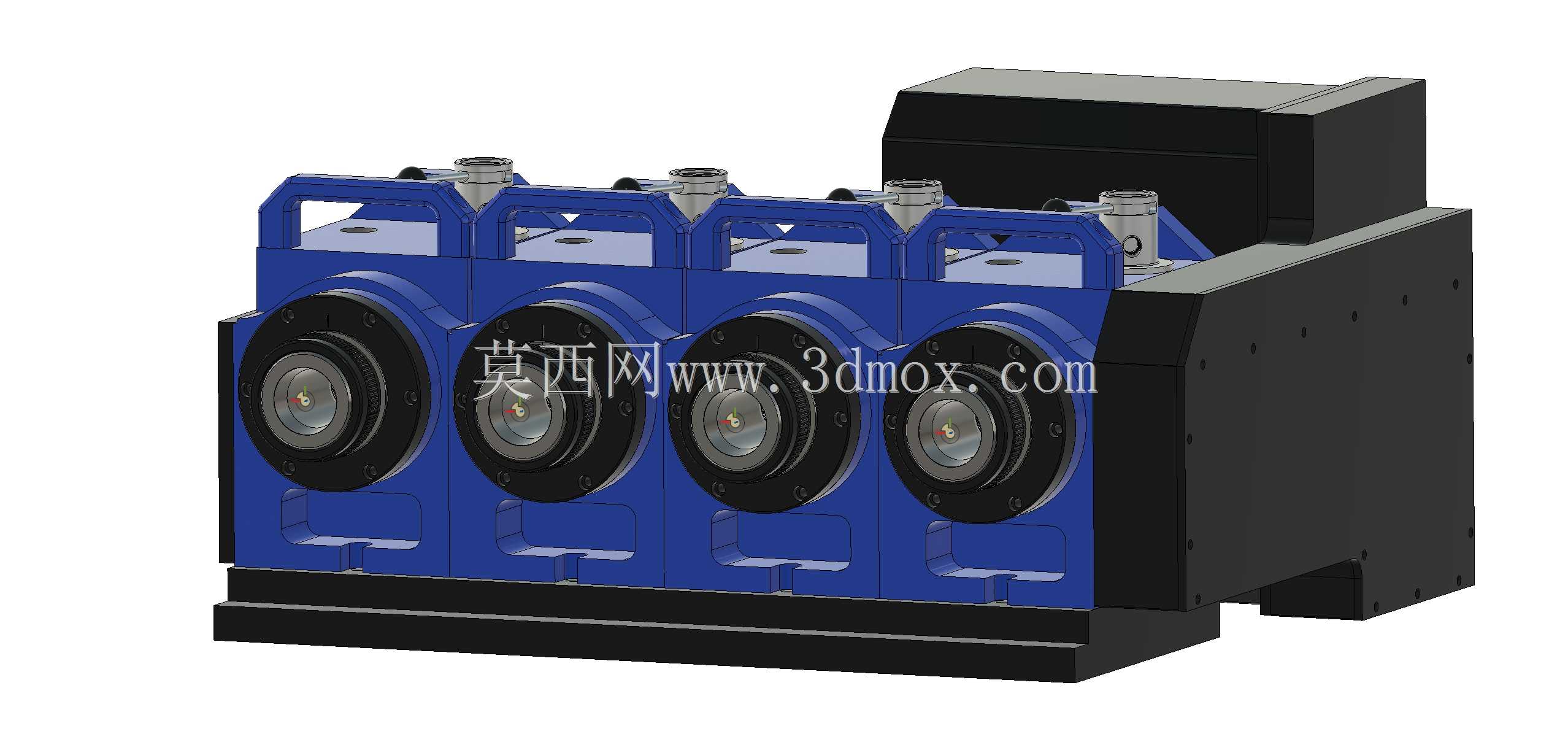

　　从结构设计逻辑来看，该转台采用整体式铸铁基座作为承载主体，基座底部设置统一的安装定位基准面与螺栓固定孔位，可直接匹配机床工作台的T型槽间距完成安装固定，安装时仅需校准转台轴线与机床X轴的平行度即可完成调试，无需额外制作复杂的转接安装板，适配市面上多数行程在800mm以上的立式加工中心安装边界。四个旋转主轴单元沿基座长度方向等距排布，每个主轴单元前端集成标准5C规格的空气夹头，夹头的夹紧与松开动作由内置的气动回路驱动，压缩空气接口统一布置在转台顶部，可直接对接机床的气动控制回路，通过M代码即可控制夹头的夹紧松开动作，无需人工手动操作锁紧机构，适配自动化上下料的加工场景。

　　转台的旋转驱动部分采用伺服电机配合高精度蜗轮蜗杆传动结构，传动侧设置密封防护结构，可阻挡加工过程中的切削液、金属碎屑进入传动腔体，延长核心传动部件的使用寿命。每个工位的主轴单元均配置高精度角接触轴承组，保证旋转过程中的径向与轴向跳动精度控制在微米级，满足精密零件加工的同轴度、位置度公差要求。转台后侧的一体式电气控制箱体，集成了伺服驱动模块、信号转接端子与气动控制电磁阀组，仅需通过单根动力线缆与信号线缆即可完成与机床系统的对接，减少现场布线的复杂度，降低安装调试的技术门槛。

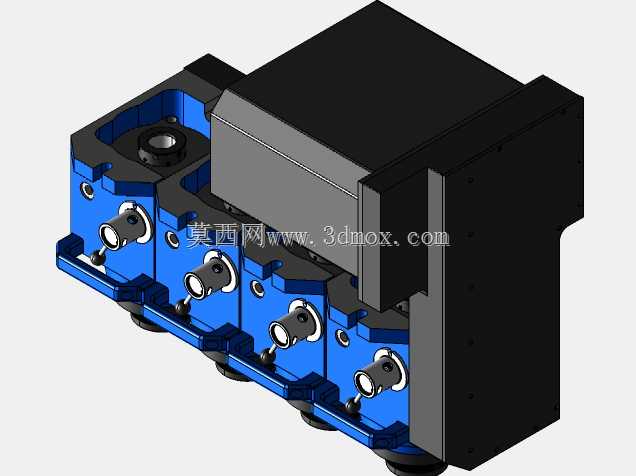

　　在实际加工应用中，该转台既可以作为固定分度轴使用，完成工件的等分面加工，也可以与机床的X、Y、Z轴实现联动，完成复杂曲面、空间斜孔、多面体轮廓的五轴联动加工，适配3C电子精密结构件、小型五金零件、医疗器械配件、液压阀小件等多种零件的加工需求。夹头适配标准5C筒夹，可快速更换不同夹持直径的筒夹，适配不同规格棒料、异型工件的装夹需求，无需更换整个夹头机构，缩短生产换型的准备时间。整体外观采用模块化的方正结构设计，蓝色的主轴安装座与黑色的基座、防护箱体形成清晰的视觉区分，各工位的气动接口、润滑点均设置在便于操作维护的位置，日常保养时可快速完成注油、滤芯更换等操作，降低设备的后期维护成本。
