CNC双5c空气夹头旋转工作台结构

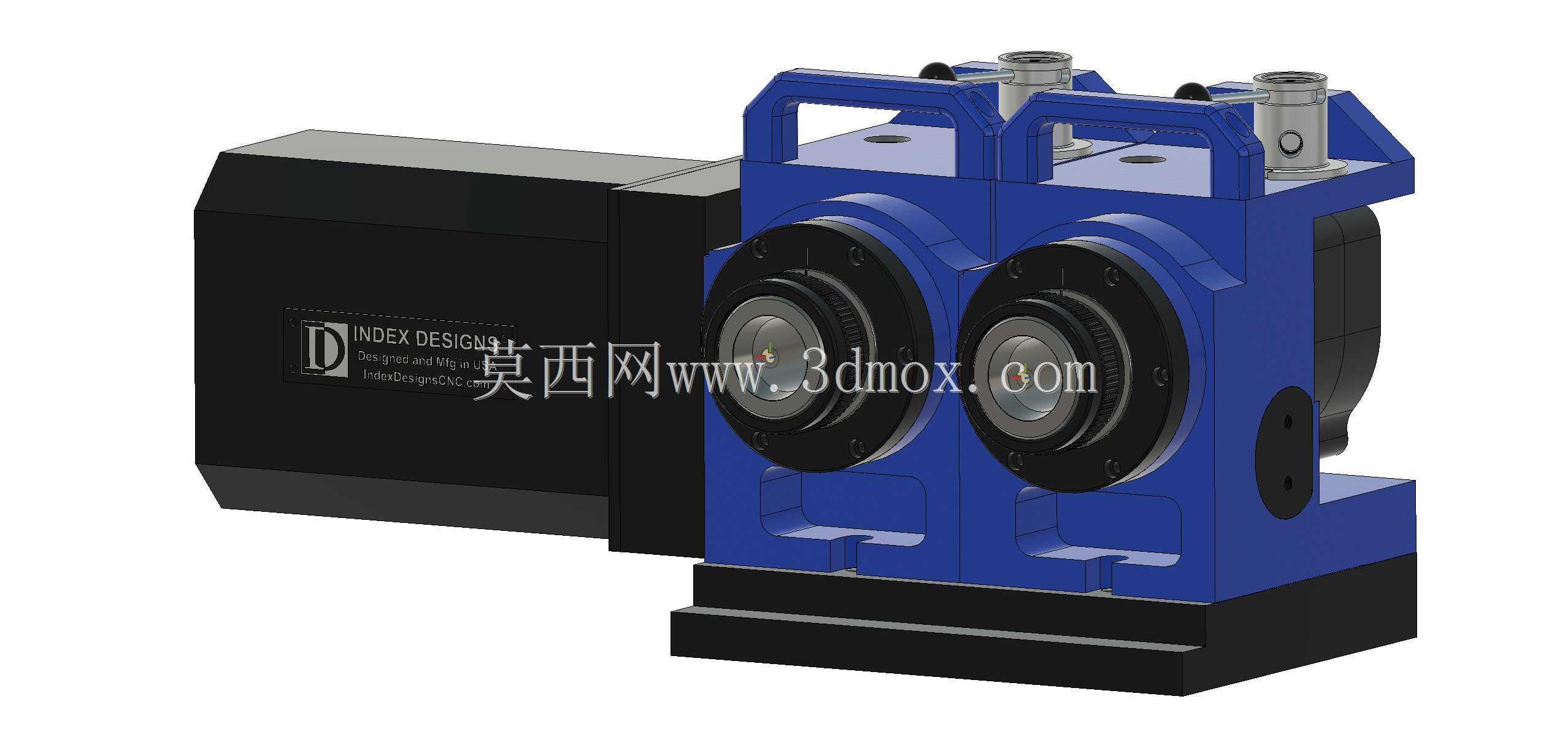

　　这款双工位5c夹头旋转机构，是面向中小型CNC加工场景开发的第四轴拓展功能部件，主要适配立式加工中心、小型精雕机的多面加工需求，可一次性装夹两件棒料类工件完成周向分度、连续旋转铣削加工，有效减少重复装夹带来的定位误差，压缩单件加工的辅助时间占比。从结构布局来看，驱动端采用后置式伺服安装方案，电机与传动箱体通过法兰直连，避免了侧装结构带来的Y向空间侵占，整套机构的安装基面为平整的铸铁底座，底座预留了标准T型槽安装孔位，可直接固定在机床工作台的T型槽上，安装时无需额外制作过渡转接板，X向总宽度控制在双夹头中心距加120mm防护余量范围内，不会超出常规400行程小型加工中心的工作台边界，Z向高度从安装基面到夹头中心的距离为135mm，

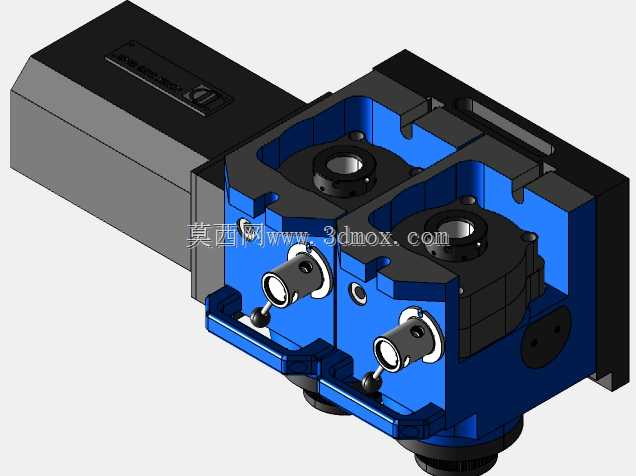

　　适配常用的ER刀柄伸出长度，加工时不会出现刀柄与机构本体干涉的问题。夹头端采用标准5c空气夹头配置，气路接口集成在箱体顶部的两个提手式安装座内，提手结构同时兼顾吊装搬运与气路防护功能，日常拆装转运时可直接通过提手起吊，无需额外捆绑吊装带，避免吊装过程中磕碰夹头定位面。传动部分采用双输出轴同步传动结构，两个夹头的旋转相位完全同步，加工同规格工件时可保证两件工件的周向加工特征一致性，夹头的锁紧通过内置气路驱动，锁紧力可通过输入气压调节，适配直径3-26mm范围内的圆棒料、六角棒料装夹，装夹重复定位精度可控制在0.02mm以内，满足小型精密零件的分度加工要求。箱体部分采用一体式铸铁铸造结构，轴承安装孔一次镗削成型，

　　保证两个输出轴的平行度与同轴度公差，箱体表面做蓝色喷塑处理，兼具防锈与车间环境下的耐油污特性，前端盖采用发黑处理的钢制端盖，可抵御加工过程中切屑的飞溅冲击，日常维护时仅需定期打开端盖补充润滑脂即可，无需拆解整个传动箱体。在实际应用场景中，这类双5c旋转轴常被用于小型五金零件、通讯接头、精密轴类件的批量加工，比如加工小型接头的侧面孔、周向槽、多面铣削特征时，配合机床的三轴联动可实现四轴加工效果，相比单头第四轴，双工位布局可将单次装夹的加工效率提升近一倍，同时因为两个夹头同步旋转，加工时的切削受力对称分布，可减少单侧受力带来的机构扭转振动，提升加工表面的光洁度。设计过程中充分考虑了车间的实际使用工况，气路接口做了内凹防护，

　　避免加工时的切屑刮碰气管，电机尾部预留了编码器接线空间，接线后可通过自带的线槽固定线缆，避免线缆随轴旋转缠绕，整体结构没有多余的外露凸起部件，可有效减少加工区域的切屑堆积，日常清理时仅需用压缩空气吹扫即可清除表面积屑。
