带空气夹头的CNC双5c旋转绕线装置

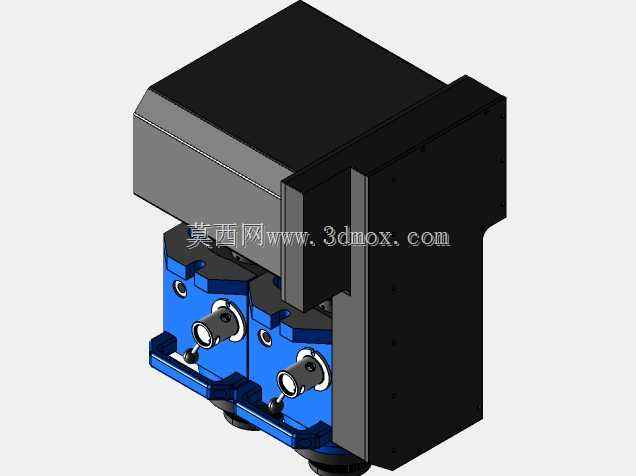

　　这款双5c旋转绕线结构，核心适配CNC加工场景下的多工位精密绕线、分度加工需求，在小型精密零件批量加工、线圈绕制、多面铣削钻攻工位中应用广泛，尤其适合需要双工位同步装夹、连续回转作业的加工单元，能有效减少单工位装夹的停机等待时间，提升小规格零件的加工节拍。结构主体采用双主轴并排布局，每个主轴端适配标准5c夹头安装接口，搭配内置空气夹头锁紧机构，压缩空气接入后可实现工件的快速夹紧与松开，装夹行程适配5c夹头标准夹持范围，针对棒料、小型工装坯件、线圈骨架类工件都能提供稳定的夹持力，避免回转过程中工件松动偏移。整体机架采用分体式拼接设计，后侧的黑色箱体为内置传动与气动管路集成腔，将同步带传动组件、回转分度驱动元件、

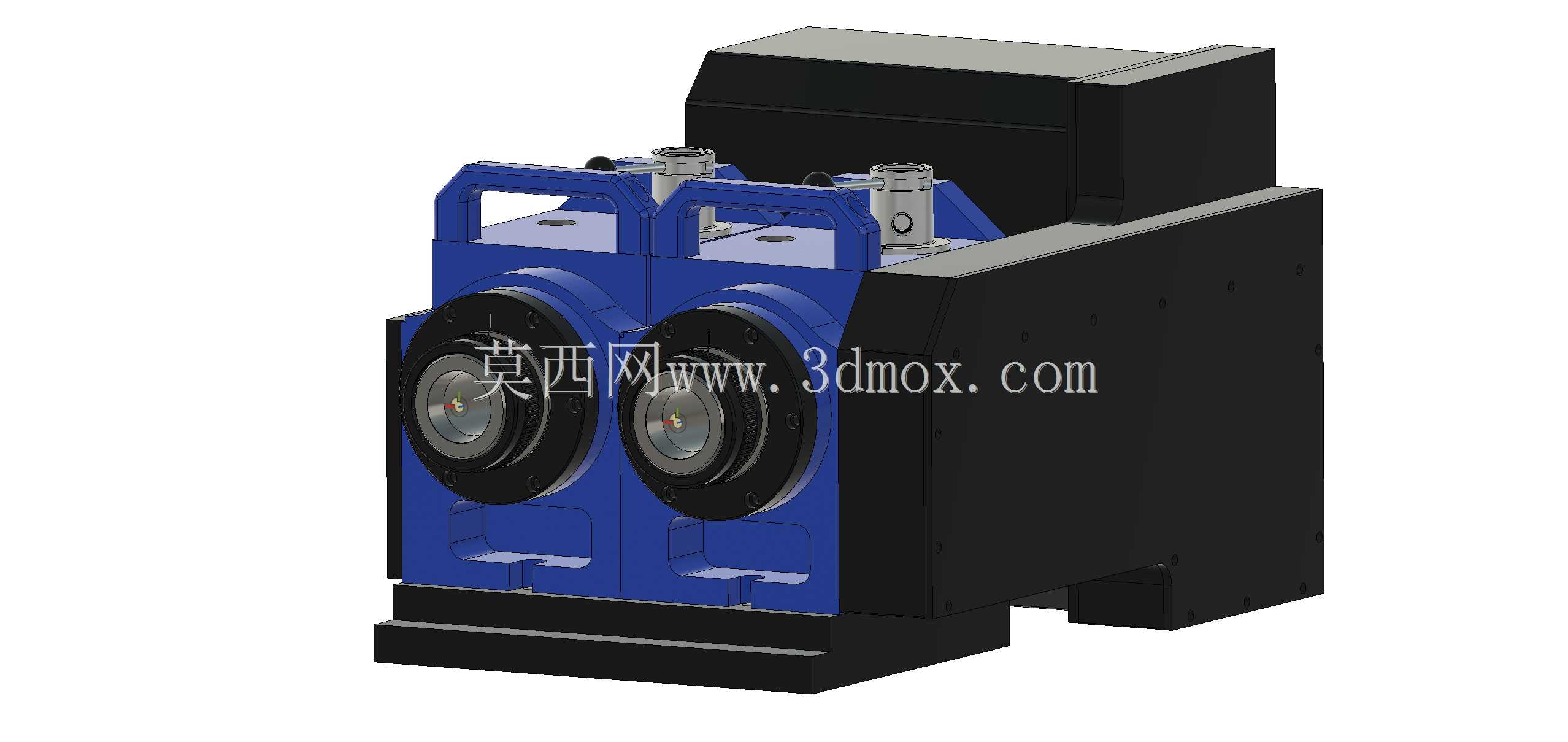

　　气路分配阀组全部收纳在内，既避免加工过程中切削液、切屑进入传动腔造成部件磨损，也能缩减设备整体的外露走线，降低车间现场布线杂乱带来的安全隐患。前端蓝色的主轴安装座采用一体式铸造成型后做精密铣削加工，两个主轴孔的同轴度、平行度公差控制在0.02mm以内，保证双工位回转时的同步精度，安装座上方预留的吊装孔与把手结构，方便设备组装、维护时的搬运移位，无需额外设计吊装工装。底部的安装基座采用加厚钢板铣削成型，底面做平面度精磨处理，安装孔位按照标准加工中心T型槽间距设计，可直接固定在机床工作台面，无需额外加工过渡连接板，安装边界控制在紧凑范围内，不会占用过多工作台的有效加工行程，适配多数中小型立式加工中心、数控雕铣机的工作台尺寸。

　　设计过程中优先考虑了维护便捷性，前端夹头端盖采用快拆结构，更换不同规格的5c夹头时无需拆解整个主轴箱，仅需拆卸端盖即可完成夹头更换；后侧箱体的检修门采用快拆螺丝固定，日常检查传动带张紧度、气路密封性时可快速打开，无需整体拆解设备。双主轴的同步驱动采用高精度同步带传动，搭配分度盘的刹车定位结构，回转分度精度可满足多数精密零件的加工要求，在绕线作业场景下，可配合送线机构实现连续回转绕制，夹头的锁紧力可通过进气压力调节，针对薄壁类工件、易变形工件可调整夹持压力，避免装夹变形。
