层叠式中空定位支撑基座结构设计

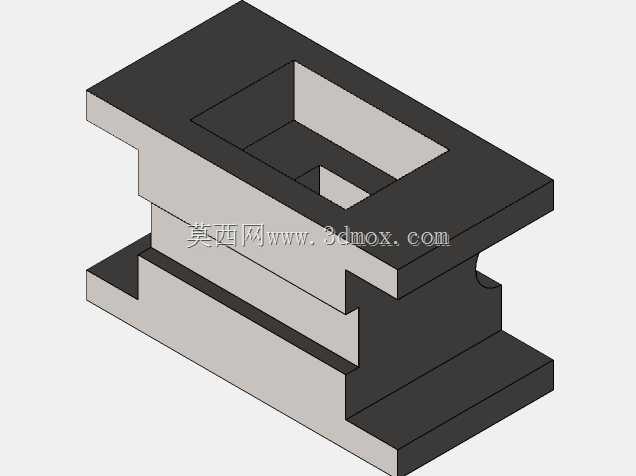

　　该支撑基座多用于工装夹具的定位承载环节，在自动化装配线、小型零件加工工位中承担工件的承托与侧向限位功能，区别于常规实心支撑块，其层叠式中空结构在保证结构刚性的前提下大幅降低了构件自重，适配需要频繁更换工装位的柔性生产线场景。从结构设计逻辑来看，基座上下两端设置的平行凸台为安装贴合面，加工时需保证两平面的平面度与平行度公差，避免安装后出现倾斜导致定位偏差；中部的阶梯式中空槽并非减重工艺孔，而是为适配对应规格工件的定位凸台预留的卡合空间，槽体侧壁设置的圆弧过渡结构可减少工件装夹时的磕碰划伤，同时降低应力集中风险，避免长期受载后出现边角崩裂问题。基座侧面开设的半圆凹槽为定位销让位结构，装配时可与工位上的圆柱定位销配合，

　　实现基座自身的快速定位安装，无需反复调整位置即可保证装配精度，大幅缩短工装换型的调试时间。外形尺寸方面，基座整体采用对称式布局设计，长宽方向的安装边界预留了足够的螺栓过孔空间，可适配M4-M6规格的内六角安装螺栓，安装孔位采用沉头设计，保证螺栓安装后顶面与基座平面齐平，不会对上方放置的工件造成干涉。在实际使用场景中，该基座可单独作为小型工件的承载支撑，也可多个组合使用构成阵列式定位工装，适配不同尺寸的板类、块类零件装夹需求；中部的中空槽还可作为排屑通道，加工过程中产生的金属切屑可通过槽体滑落，不会堆积在支撑面上影响工件定位精度。设计过程中针对壁厚做了均匀化处理，所有相邻壁面的厚度差控制在2mm以内，若采用注塑或金属粉末冶金工艺加工，

　　可有效避免成型过程中出现缩孔、变形等缺陷，若采用机加工方式制作，均匀的壁厚也可减少加工时的材料去除量，降低加工成本。基座上下层的阶梯错位结构可实现与相邻工装模块的卡合拼接，无需额外设计连接构件即可完成多模块组合，适配多工位的柔性工装搭建需求，侧面的垂直平面可作为侧向定位基准，配合夹具的压头可实现工件的完全限位，满足铣削、钻孔、装配等多工序的加工定位要求。
