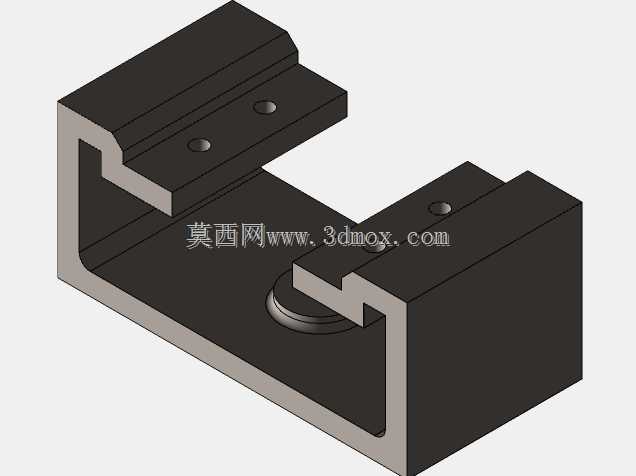

C型双向夹持定位工装结构

　　该结构属于工装夹持类构件，主要应用在小型工件装配、检测工位的定位场景中，可作为自动化生产线末端的工件固定单元，也可适配手动工装夹具的主体承载部分，在电子元器件组装、小型机械零件铣削定位、通讯类小部件接驳固定等场景中都能适配使用。整体采用C型开口的框架式结构，主体底座为一体化铣削成型的U型槽体，槽体两侧向上延伸出对称的悬臂安装面，两个悬臂上分别预留了沉头安装孔位，可直接通过内六角螺栓固定压块或者定位销，无需额外加装转接板，减少装配累积误差。底座中部预留了圆形沉台，可嵌入定位销或者弹性顶出机构，当工件放置在槽内基准面时，中部沉台的定位结构可先完成工件的初定位，两侧悬臂的压合结构再同步完成夹紧动作，避免工件在加工或者装配过程中出现窜动。

　　设计时优先考虑了安装边界的适配性，整体外轮廓无突出的尖锐结构，所有棱边都做了0.5mm的倒角处理，既避免安装时划伤操作人员，也能在紧凑的工装布局中减少与周边机构的干涉。槽体的开口宽度、悬臂的厚度都经过受力校核，在采用45号钢作为加工材质时，单侧悬臂可承受最大120N的压紧力，不会出现悬臂形变导致的定位偏移问题。两个悬臂的安装孔位采用同轴度公差0.02mm的设计要求，保证两侧压块压合时的受力均匀，不会出现单侧压紧导致的工件翘起问题。底座的底面为完整的平面基准，可直接固定在标准工装板或者设备工作台面上，底面无需额外加工定位槽，通过四个角的螺栓孔即可完成锁紧固定，安装时的找平难度低，适合快换工装的使用场景。

　　槽体内部的基准面平面度公差控制在0.01mm以内，保证工件放置后的基准重合度，减少定位误差对后续加工、装配精度的影响。中部的圆形沉台深度为3mm，既可以容纳工件底部的凸台结构，也可以加装聚氨酯缓冲垫，避免硬质金属直接接触划伤工件表面，适配不同材质工件的夹持需求。
