带铰接支座的弯折型支撑连接构件

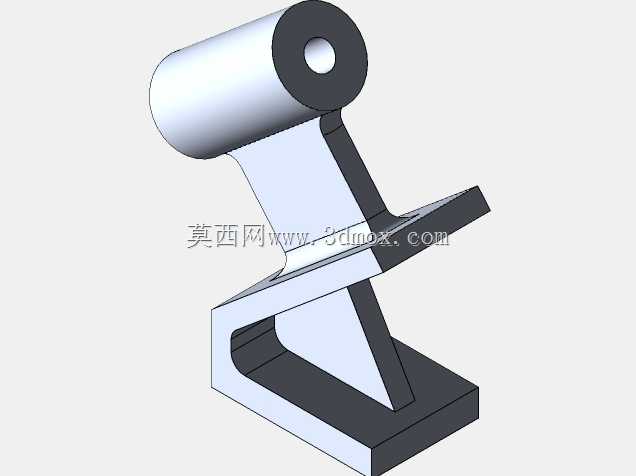

　　该支撑连接构件多用于需要实现铰接转动配合的设备工位，常见于自动化产线的翻转工位、小型工装夹具的角度调节模块、输送线侧挡的活动支撑段，也可作为小型检测设备的探头摆臂基座使用，承担铰接端的载荷传递与固定端的安装定位作用。构件上部为带通孔的圆柱铰接端，内孔可配合销轴实现与外部摆臂、连杆类零件的转动连接，孔壁预留了足够的壁厚，可承受常规工况下的径向载荷与一定的轴向窜动作用力，圆柱端面做了倒角处理，避免销轴装配时出现卡滞、刮伤配合面的问题。中部为斜向过渡的支撑臂，采用变截面的弯折结构，在保证整体结构刚度的前提下减少了不必要的材料冗余，支撑臂与上下两端的连接位置均做了圆弧过渡处理，可有效降低应力集中系数，

　　避免长期交变载荷作用下出现连接位置断裂的问题。下部为C型开口的安装基座，基座底面为平整安装面，可通过螺栓固定在设备机架、工装台板的对应安装位上，C型开口的设计既可以避让安装位置下方的管线、凸起结构，也能为相邻的传动零件留出足够的运动空间，基座内部设置了三角加强筋结构，直接连接支撑臂下端与基座底面，大幅提升了基座的抗倾覆能力，当上部铰接端承受偏载时，加强筋可将载荷快速分散到整个安装基面，避免局部应力过大导致基座变形。从安装边界来看，上部铰接孔的中心高度与基座底面的垂直距离适配多数小型工装的铰接安装尺寸，基座的安装孔位间距符合常规工业铝型材、钢板台架的安装孔距标准，无需额外加工转接板即可直接完成装配。

　　设计过程中优先保证了铰接端的同轴度与安装基面的平面度要求，所有棱边均做了去毛刺处理，避免装配过程中划伤操作人员，整体结构没有复杂的曲面特征，常规的铣削、线切割工艺即可完成加工，也适合采用铸造工艺进行批量生产，加工成本可控，适配多类工业场景的支撑铰接需求。
