双耳式铰接安装固定支座结构设计

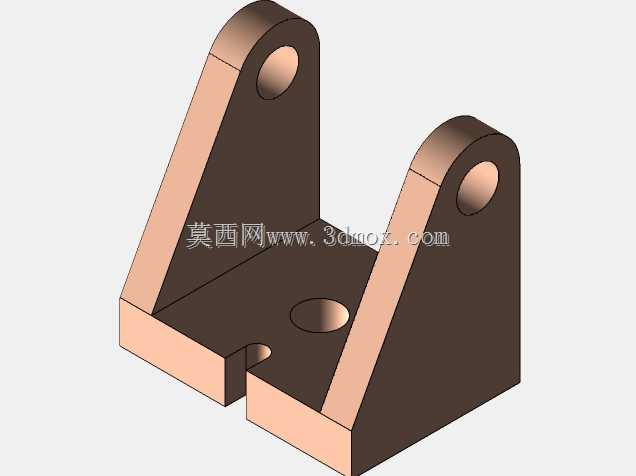

　　这类双耳铰接支座在工业设备的铰接连接场景中应用十分广泛，常见于各类需要实现摆动副连接的工装夹具、输送线摆动机构、小型设备的翻转支撑结构中，核心作用是为铰接销轴提供稳定的安装基准，同时承载铰接端传递的径向载荷与部分倾覆力矩，保证摆动部件的转动轨迹稳定，避免运行过程中出现卡滞、偏移的问题。从结构设计来看，该支座采用一体化底板加双侧立板的构型，底板作为整个部件的安装承载基础，预留的沉头安装孔可适配内六角圆柱头螺钉，安装时螺钉头可完全沉入孔内，不会突出底板表面干涉上方铰接部件的摆动行程，底板前端开设的缺口结构，是为了避让配套铰接件下方的凸起定位结构，避免装配时出现结构干涉，同时也能减少支座整体的材料用量，

　　在不降低结构强度的前提下控制零件重量。两侧的立板采用三角形加强构型，从底板边缘向上延伸至铰接孔位置，这种斜向加强的结构可以有效抵消立板承受的侧向弯矩，相比直壁立板能在同等板厚下获得更高的结构刚性，避免铰接孔受载后立板出现外张变形。立板顶端的同轴铰接孔经过同轴度公差约束，保证两侧孔的轴线重合度控制在合理范围内，装配销轴后不会出现别劲的问题，孔的边缘做了倒角处理，既可以去除加工毛刺，也能方便销轴的装配导入。设计过程中需要重点控制几个关键尺寸边界：首先是底板的安装孔位间距，需要匹配安装基座上的预设螺纹孔位置，保证安装时无需额外扩孔调整；其次是两侧立板的内间距，需要和配套铰接件的连接端宽度留0.2-0.5mm的装配间隙，

　　既不能间隙过大导致铰接摆动时出现窜动，也不能间隙过小导致装配困难、转动卡滞；再者是铰接孔的中心高度，这个尺寸直接决定了铰接部件的摆动回转中心高度，会影响整个摆动机构的运动行程，设计时需要结合配套部件的运动轨迹做校核，避免摆动过程中出现结构碰撞。从加工工艺角度来看，该零件适合采用整块坯料铣削加工，也可采用焊接结构后做二次机加工保证孔位精度，若用于载荷较大的场景，可选用45号钢做调质处理提升整体强度，若用于轻载的工装场景，选用铝合金材料做阳极氧化处理即可满足使用需求，同时能获得更好的防锈性能。实际装配时，需要先将支座通过底板螺钉固定在安装基准面上，打表校验两侧铰接孔的轴线水平度，确认无误后再穿入铰接销轴连接摆动部件，

　　最后在销轴端部加装轴向限位挡圈，避免销轴工作过程中轴向窜动脱出。日常运维中需要定期检查铰接孔的磨损情况，以及底板安装螺钉的紧固状态，若铰接孔出现磨损超差，可及时更换衬套或者整体更换支座，避免因支座失效导致整个摆动机构出现运行故障。
