机床用可调式斜头压紧夹块结构设计

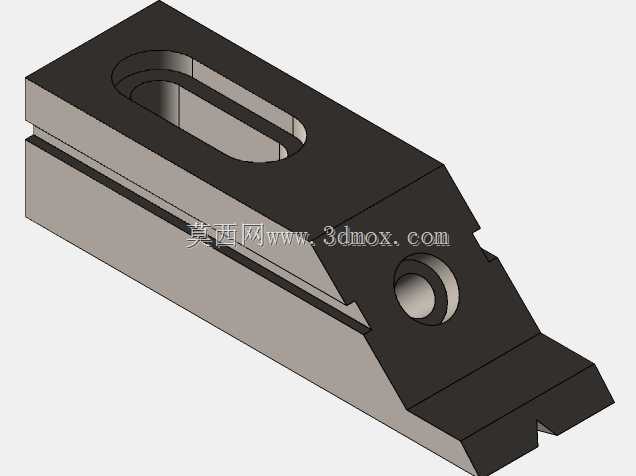

　　这款斜头可调压紧夹块，是机床加工工装里常用的夹紧执行元件，日常在铣床、钻床、加工中心的工位上出镜率极高，主要用来把待加工的毛坯、型材或者工装板牢牢压在机床工作台的T型槽上，避免切削过程中工件移位、振颤影响加工精度。从结构设计来看，夹块主体采用分体叠合式结构，上层压块开有长圆形腰型槽，这个槽的作用是适配工作台T型螺栓的不同安装位置，不用精准对齐螺栓孔就能快速调整夹块的压紧跨度，适配不同尺寸的工件装夹需求，腰型槽做了沉台设计，能让T型螺栓的头部完全沉入槽内，不会突出夹块上表面干涉刀具走刀路径。夹块的头部做了斜切收窄的压头设计，压头端部开有V型定位缺口，这个细节设计很实用，既可以压紧平面工件，也能贴合圆柱类棒料的外圆面，

　　装夹轴类零件的时候不用额外更换压块，通用性更强；夹块中部的横向通孔是用来安装调节顶杆的，配合下层的支撑垫块，可以通过旋动顶杆调整压头的压紧高度，适配不同厚度的工件装夹，叠合面之间做了防滑的锯齿咬合结构，调整到合适高度后不会出现受力滑移的问题。从安装边界来看，夹块的整体长度适配常规12.9级T型螺栓的安装间距，腰型槽的长度覆盖了工作台相邻T型槽的间距范围，夹块的总厚度控制在常规机床刀具的安全避让高度以内，压头的下表面做了淬火硬化处理，长期反复压紧工件不会出现压痕凹陷，延长夹块的使用寿命。设计的时候特意把压块的受力点做了居中优化，压紧力的传导路径沿着腰型槽到压头形成直线传导，不会出现偏载导致夹块翘起的问题，

　　下层支撑垫块的底面做了平面度精磨处理，和工作台表面贴合严实，不会因为接触面有间隙导致装夹刚性不足。在实际车间使用场景里，这类压块往往是成组配置，配合不同长度的T型螺栓、法兰螺母使用，不管是批量生产的流水线工装，还是单件修配的临时装夹，都能快速完成装夹调整，相比固定式压块，能减少至少三成的装夹辅助时间，尤其是在多品种小批量的加工场景下，不用专门制作对应工件的专用夹具，靠这类通用可调压块就能完成大部分工件的压紧固定，大幅降低工装制作成本。夹块的边角都做了倒角处理，没有尖锐的毛刺飞边，工人拿取安装的时候不会划伤手部，整体结构没有复杂的异形曲面，不管是铣削加工还是后期热处理淬火，工艺性都很好，适合批量加工制作。
