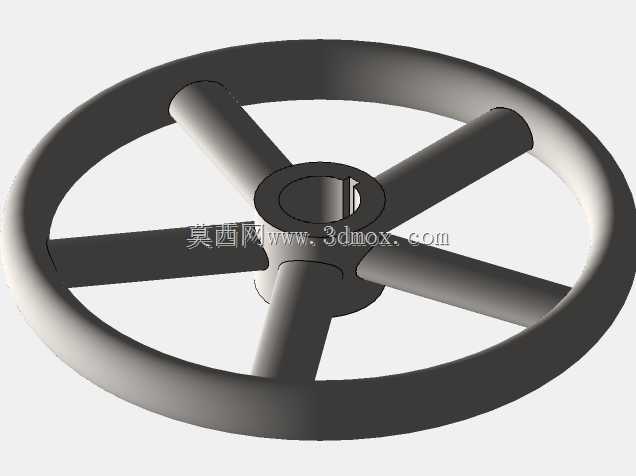

六辐条带键槽手轮操作件结构设计

　　这类六辐条手轮是工业设备手动操作环节的核心执行部件，常见于各类需要人工微调、启闭、锁紧的设备工位，比如管道阀门的启闭操作端、机床进给机构的手动调节端、工装夹具的锁紧操作位、输送线张紧机构的手动调节端，在断电、调试、检修等无法依赖自动驱动的场景下，是操作人员直接输出操作力矩的核心接触部件。从结构设计逻辑来看，整体采用轮缘、辐条、轮毂三段式的经典受力结构，六根等角度分布的辐条替代了传统的三辐、四辐结构，在同等材料用量的前提下，能将操作人员施加在轮缘上的切向力更均匀地传递到中心轮毂位置，避免单根辐条受力过大出现应力集中，同时六辐条的排布也让操作人员在任意角度握持轮缘时，都能找到合适的受力支撑点，操作时的施力角度更符合人体工学，

　　减少长时间操作的疲劳感。中心轮毂位置设计有标准平键键槽，这一结构是手轮与配套传动轴实现扭矩传递的核心，安装时只需将轮毂内孔对准传动轴轴端，对齐键槽装入平键即可完成周向固定，无需额外设计复杂的连接结构，键槽的尺寸公差按照通用机械传动的配合要求设计，既能保证扭矩传递过程中不出现打滑，也能在需要拆换手轮时顺利拆卸，不会出现卡滞抱死的问题。轮缘部分采用圆弧过渡的环形截面，握持位置没有尖锐棱角，表面做了圆滑处理，操作人员握持施力时不会硌手，即使戴劳保手套操作也能有足够的摩擦力，不会出现打滑脱手的情况。从安装边界来看，这类手轮的轴向安装尺寸以轮毂端面为基准，安装时需要保证轮毂端面与传动轴轴肩贴合，预留的键槽长度要匹配传动轴上的键的长度，

　　避免键突出轮毂端面影响手轮的固定，轮缘的外径尺寸是根据所需操作力矩设计的，外径越大同等施力下能输出的扭矩越大，适配需要较大锁紧力或者启闭力矩的工位，辐条的厚度经过受力校核，在承受额定操作力矩时不会出现辐条弯曲变形的情况，轮缘的截面宽度也经过优化，既保证足够的结构强度，也不会因为截面过宽导致整体重量过大，增加不必要的操作负载。在实际应用场景中，这类手轮不需要额外的辅助连接件，直接通过键连接与传动轴装配即可使用，日常维护也十分简便，只需要定期检查轮毂与轴的连接是否松动、键是否出现磨损即可，不需要复杂的润滑或者保养流程，适配绝大多数工业设备的手动操作工位需求，不管是新设备的操作件选型，还是旧设备损坏手轮的替换，这类结构的手轮都能很好地适配，其对称的六辐条结构在转动过程中动平衡表现更好，高速微调操作时不会出现偏心晃动的问题，操作手感更顺滑。
