双立板带孔槽型安装支座结构设计

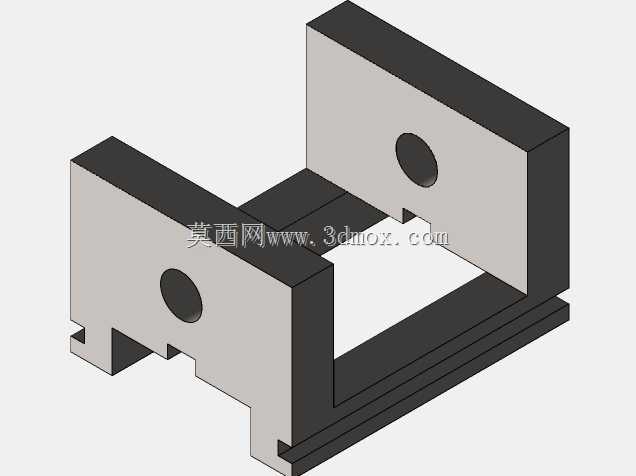

　　该构件属于设备支撑定位类通用机械零部件，常见于自动化生产线工位定位、小型工装夹具架体、输送线侧装附件安装等场景，主要承担两侧部件的同轴定位支撑、以及上部功能组件的安装承载作用，可在装配环节减少现场配做定位结构的工作量，提升模组装配的同轴度精度。从结构设计逻辑来看，整体采用U型对称布局，底部为通长的槽型安装基座，基座底面预留的卡槽结构可直接卡入设备型材的T型槽内，无需额外加工安装沉孔，沿型材长度方向可灵活调整固定位置，适配不同工位的间距需求；两侧立板垂直于底座平面设置，立板上的同轴圆孔为核心定位特征，孔位与底座安装面的垂直度、两侧孔的同轴度是该零件加工的核心公差要求，可直接穿装销轴、导向轴或者转动副芯轴，

　　实现铰接类部件或者滚轮类组件的安装固定。立板与底座的衔接处做了直角加强结构，避免受侧向载荷时出现应力集中导致立板变形，立板底部的缺口设计一方面是为了避让安装位置下方的凸起结构，减少装配干涉，另一方面也能在不降低整体结构强度的前提下减轻零件自重，降低材料成本。从安装边界来看，底座的宽度尺寸适配常规工业铝型材的槽宽规格，两侧立板的间距可容纳直径不超过立板间距的转动组件，立板上的定位孔孔径适配常用的标准销轴尺寸，装配时可直接选用标准紧固件完成固定，无需单独定制连接件。在实际应用中，这类支座常成对使用，共同支撑长轴类部件，相比一体式焊接支架，该分体式对称结构的加工难度更低，平面磨床即可完成底座安装面的精加工，

　　立板的孔位可通过数控铣床一次装夹完成两侧加工，有效保证同轴度误差控制在装配允许范围内，避免出现轴件卡滞、转动不畅的问题。结构上没有多余的冗余设计，所有特征均服务于安装定位与承载需求，没有复杂的曲面特征，常规铣削设备即可完成全工序加工，适合小批量加工制作，也可作为标准件纳入企业的工装零部件库，在不同的设备改造、工装搭建项目中重复调用，减少重复设计的工作量。
