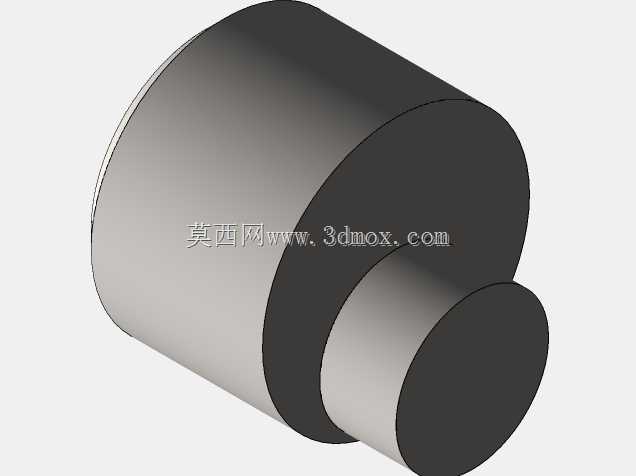

同轴阶梯式圆柱定位连接轴结构

　　这类同轴阶梯圆柱结构在机械传动与定位场景中应用十分广泛，常见于工装夹具定位端、小型传动机构的动力输出衔接部位、检测设备的工件承载轴段，也可作为简易导向轴用于直线往复运动的辅助支撑场景。从结构功能来看，大直径圆柱段主要承担安装定位基准的作用，装配时可与安装座的内孔形成面接触配合，依靠轴肩端面实现轴向位置的硬限位，避免工作过程中出现轴向窜动；小直径圆柱段则用于衔接外部传动件、工装压头或者待加工工件，可根据实际配合需求选择间隙配合或者过渡配合，满足不同场景下的拆装便捷性与传动精度要求。设计这类轴件时，首先要确定两段圆柱的同轴度公差，通常根据使用场景的精度要求控制在0.02mm到0.05mm区间，避免因同轴度偏差导致装配后出现卡滞、

　　传动偏摆的问题；轴肩位置需要做微小的倒角处理，一方面去除机加工产生的毛刺，另一方面在装配时可起到导向作用，避免轴肩棱角刮伤安装孔的内壁。从安装边界来看，大直径段的外圆尺寸决定了安装座内孔的加工尺寸，装配时大直径段完全嵌入安装座孔内，轴肩端面与安装座端面完全贴合即可完成轴向定位，不需要额外设计轴向锁紧结构即可承受一定的轴向载荷；小直径段的伸出长度需要根据衔接部件的厚度确定，要保证衔接部件装配后不会与大直径段的端面发生干涉，同时预留足够的配合长度来传递扭矩或者承载径向力。这类结构的外形没有复杂的曲面或者异形特征，机加工时可直接通过普通车床一次装夹完成两段外圆的车削加工，能有效保证同轴度要求，加工成本低，互换性强，在小型自动化设备、

　　手动工装夹具、教学实训模型中都有很高的应用频次。实际使用中如果需要传递较大扭矩，可在小直径段的端面加工螺纹孔，通过紧定螺钉或者端盖锁紧配合件，也可在小直径段加工键槽来实现周向固定，基础的同轴阶梯结构可根据实际工况灵活拓展附加特征，不需要大幅改动主体结构即可适配不同的使用需求。
