带凸台铰接孔异形连接支架结构

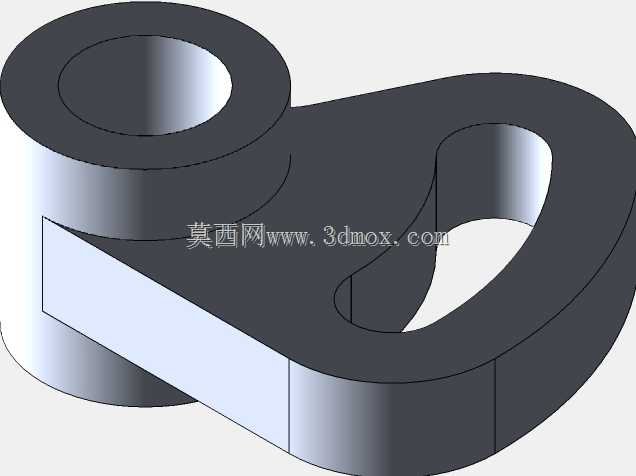

　　这类带凸台铰接孔的异形连接支架，多应用在轻工自动化输送线、小型工装夹具的铰接联动部位，作为相邻执行构件的连接载体，承担铰接转动时的径向载荷与小幅轴向窜动限位作用。从结构设计逻辑来看，左侧的双层凸台圆柱孔是核心铰接位，凸台做加高处理是为了增加与铰接销轴的接触配合长度，降低销轴工作时的接触比压，避免长期往复转动出现孔位磨损失圆，凸台与主体连接板的过渡位置做了圆弧倒角处理，可消除铣削加工后的应力集中点，避免受冲击载荷时出现根部断裂问题。主体连接板采用非对称异形轮廓，是为了适配安装空间的边界限制，右侧开设的水滴形镂空槽，一方面是为了减轻零件整体自重，降低铰接转动时的转动惯量，让联动动作更顺畅，另一方面这个镂空槽可作为装配时的避让位，

　　给相邻构件的运动轨迹留出足够安全间隙，避免运动过程中出现结构干涉。从安装边界来看，左侧铰接孔的内径尺寸需与配套销轴采用基孔制间隙配合，公差带选H8即可满足常规低速铰接的转动需求，凸台的外径尺寸要匹配配套的轴套或者隔圈的安装尺寸，主体板的厚度需根据实际承载的载荷大小核算，常规轻载工况下板厚取凸台高度的三分之一即可满足刚度要求，不会出现受力弯折变形。零件的整体外轮廓在设计时已经做了棱边倒钝处理，避免装配调试时划伤操作人员，右侧的异形轮廓边缘与铰接孔中心的距离，是根据相邻构件的转动半径核算得出，保证整个铰接副在0到60度的常规转动角度范围内，不会和周边的安装架体出现磕碰。这类零件在实际加工时多采用45号钢铣削成型，

　　铰接孔位做内孔淬火处理提升耐磨性能，表面做发黑处理即可满足常规车间环境的防锈需求，不需要额外做电镀等表面处理，兼顾加工成本与使用寿命。在装配时，铰接孔内可加装自润滑铜套，进一步降低转动摩擦阻力，减少日常维护的润滑频次，主体板的平面度公差控制在0.1mm以内，即可保证安装后铰接副的转动同轴度，避免出现卡滞问题。
