带侧边卡扣的曲面异形安装支架结构

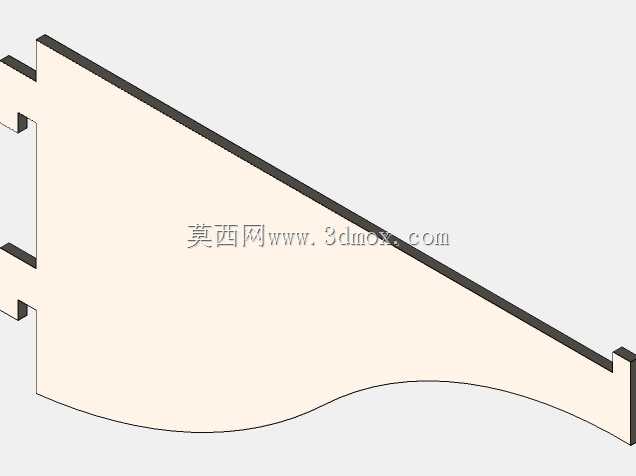

　　该构件属于设备内部的异形支撑安装件，整体采用薄型等厚板材结构设计，主体轮廓为非规则渐变形态，左侧设置上下对称的凸型卡扣结构，右侧端部带有小型定位卡槽，底部边缘为平滑内凹曲面，上边缘为从左至右逐渐收窄的斜向直边，整体形态适配设备内部狭小的异形安装空间。从实际应用场景来看，这类构件多用于通讯类电子设备、小型自动化检测设备的内部腔体，主要作用是分隔内部功能模块、为柔性线路板或小型传感元件提供支撑依托，同时通过侧边的卡扣结构实现无紧固件快装，减少设备装配环节的螺丝使用量，提升整机装配效率。设计思路上，构件左侧的卡扣采用对称式凸耳结构，卡扣的突出尺寸与设备腔体侧壁的卡槽深度完全匹配，安装时只需将构件对准腔体卡槽推入，

　　即可通过卡扣的过盈配合实现横向与纵向的双向限位，无需额外打胶或螺丝固定，后期维护拆卸时也可通过撬动卡扣快速取出，大幅降低售后维护的拆解难度。右侧端部的小型卡槽主要用于卡接设备内部的排线压条，避免设备运行过程中排线晃动移位造成的信号干扰或线路磨损。底部的内凹曲面并非装饰性设计，而是为了避让设备内部的圆柱形电容、接线端子等凸起元器件，在保证自身支撑强度的前提下，最大化压缩构件占用的内部空间，提升设备腔体的空间利用率。从安装边界来看，构件左侧卡扣的外端面为安装定位基准面，安装时该面与腔体内壁完全贴合，构件整体厚度均匀，所有边缘均做了微小倒角处理，避免装配过程中划伤操作人员或划破线路绝缘层。构件的斜向上边缘主要适配设备外壳的内壁斜度，

　　安装完成后上边缘与外壳内壁保留0.2mm的均匀间隙，既避免装配干涉，也能防止设备受外力冲击时构件与外壳产生共振异响。这类异形支撑件在建模过程中需要重点关注卡扣的尺寸公差，卡扣的宽度尺寸公差需控制在±0.05mm范围内，过松会导致构件安装后晃动脱落，过紧则会造成装配困难甚至卡扣断裂，同时底部曲面的曲率需要与避让元器件的外轮廓完全匹配，保证间隙均匀，不会出现局部间隙过小造成的装配顶起问题。
