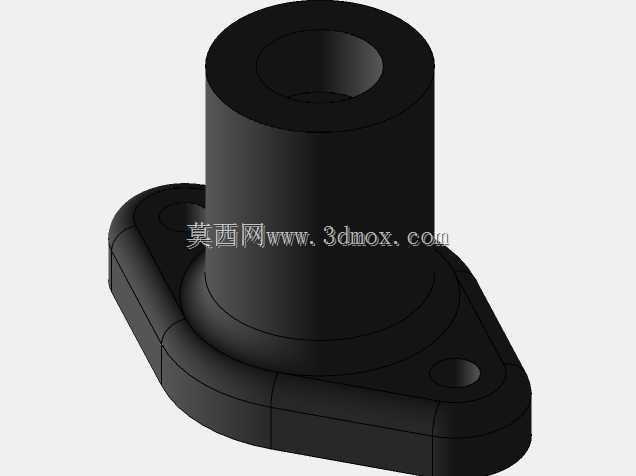

带菱形安装法兰的立式中空轴座结构

　　这类带菱形安装法兰的立式中空轴座，常应用在小型传动机构、气动管路支撑、轻工设备的轴系定位场景中，核心作用是为穿设的轴类零件、管路接头提供稳定的径向支撑与轴向定位，同时通过底部的法兰结构实现与设备安装基面的可靠固定，避免支撑部位在设备运行过程中出现偏移、振动松脱的问题。从结构设计逻辑来看，上部的中空筒体部分是核心的支撑承载区，内孔的加工精度直接决定了被支撑件的同轴度表现，筒体与底部法兰的衔接处做了圆弧过渡处理，能够有效降低应力集中系数，避免设备长期受交变载荷作用时衔接部位出现开裂失效的问题。底部的菱形法兰属于紧凑型安装结构，相比圆形法兰能够在有限的安装空间内减少占地面积，法兰上预留的两个安装孔位呈对角分布，

　　既可以满足常规的螺栓紧固需求，也能在安装时提供一定的角度调整余量，适配不同设备基面的孔位偏差。在实际选型应用中，需要重点关注筒体的内孔直径、筒体总高度、法兰的外轮廓长宽尺寸，以及安装孔的中心距参数，这些尺寸直接决定了该轴座能否适配现有设备的安装边界：筒体高度需要匹配被支撑件的插入深度，保证支撑长度足够抵消径向载荷带来的弯矩；法兰的轮廓尺寸不能超出安装基面的可用范围，避免与周边其他零部件产生干涉；安装孔的中心距要与基面上的预加工孔位完全匹配，减少现场二次加工的工作量。设计这类零件时，通常会优先考虑壁厚的均匀性，上部筒体的壁厚与法兰的厚度保持合理的比例，既保证整体结构的刚性，也能在采用注塑或铸造成型工艺时减少缩孔、变形等成型缺陷。

　　法兰上的安装孔会做沉头处理，保证紧固螺栓的头部不会突出法兰表面，避免对周边零件的运动造成干扰，同时筒体的上端面会做倒角处理，方便轴类零件或管路的插入装配，降低装配时的对位难度。在实际设备运行中，这类轴座除了承担静态的支撑作用，还能承受一定程度的径向载荷，部分工况下还可以在筒体内加装衬套，减少被支撑件与轴座内孔的磨损，延长整体结构的使用寿命，日常维护时只需要定期检查法兰螺栓的紧固状态，以及内孔的磨损情况即可，维护成本相对较低。
