方法兰安装型带侧孔圆柱支撑座结构

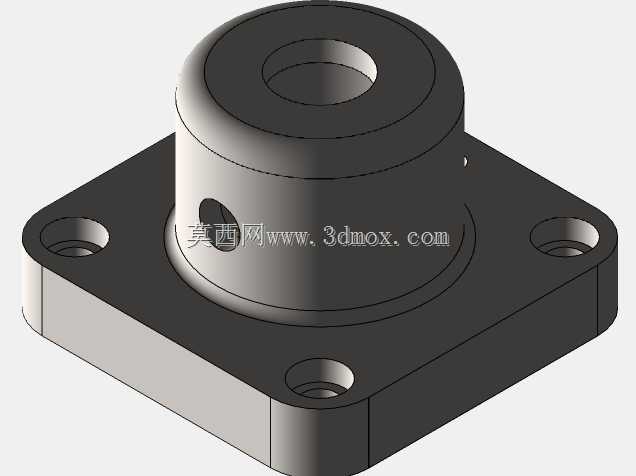

　　这款带侧孔的方法兰支撑结构，在轻工输送设备、小型自动化装配工位的定位环节应用十分广泛，日常多用于承托短行程导向轴、小型检测探头的安装固定，也可作为气动管路末端的转接支撑件使用。从结构设计来看，底部采用正方形法兰安装面，四个角位预留沉头安装孔，安装时可直接通过内六角螺栓将整个部件锁固在设备安装基板上，沉孔设计能够让螺栓头完全没入安装面内，不会突出平面干涉后续周边部件的排布，法兰面与安装基板贴合时，依靠加工后的平面度保证安装后整体的垂直度，避免上部承托的轴类部件出现偏斜。上部的圆柱主体中心开设贯通式阶梯孔，可适配不同直径的光轴穿过，孔壁的加工精度直接决定了穿入轴件的径向晃动量，设计时根据常用导向轴的公差带预留了合理的配合间隙，

　　既保证轴件穿装顺畅，又不会出现过大的旷量。圆柱主体侧面开设的径向螺纹孔，主要用于锁紧穿入中心孔的轴类部件，安装时将紧定螺钉拧入该孔，端部顶紧轴件外壁，即可实现轴件的轴向位置固定，防止设备运行过程中轴件出现轴向窜动，部分工况下也可通过该孔接入润滑管路，为中心孔内配合的轴件提供微量润滑，减少相对转动时的磨损。从安装边界来看，整体结构的法兰边长、圆柱主体高度以及中心孔直径都经过适配性设计，能够在狭小的设备安装空间内完成布置，不会和周边的走线槽、气动接头等部件产生空间干涉。设计过程中充分考虑了加工工艺性，整体结构可通过常规的车削、铣削、钻孔工序完成加工，不需要特殊的定制刀具，法兰面与圆柱主体的同轴度依靠一次装夹车削即可保证，

　　侧面的螺纹孔可通过分度工装定位钻孔攻丝，有效控制加工成本，同时保证批量生产时的尺寸一致性。这类支撑座在实际使用中，相比圆形法兰的支撑件，正方形法兰的四个安装孔定位更便捷，安装时不需要额外调整周向角度，对齐基板上的螺孔即可完成锁固，大幅提升现场装配的效率，同时四个角位的安装点受力更均匀，在承受径向载荷时能够更好地分散应力，避免长期受力后出现安装松动的问题。
