铸造合金钢弧形槽圆盘结构件

　　该类带弧形槽的圆盘类结构件，常应用于传动系统的间歇分度、扭矩传递限位场景，在轻工输送设备、小型自动化装配工位的凸轮分度机构中较为常见，也可作为管路系统中带限位功能的连接法兰配套垫片基体使用，适配需要周向小角度转动调整、同时传递轴向压紧力的装配工况。从结构设计逻辑来看，零件采用铸造合金钢作为基材，首先依托铸造工艺完成近净成形毛坯制备，减少后续机加工的材料去除量，适配中等载荷、无强冲击的长期运转工况，材料本身的耐磨性能与抗形变能力，可满足反复周向微调过程中的接触面磨损要求。建模过程中先通过旋转特征构建圆盘的基础回转基体，确定零件的轴向厚度、外圆轮廓与中心安装通孔的基准尺寸，中心通孔的尺寸公差需匹配对应安装轴的配合精度，

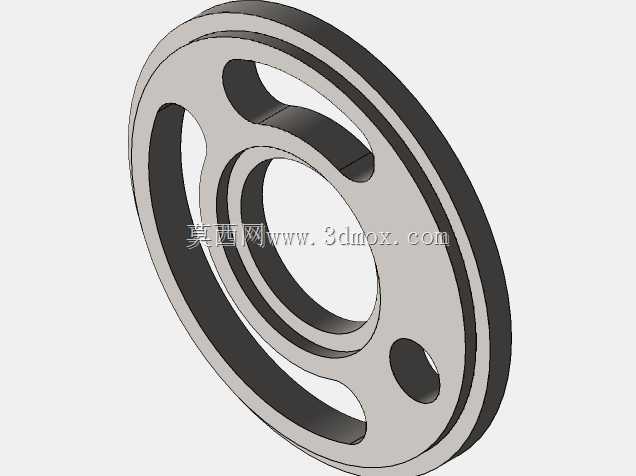

　　通常采用基孔制间隙配合，保证装配时可顺利套入轴段，同时控制径向窜动量在允许范围内。后续的切除特征分为两类，两个对称布置的弧形槽是实现周向转动限位的核心结构，弧形槽的圆心角决定了允许的周向转动行程，槽宽尺寸需匹配配套限位销的外径，预留合理的滑动间隙避免卡滞，槽的边缘需做微小倒角去除铸造与机加工产生的毛刺，防止装配时刮伤配套零件表面；单独设置的小圆通孔为定位销孔，用于装配完成后的周向位置锁定，当圆盘调整到目标角度后，穿入定位销即可限制相对转动，保证工况运行过程中位置不发生偏移。零件的安装边界需重点关注，外圆直径决定了其在装配腔体中的容纳空间，轴向厚度需匹配对应安装位置的轴向间隙，避免装配后出现轴向窜动或压紧过度的问题；

　　两个弧形槽的分布圆直径、定位销孔的位置度公差，是保证零件功能实现的关键尺寸，建模时需严格控制各特征的位置基准，以中心通孔的轴线作为所有圆周特征的定位基准，保证各槽、孔的同轴度与位置度符合装配要求。零件的两个端面为安装贴合面，设计时需保证平面度要求，避免装配后出现压紧力不均、局部贴合不实的问题，铸造后需对两个端面进行铣削加工，降低表面粗糙度，提升贴合密封效果与压紧力传递的均匀性。
