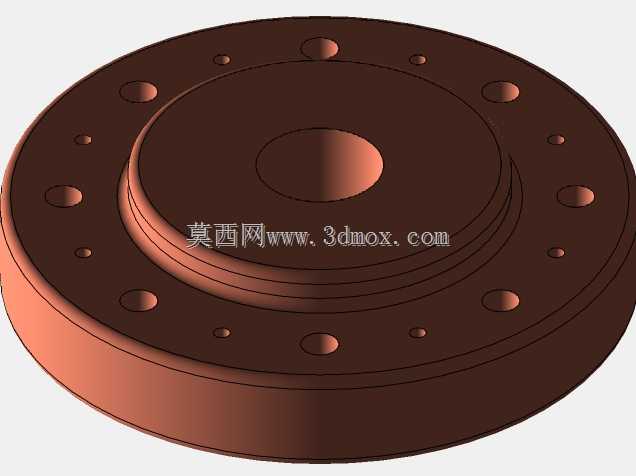

带阶梯凸台多安装孔圆形法兰连接盘

　　这类带阶梯凸台的圆形法兰连接盘，在管路对接、回转机构端盖固定、传动组件轴向定位场景中应用十分广泛，区别于普通平焊法兰的单一平面结构，中部凸起的阶梯轴段可以直接嵌入对接构件的内孔，既承担径向定位的作用，也能减少安装时的对位调整工作量，避免螺栓锁紧过程中出现构件偏移错位的问题。从结构设计逻辑来看，盘面沿圆周方向均匀分布的多组安装孔做了大小搭配的排布，大尺寸沉孔用于穿装主锁紧螺栓，提供足够的轴向压紧力，小尺寸光孔则用于安装定位销或者辅助锁紧螺钉，在重载、存在振动的工况下，能有效防止连接盘受交变载荷作用出现周向转动，保障连接可靠性。中部的阶梯凸台做了多层台阶设计，不同直径的轴段可以适配不同内径的对接件，

　　不需要额外加装轴套就能满足多种装配尺寸需求，凸台中心的内凹结构既可以为对接轴的轴端预留避让空间，也能减少零件整体重量，降低材料成本。设计这类盘类零件时，首先要确认安装边界的尺寸限制：法兰盘的最大外径要匹配安装基座的沉孔尺寸，避免出现盘体外径过大无法放入安装位的问题；阶梯凸台的各段直径公差需要根据配合性质选择，定位配合段取H7/k6的过渡配合，非定位的避让段可以适当放宽公差降低加工成本；安装孔的中心圆直径要严格和对接构件的孔位对应，孔位角度公差控制在±0.05°以内，防止出现螺栓无法穿装的问题。盘面的密封面做了平整加工，表面粗糙度控制在Ra1.6以内，安装时配合密封垫片就能实现端面密封，防止管路内部的介质泄漏，或者外界的粉尘、

　　水汽进入机构内部损坏轴承、齿轮等精密传动部件。这类零件的厚度设计需要结合受力情况核算，主螺栓锁紧位置的盘体厚度要满足压紧力下的刚度要求，避免锁紧后盘体出现翘曲变形，导致密封失效或者连接精度下降；凸台和盘体衔接的位置做了圆角过渡，减少应力集中，在承受冲击载荷时不会在衔接位置出现断裂失效。实际装配过程中，这类连接盘可以直接通过止口定位快速完成对位，不需要反复调整同轴度，能大幅缩短设备组装的工时，在泵类端盖、减速机输出轴连接、管路法兰对接、回转工作台基座固定等场景中都能适配，既可以作为独立的连接件使用，也可以作为设备壳体的一体化端盖结构，承担轴向定位、密封、载荷传递的多重作用。建模过程中需要重点关注各孔位的圆周阵列角度、阶梯凸台的同轴度公差、安装孔的沉孔深度，这些参数直接影响后续的零件加工和现场装配效果，若孔位偏差过大，现场安装时往往需要重新扩孔，既破坏零件的防腐涂层，也会降低连接强度。
