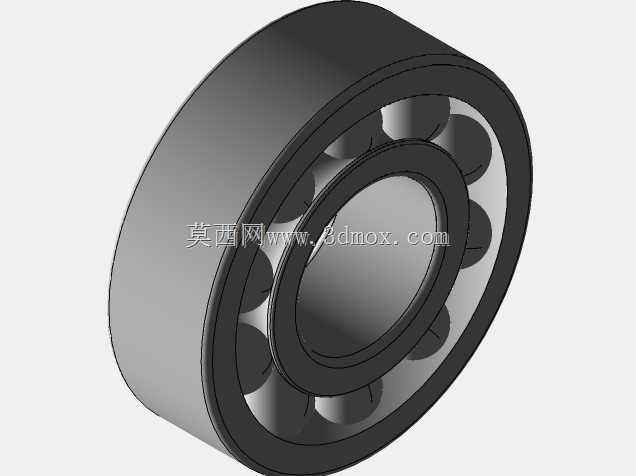

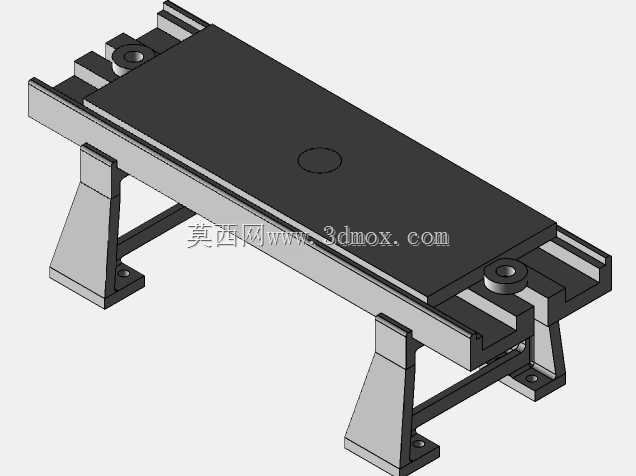

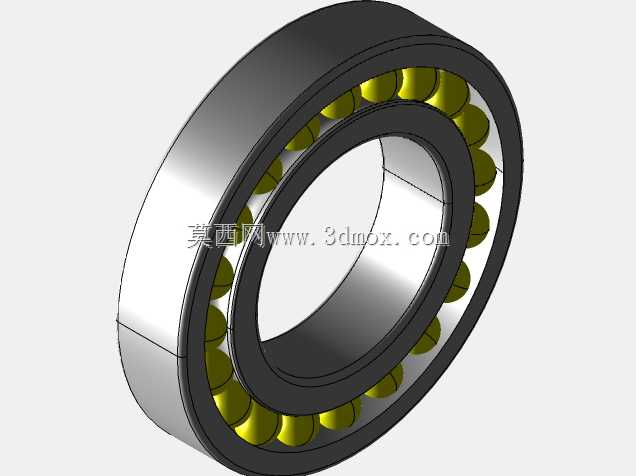

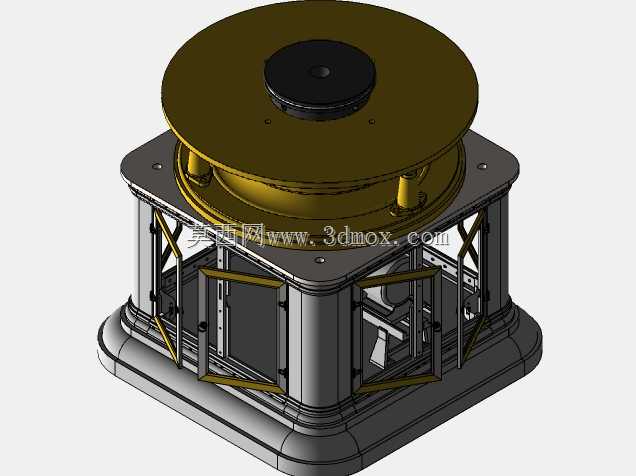

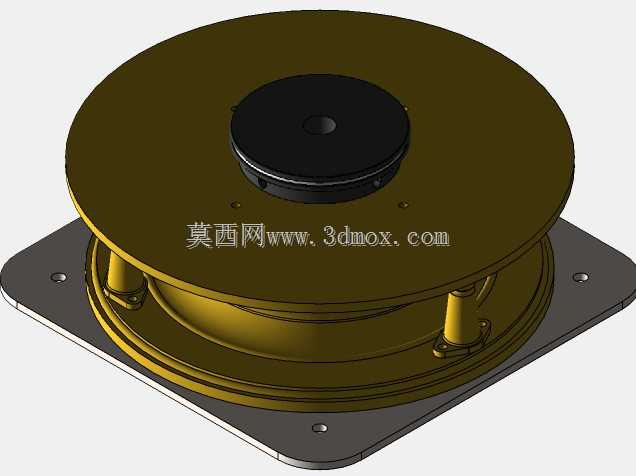

四级灯塔式步进送料传动机构

　　这套四级灯塔机构本质是多工位间歇式步进送料的核心传动单元，最早在小尺寸电子元器件分拣、轻载通讯配件组装产线里应用较多，结构排布参考了灯塔逐层收束的形态，将四级传动棘爪沿垂直方向分层布置，相比传统水平排布的槽轮送料结构，能在更小的设备占地空间里实现多工位同步步进，适配桌面级小型组装设备的安装空间限制。

　　从实际使用场景来看，这类结构常被用在SIM卡触点铆接、小型通讯连接器端子插装的工位段，每一级棘爪对应一个加工工位的物料推送动作，垂直分层的设计让每层棘爪的行程可以独立调整，不需要改动整体传动链就能适配不同长度的物料推送需求，底层棘爪负责进料段的粗定位，往上逐层缩小推送行程，到最顶层工位时能将物料定位精度控制在0.02mm范围内，满足通讯类小零件组装的精度要求。

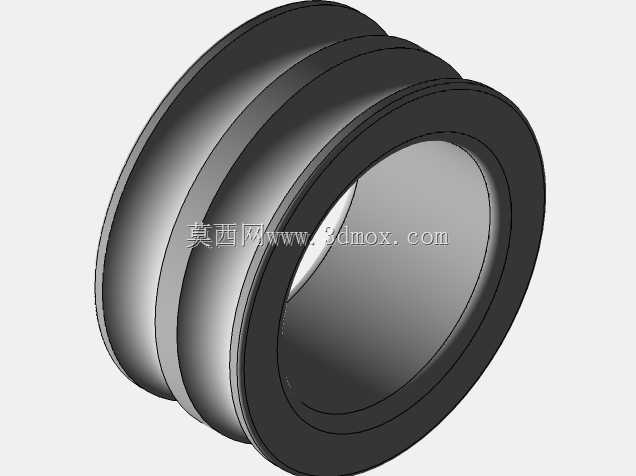

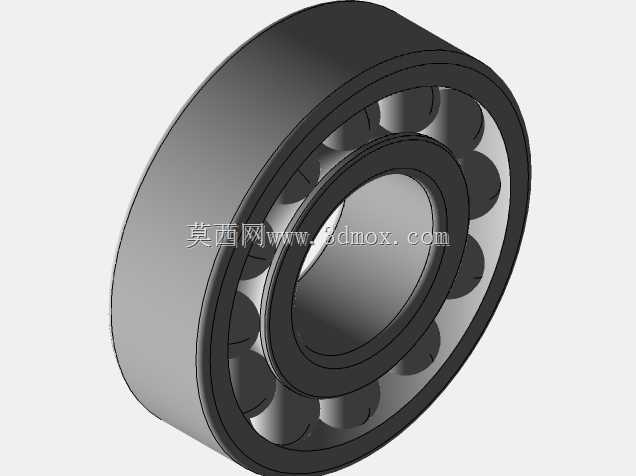

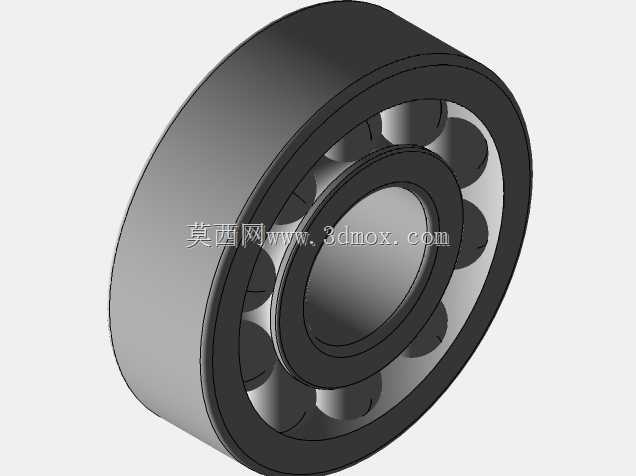

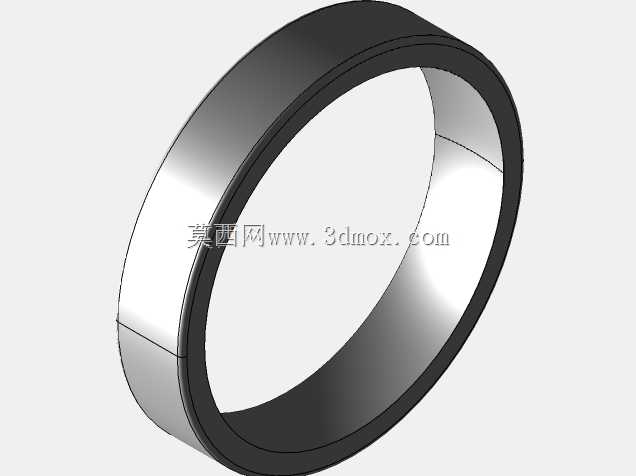

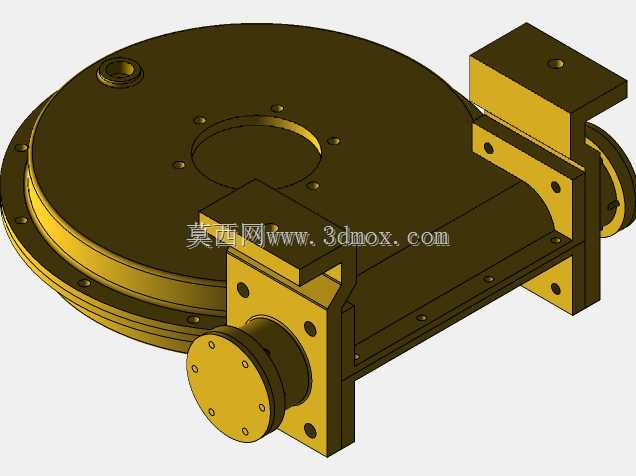

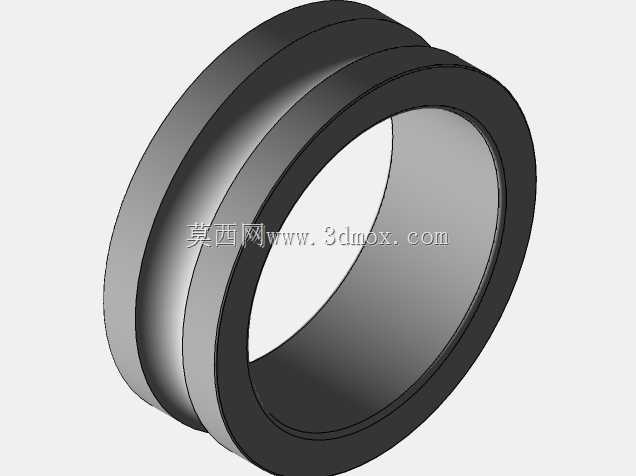

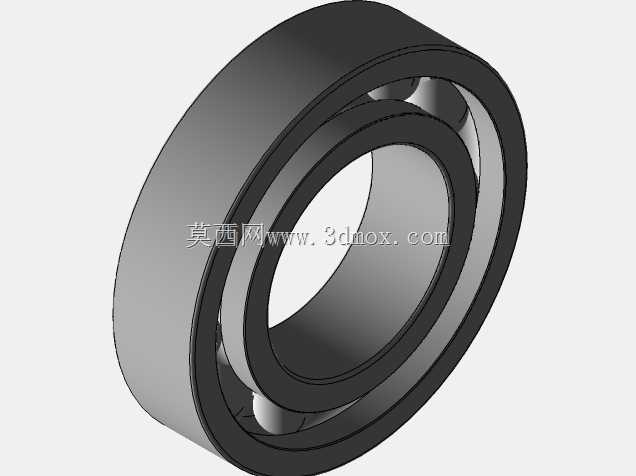

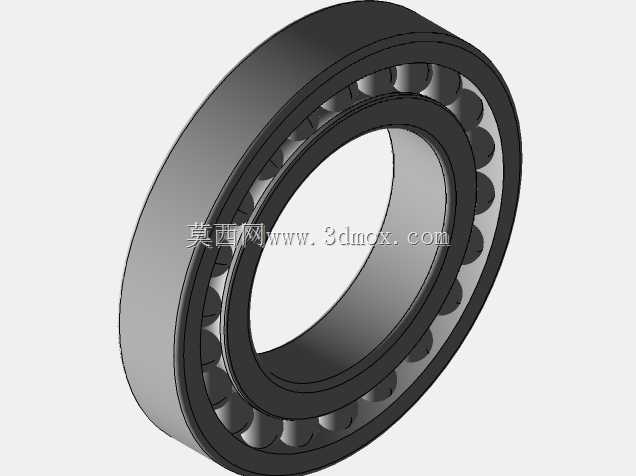

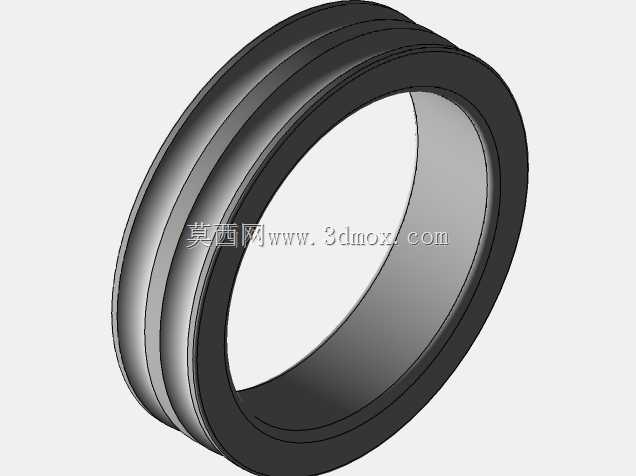

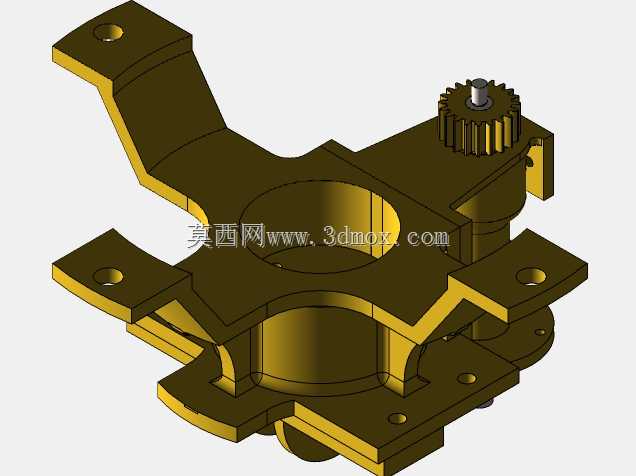

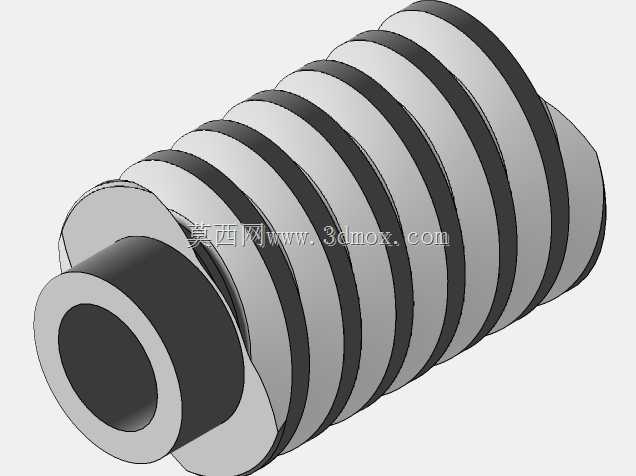

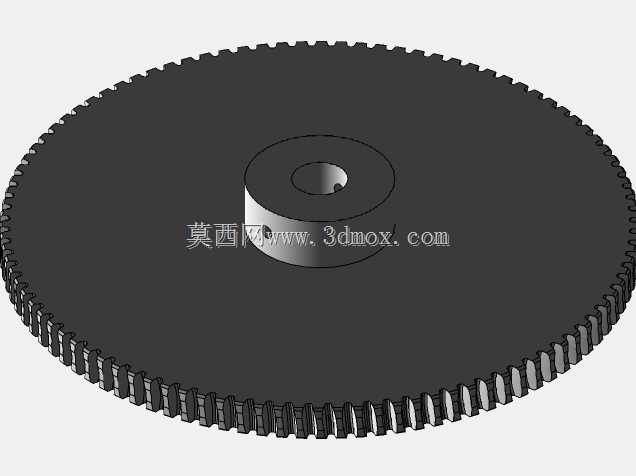

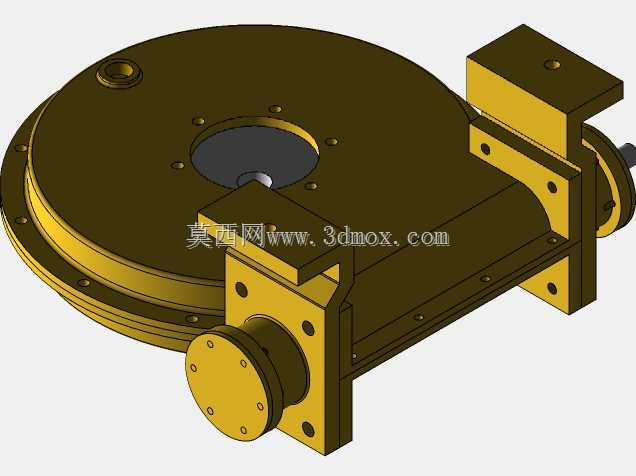

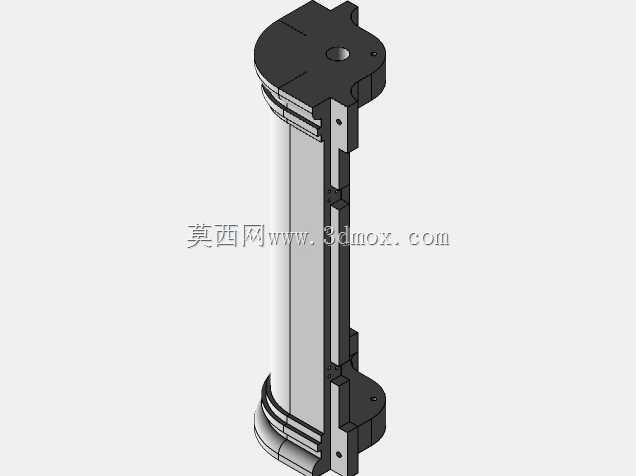

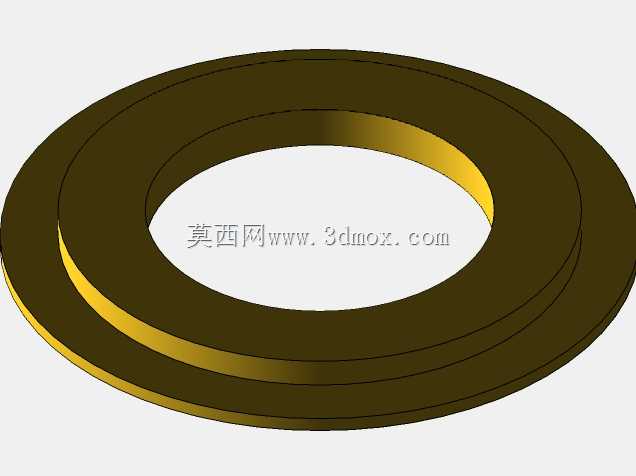

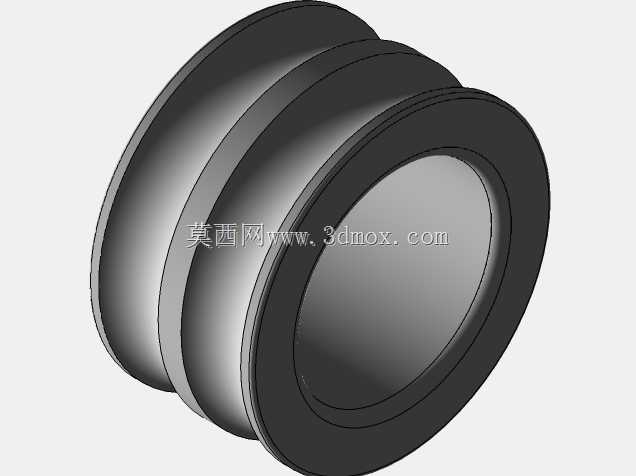

　　设计层面上，整套机构的动力输入设置在底层，通过同轴布置的四个凸轮分别驱动对应层级的棘爪摆臂，凸轮轮廓线采用修正等速运动曲线，能避免棘爪进退过程中对物料的刚性冲击，减少薄壁类通讯零件的压伤概率。每层棘爪的复位采用内置微型压簧的结构，不需要额外布置复位拉簧的安装空间，整体外轮廓的垂直安装边界控制在180mm高度范围内，水平方向安装尺寸不超过120mm见方，能直接嵌入现有小型组装设备的工位侧板上，不需要对原有设备机架做大规模改动。

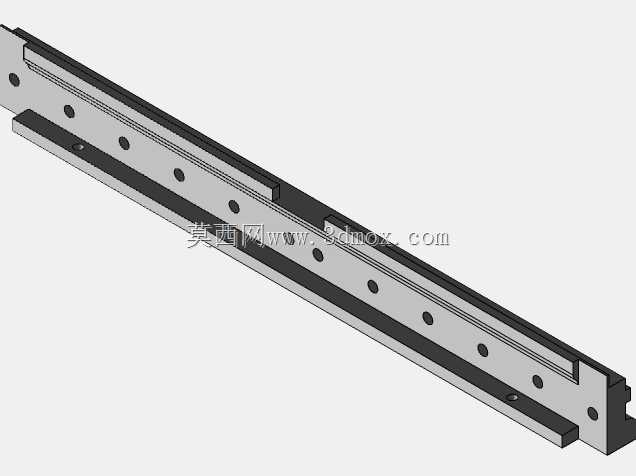

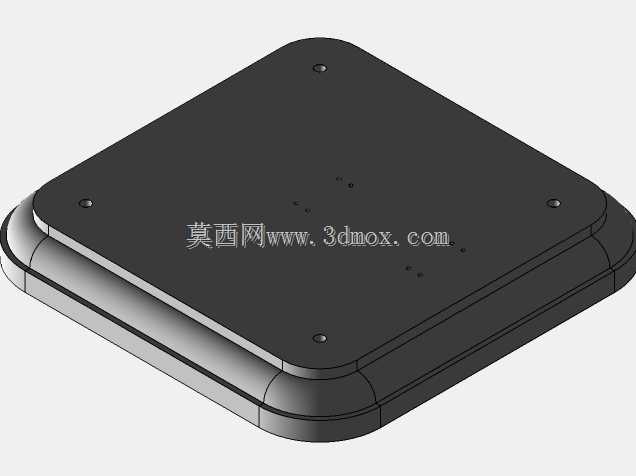

　　安装调试阶段需要注意，每层棘爪的伸出高度要比对应工位的物料载具上表面高0.5mm，避免推送过程中剐蹭载具表面，凸轮轴的同轴度公差要控制在0.01mm以内，否则会出现层级间动作不同步的问题，导致物料卡滞。另外机构底部设置了统一的积油槽，承接凸轮与摆臂铰接处的润滑脂溢出，避免油污掉落到下方的物料上，适配通讯类零件对洁净度的生产要求。相比同级别的槽轮分度结构，这套灯塔式结构的工位拓展性更强，只需要在垂直方向增加对应层级的凸轮与棘爪组件，就能拓展更多加工工位，不需要重新设计整体传动箱体，在多工序小零件组装场景下的适配性更强。
