通风管道连接法兰环结构设计

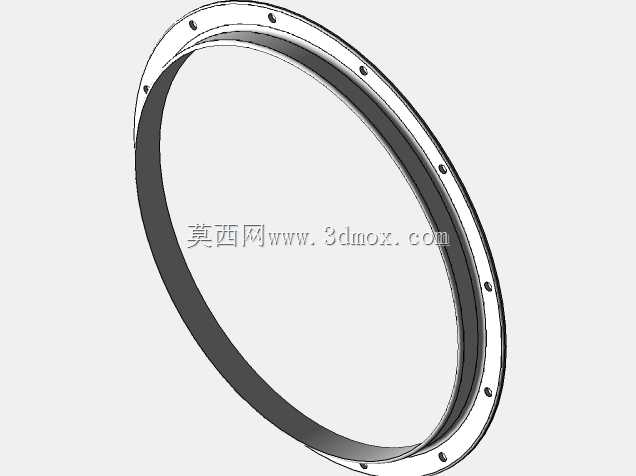

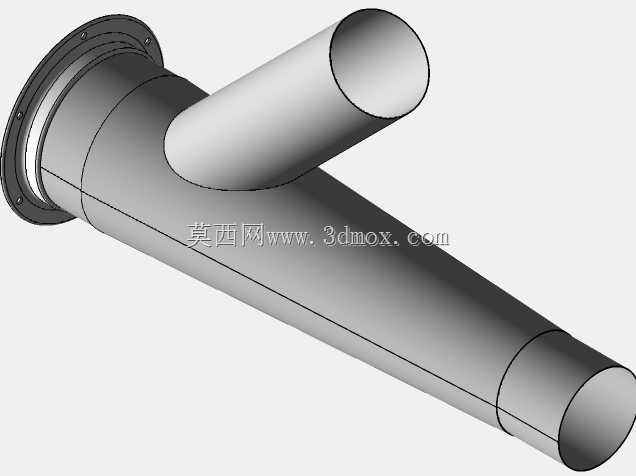

　　在商用建筑通风、工业除尘排风、洁净车间送风系统的管路布设环节，这类带安装孔的环形法兰是段与段风管对接的核心连接件，日常现场施工中，金属风管、复合风管的拼接都依赖这类构件实现刚性固定与接缝密封，避免管内风压泄漏、外接杂质渗入风道。从结构细节来看，该环形件采用等厚薄壁圈体设计，外圈沿周向均匀分布螺栓过孔，孔位间距匹配通用通风管路的安装标准，现场装配时无需额外扩孔或调整孔位，可直接配合螺栓、螺母完成相邻管段的锁紧，圈体内径与对应规格风管的外径精准适配，安装时可直接套接在风管端部，配合密封胶条或密封胶填充接缝，能有效降低管段连接处的风阻损失，减少送风过程中的能耗浪费。设计阶段首先要匹配对应公称直径的风管参数，

　　圈体的宽度需要兼顾螺栓安装的操作空间与法兰自身的结构强度，过窄的法兰边会导致螺栓拧紧时出现圈体变形，无法保证接缝处的压紧力均匀，长期受管内风压波动影响容易出现密封失效漏风的问题；周向螺栓孔的数量与孔径需要根据管路设计风压确定，高压送风系统需要加密孔位间距，提升接缝处的压紧均匀性，普通常压通风系统可采用标准孔位排布，兼顾安装效率与密封可靠性。安装边界方面，该法兰环套接在风管端部后，外圈突出的螺栓安装边需要预留足够的扳手操作空间，相邻管路的支吊架布设需要避开法兰对接位置，避免螺栓紧固作业时与支吊架产生干涉，法兰对接面的平面度公差需要控制在合理范围内，避免局部间隙过大导致密封垫压合不实，出现漏风异响的问题。

　　这类法兰结构也可适配柔性软风管与硬质风管的对接场景，通过调整圈体厚度与螺栓规格，可覆盖不同风压等级的通风管路需求，在厨房排油烟、厂房废气收集、中央空调送风等场景中都有广泛应用，建模时还原了周向孔位的均匀排布特征与圈体的圆弧过渡细节，可直接用于管路装配模拟、施工排布校验，帮助设计人员提前核验管路对接的安装空间，避免现场施工时出现孔位错位、操作空间不足的问题。
