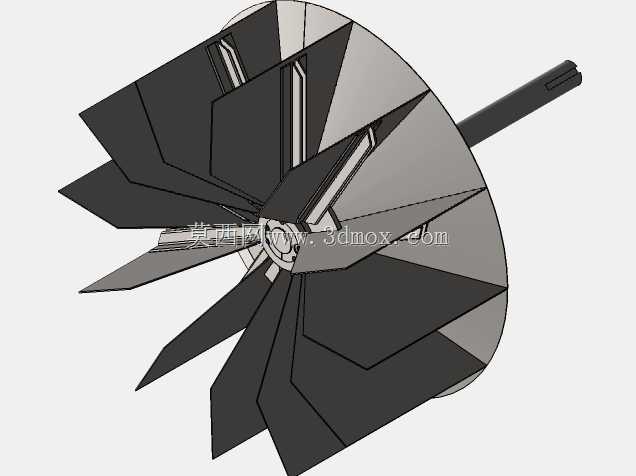

锥形后鼓风轮带轴结构设计

　　这款锥形后向鼓风轮，主要适配工业除尘通风、物料气力输送类的风机工况，针对含纤维碎屑、绳状粉尘的抽吸场景做了专门的叶片构型优化，避免常规径向叶轮容易缠绕杂物、积灰卡滞的问题。从安装边界来看，叶轮整体为锥台形轮盘结构，配套的伸出轴段做了扁位定位设计，装配时可直接与风机驱动轴套接锁紧，轮盘后侧的轮毂与衬套配合处预留了礼貌道奇结构的安装位，可适配对应规格的免键轴衬，降低轴孔配合的加工精度要求，同时减少运行时的轴系振动传递。叶片采用后向倾斜布置，沿锥面轮盘径向均匀排布，叶片型线经过流道仿真优化，在工业管道系统中运行时，可提供稳定的正压送风或负压抽吸能力，相比平直叶片的同尺寸叶轮，运行噪音更低，对含杂气流的通过性更好，

　　不会因为纤维类杂物勾挂在叶片前缘造成动平衡失效。设计时充分考虑了风机外壳的装配间隙，轮盘外缘的锥度与风机蜗壳的内锥面匹配，安装后叶顶间隙控制在合理范围，减少气流泄漏损失，提升风机运行效率。实际应用中，这类风轮常安装在中央除尘系统的管道引风机、木工车间木屑抽吸风机、纺织车间飞花收集风机内部，也可配套在小型物料输送风机中，用于颗粒状、短纤维状物料的低压气力输送。建模过程中，叶片与轮盘的连接位置做了圆弧过渡处理，避免应力集中，提升部件的结构强度，可适配常规转速下的长期连续运行，轴伸端的长度经过匹配计算，可穿过风机端盖的密封位与驱动电机或带轮连接，不需要额外加装加长轴套。轮毂位置的轴孔公差按照常用的过渡配合设计，装配时可通过顶丝或者键槽实现周向固定，配合免键衬套使用时可进一步提升同轴度，降低高速运行时的动平衡校正难度。
