可倾斜式机用角度调节夹持虎钳结构

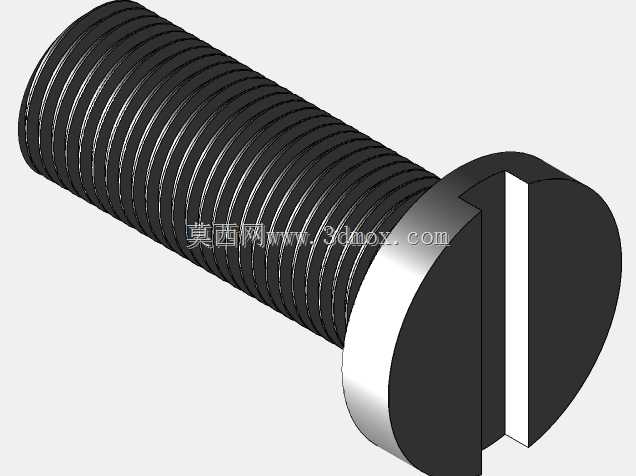

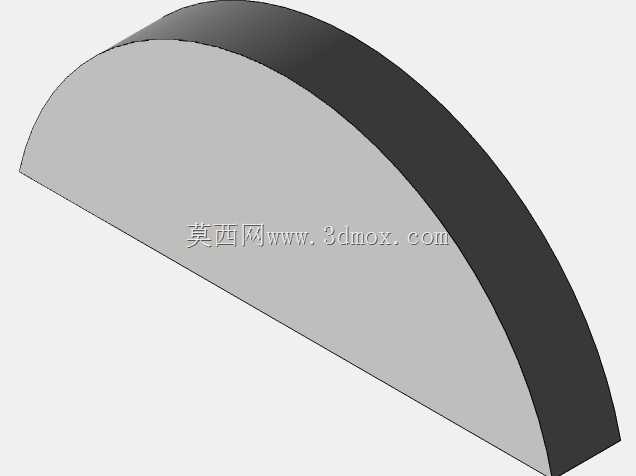

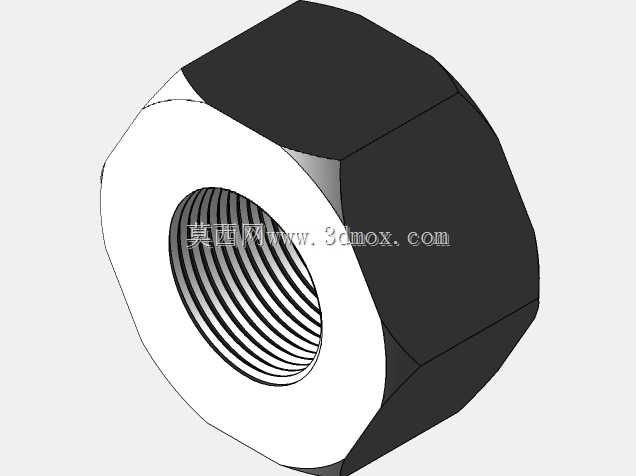

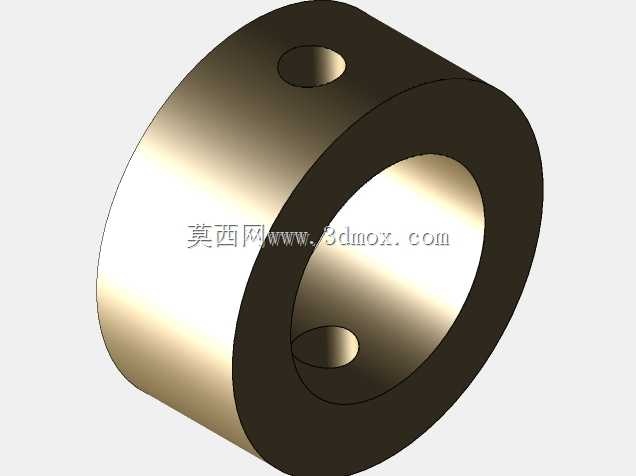

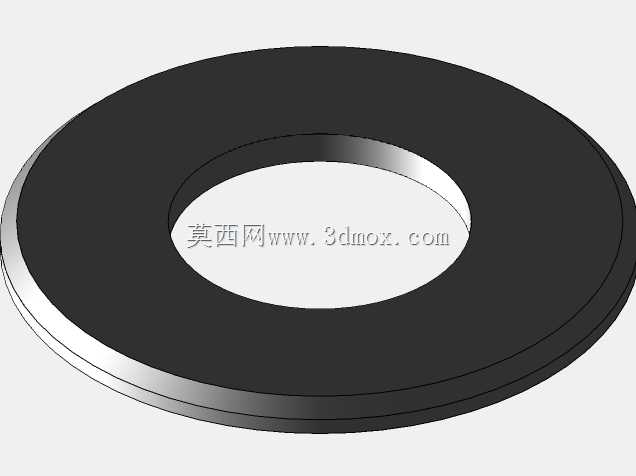

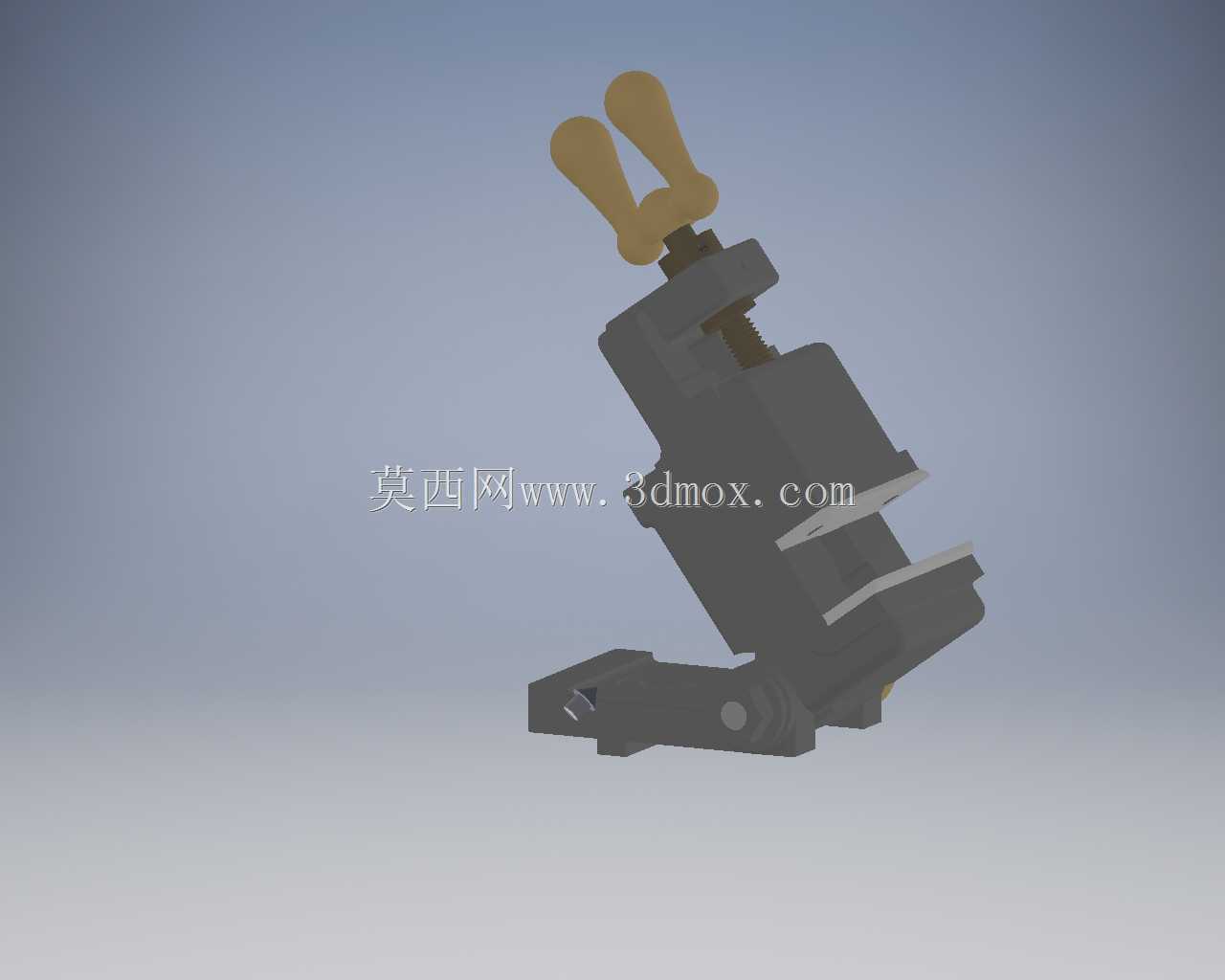

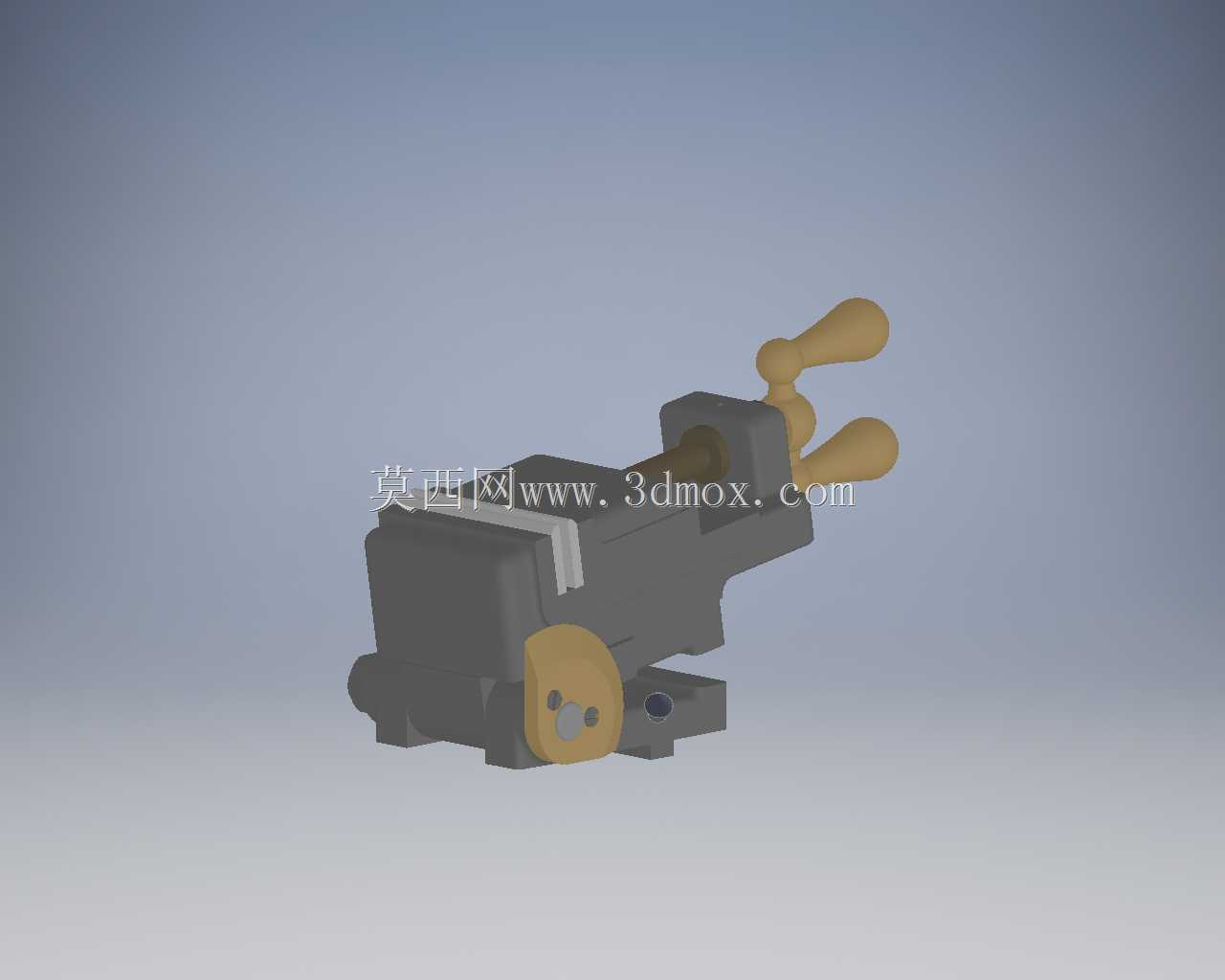

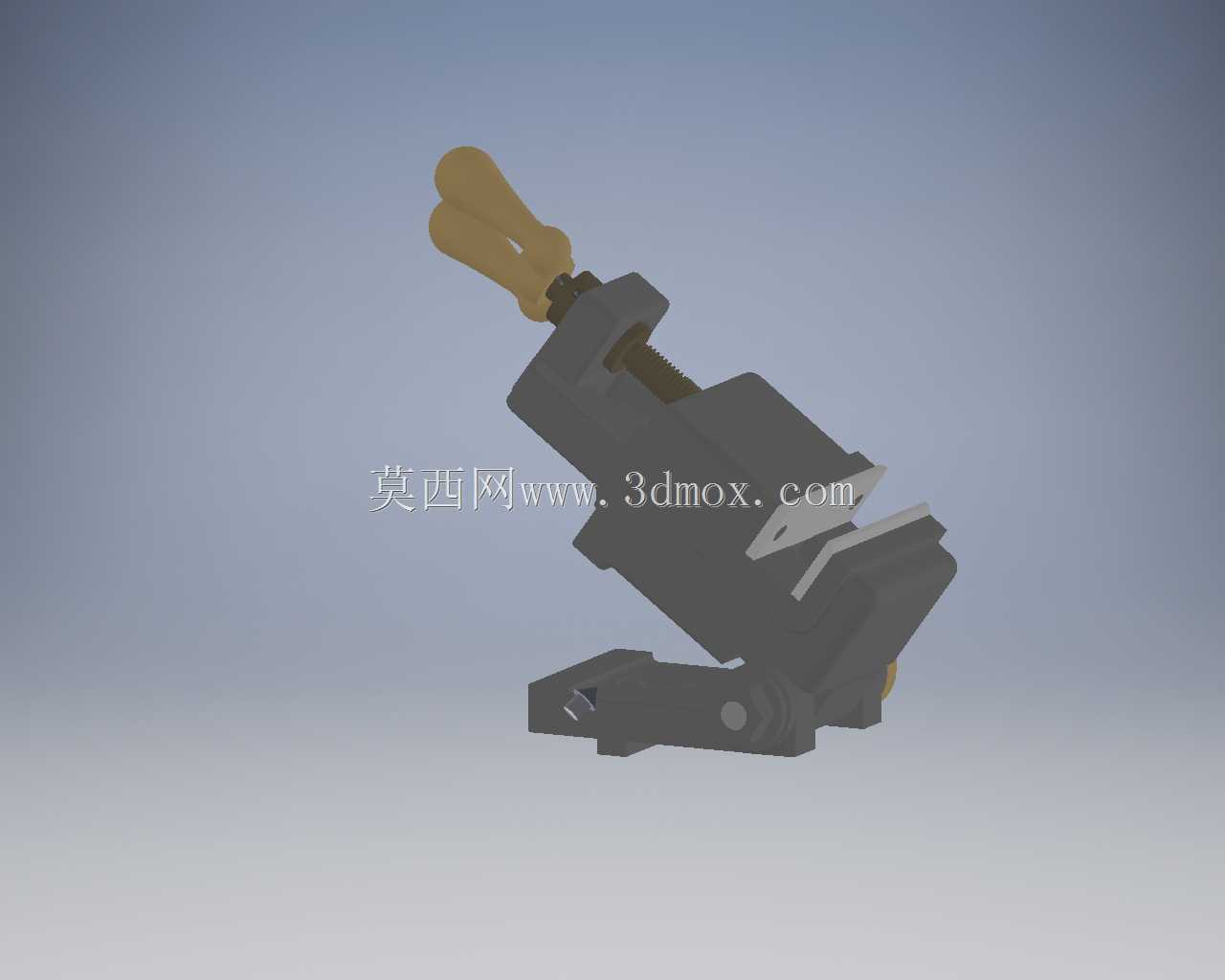

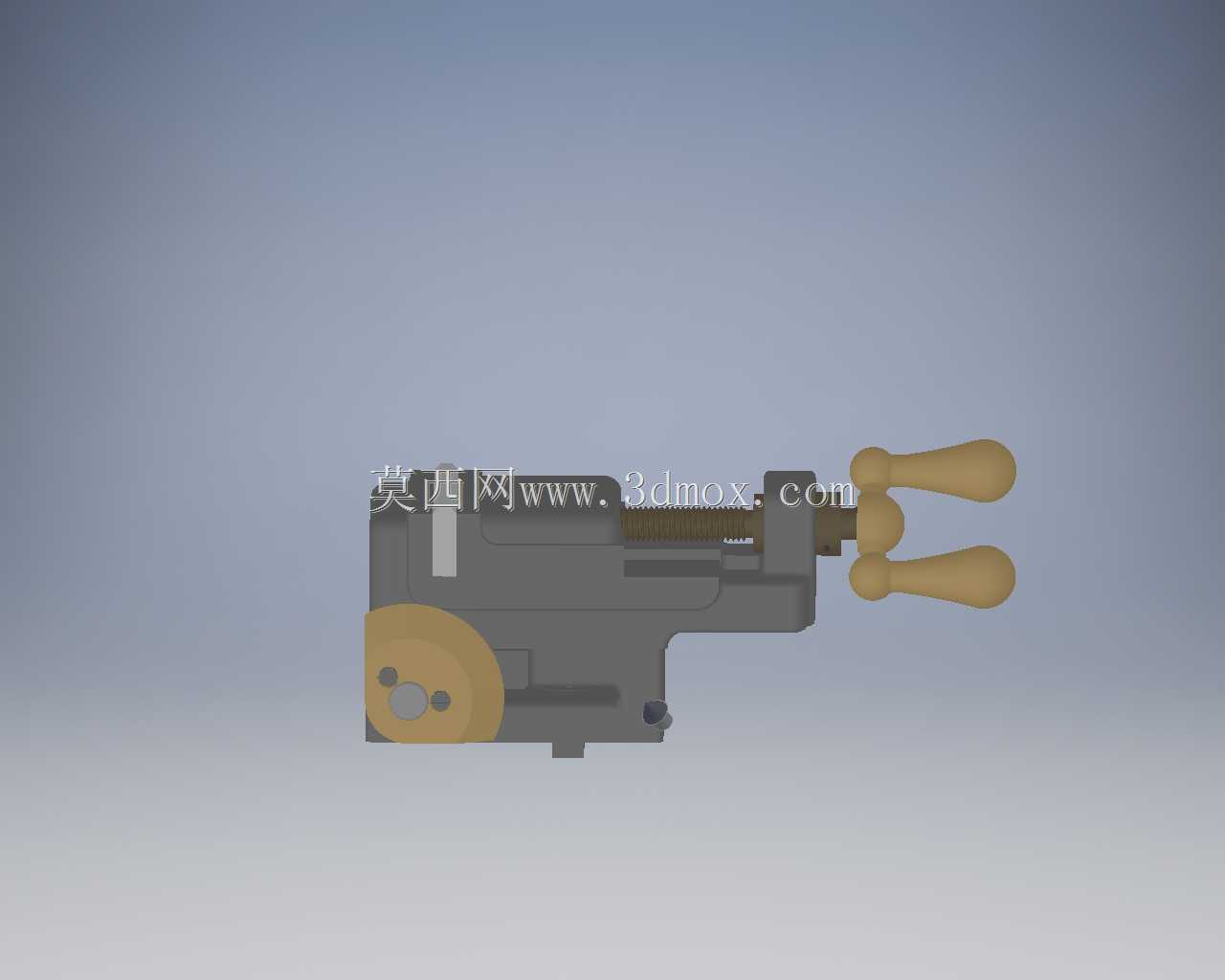

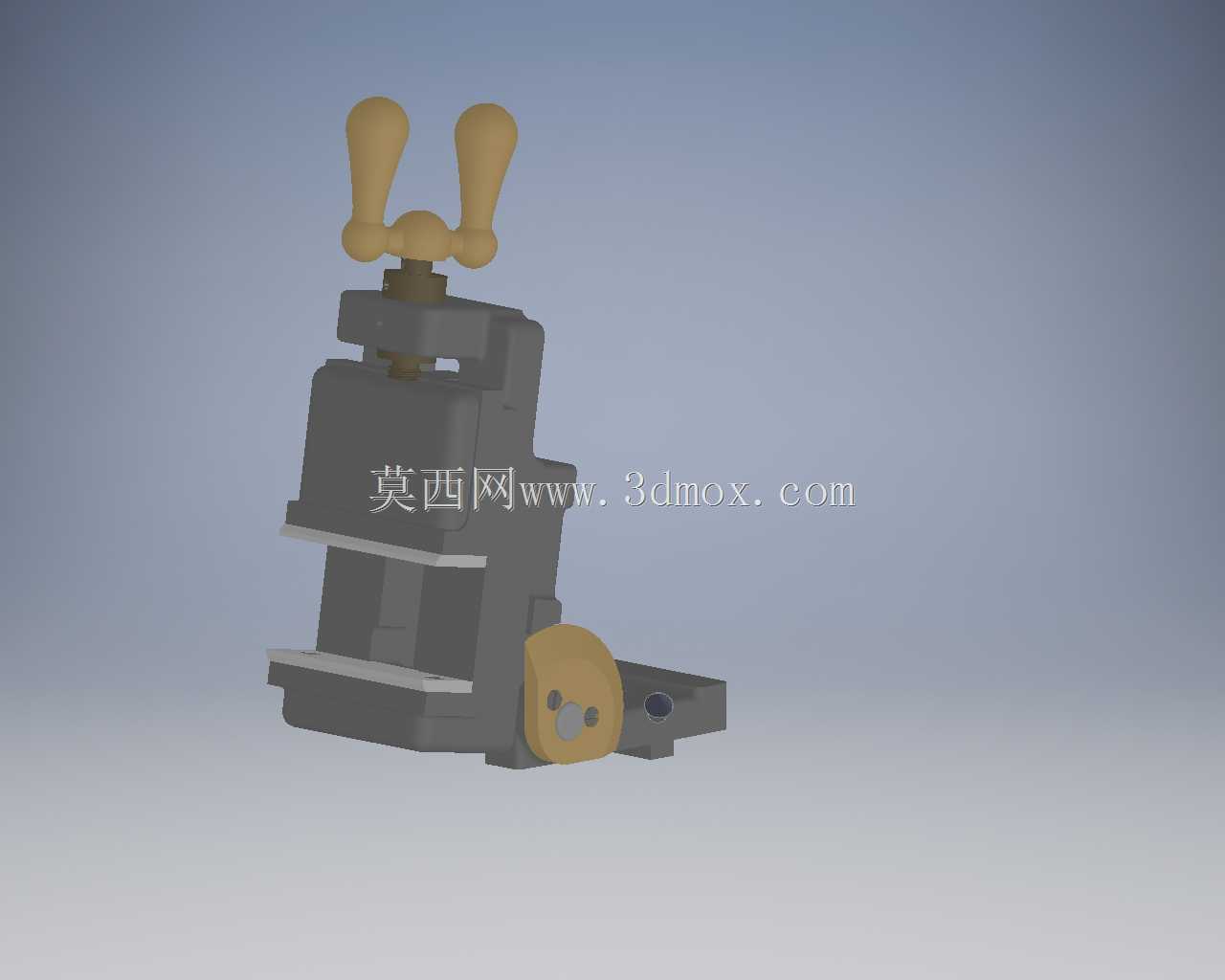

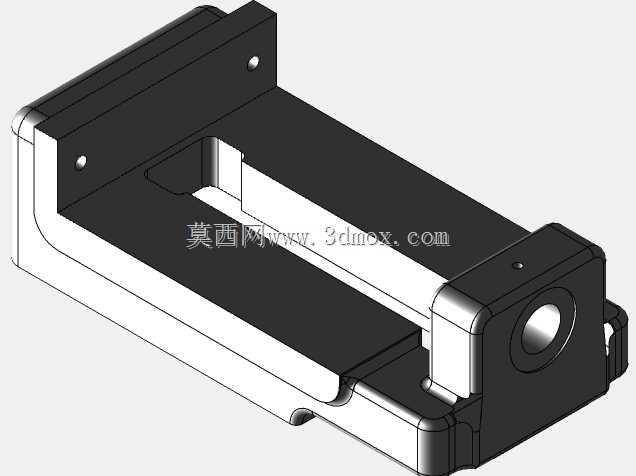

　　在常规机加工工位、工装调试台以及机械原理教学场景中，普通平口钳仅能完成水平方向的工件夹持，当需要对带倾斜角度的工件进行铣削、打磨、装配对位时，往往需要额外加装角度垫铁，不仅装夹效率低，多次叠加垫铁还会引入装夹误差，影响最终加工或装配精度。这款可倾斜虎钳的设计，正是针对这类场景的痛点做了结构优化，整体结构保留了传统虎钳的丝杠进给、活动钳身、固定钳身的核心夹持逻辑，额外增加了角度回转调节副与锁紧机构，可实现钳身整体在一定角度范围内的倾斜调整，调整到位后通过侧面的锁紧旋钮完成角度锁止，无需额外搭配角度垫块即可完成倾斜面工件的稳定夹持。从结构设计逻辑来看，这款虎钳的建模过程重点还原了多类机械配合约束的实际效果：

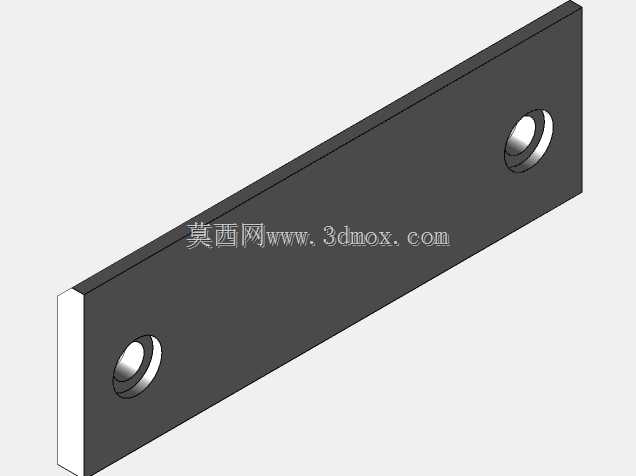

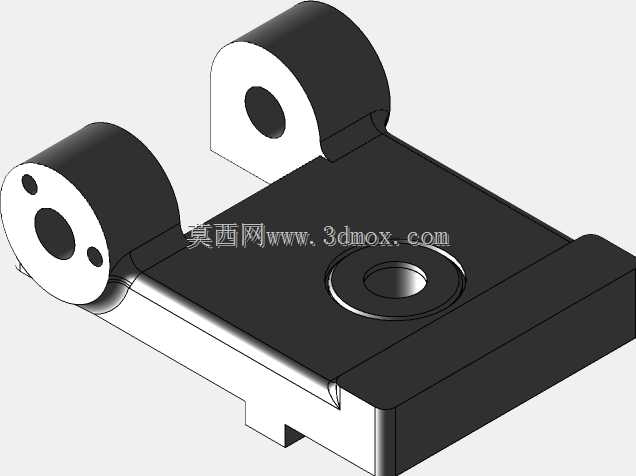

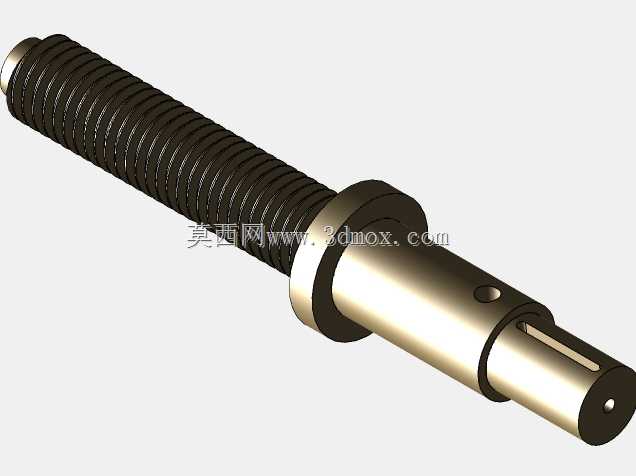

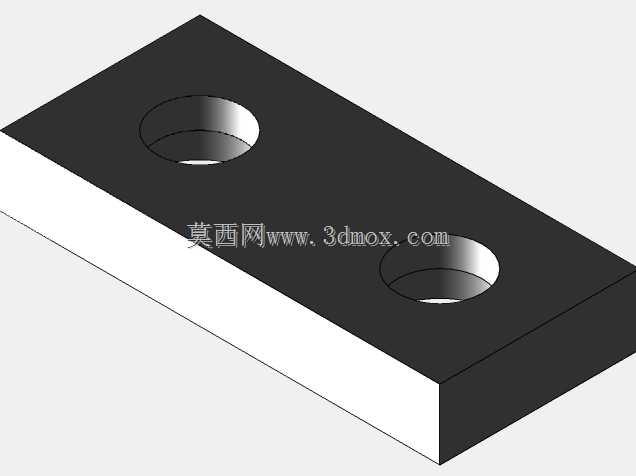

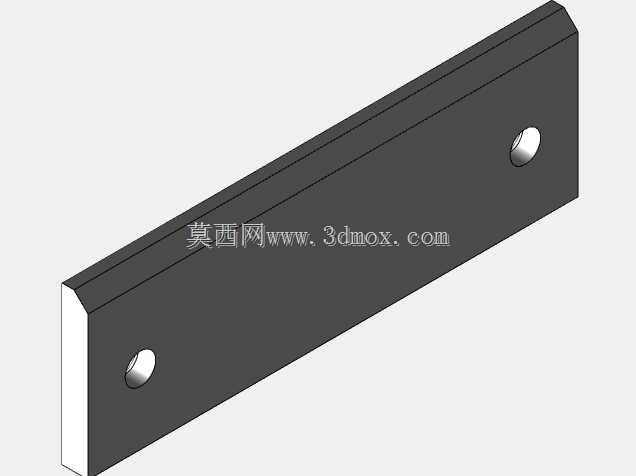

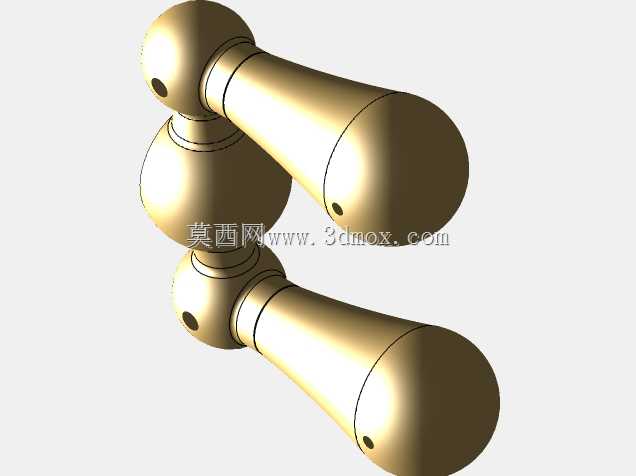

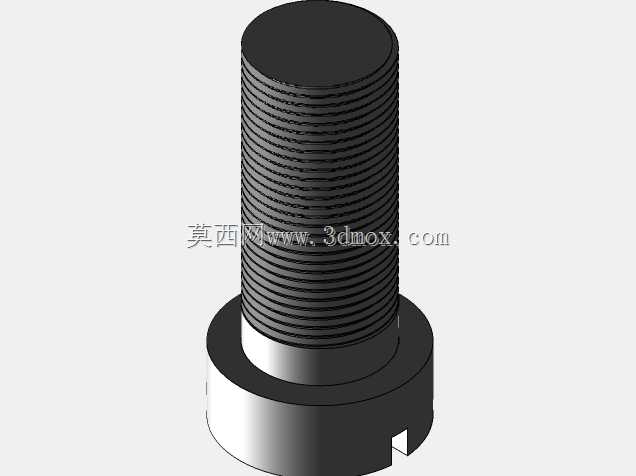

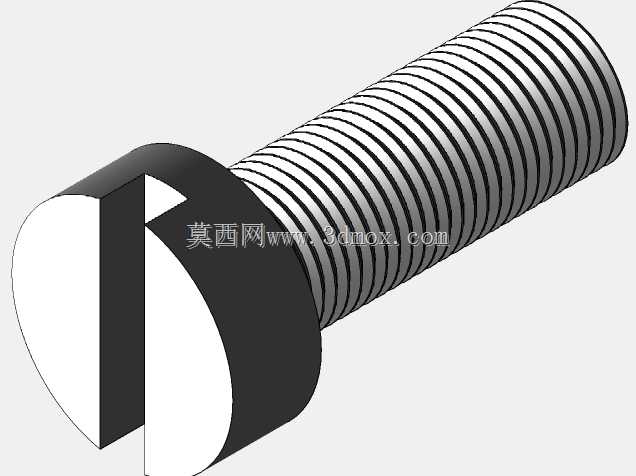

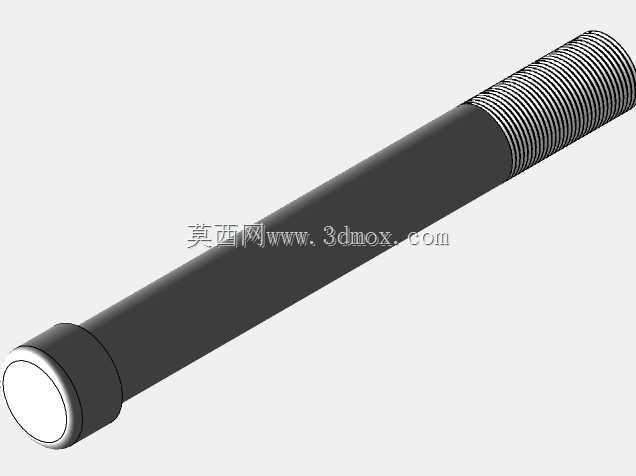

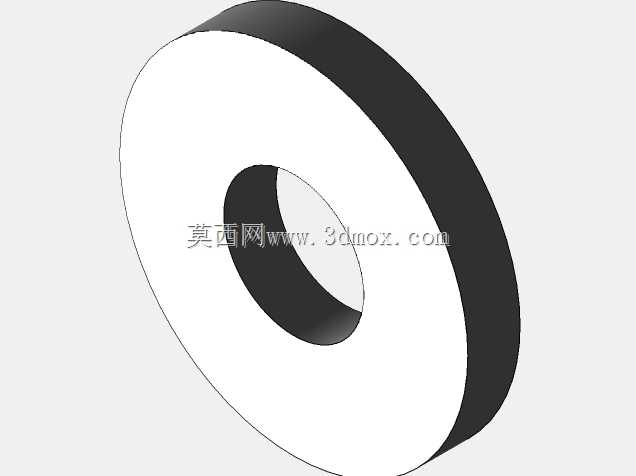

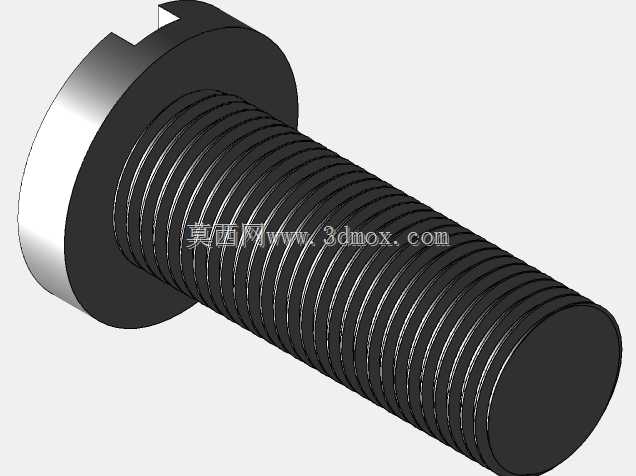

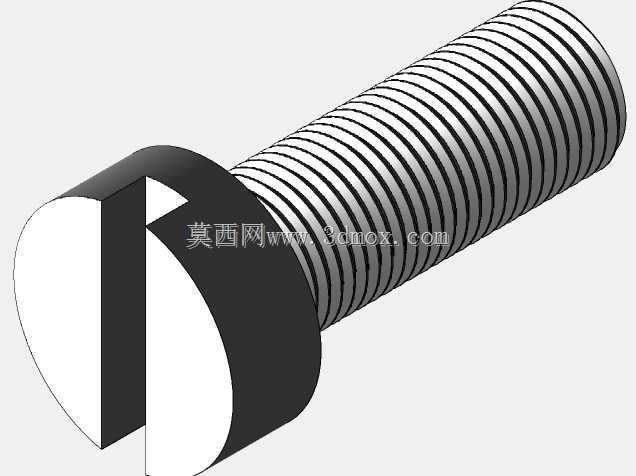

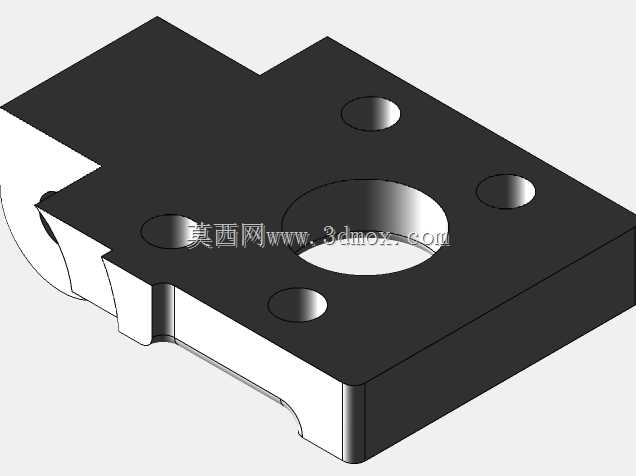

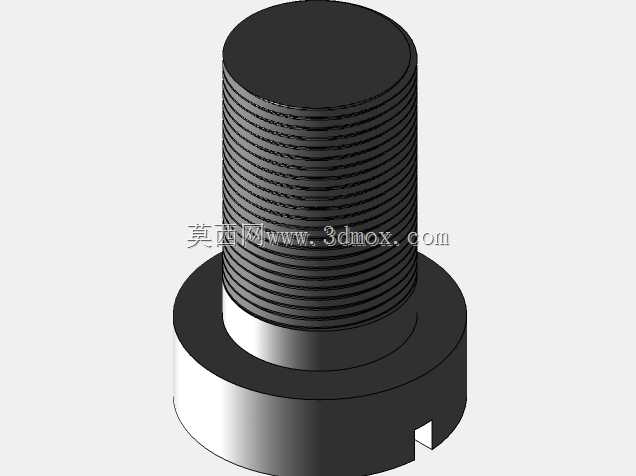

　　固定钳身与底座之间的旋转副采用了带定位刻度的铰接结构，可直观读取当前倾斜角度，避免反复试调对位；丝杠与活动钳身之间采用螺旋传动配合，转动尾部的摇把即可带动活动钳身沿导轨方向平稳进给，摇把的多手柄设计符合人工机效，单手即可完成大行程的快速开合，靠近夹紧位置时可借助手柄力臂增力，保证足够的夹持力避免工件窜动；钳口位置预留了标准钳口板的安装螺孔，可根据加工工件的材质更换软钳口、齿形钳口等不同配件，适配金属件、塑料件等不同材质工件的夹持需求，避免夹伤工件表面。从安装边界来看，这款虎钳的底座采用标准机用虎钳的安装孔位布局，可直接适配多数铣床、钻床、钳工台的T型槽安装尺寸，无需额外改造工作台面即可完成固定；整体外形尺寸控制紧凑，

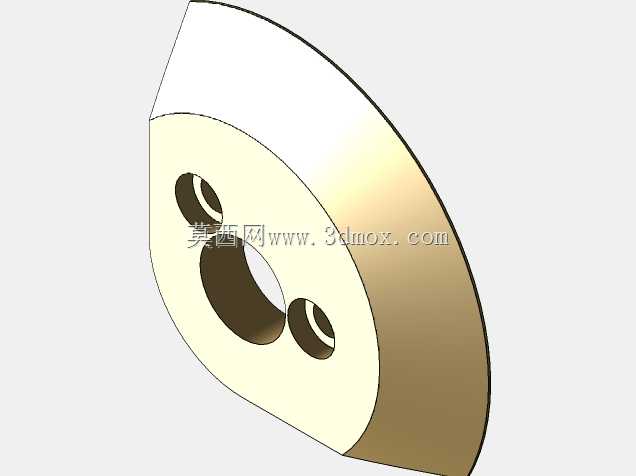

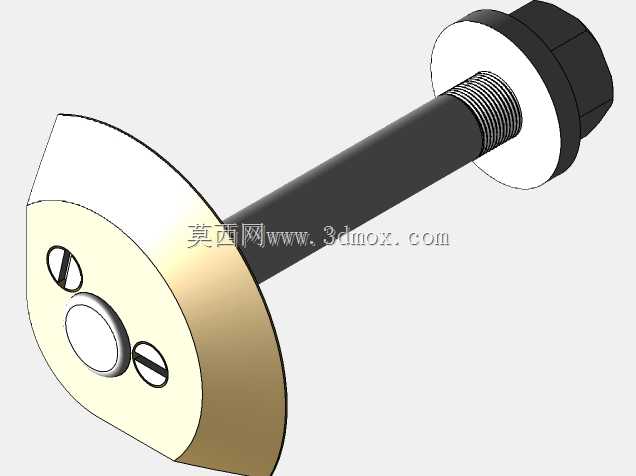

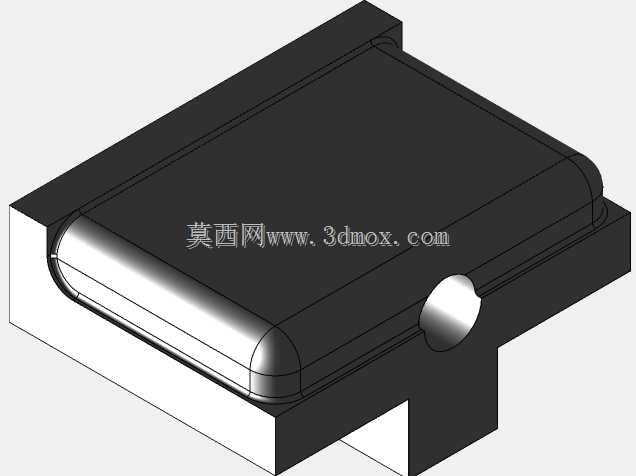

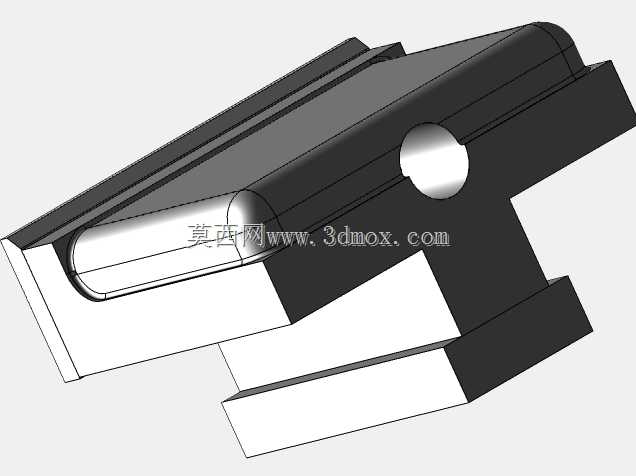

　　倾斜调节到最大角度时也不会超出常规小型机加工设备的工作台行程范围，不会与设备主轴、护罩等部件产生运动干涉。在机械教学场景中，这款模型可直观演示插入约束、角度约束、旋转-平移联动约束的实际应用效果，帮助初学者理解不同装配约束在实际工装结构中的作用逻辑；在实际生产场景中，这类倾斜虎钳可完成斜面钻孔、斜槽铣削、倾斜面装配对位等工序的工件装夹，减少装夹辅助时间，降低多次装夹带来的累积误差，提升小批量多工序加工的效率。钳身的导轨部分采用了燕尾槽配合结构，相比平导轨拥有更好的导向精度与抗倾覆能力，即使夹持偏重的工件进行倾斜角度加工，也能保证活动钳身进给顺畅无卡滞，锁紧机构采用了圆弧面抱紧设计，角度锁止后不会出现钳身滑移、角度偏移的问题，可承受常规铣削、钻削工序的切削力，满足小型零件加工的装夹刚性要求。
