LRS350电源表面安装固定结构设计

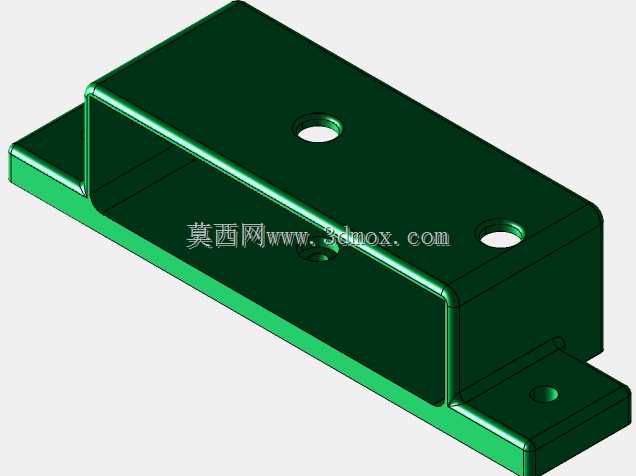

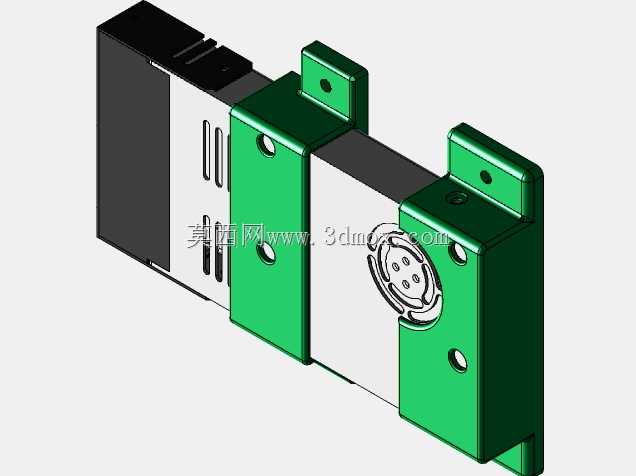

　　在工业通讯设备、小型工控机柜、桌面式通讯终端这类对安装空间有严格限制的场景里，开关电源的安装方式直接决定了内部走线的整洁度与后期维护的便捷性，这款适配LRS350系列开关电源的表面安装结构，正是针对这类场景的实际安装痛点做的适配设计。日常做设备内部结构排布时，很多场景没有预留标准导轨安装的卡位，或是需要将电源直接固定在设备侧壁、安装板的平整表面上，常规电源自带的安装孔位往往和现场安装孔位不匹配，强行安装会出现应力拉扯壳体、接线端朝向不合理的问题，这套安装结构就解决了这类适配问题。从功能特性来看，这套结构采用两侧分体式固定支架的设计，支架通过卡合与螺丝锁附的方式和电源壳体结合，不需要对电源本身的壳体做破坏性改装，

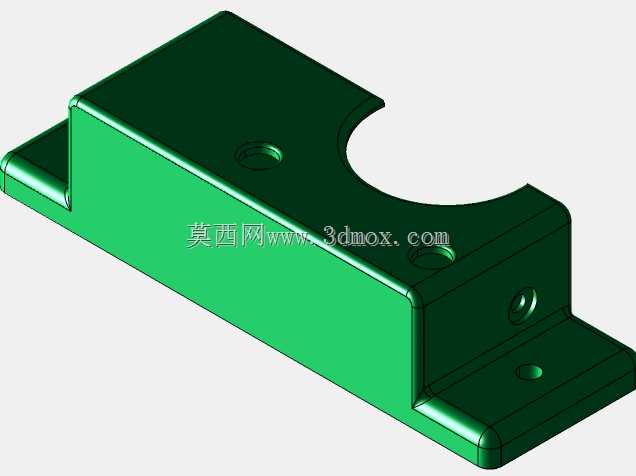

　　支架上预留的沉头安装孔可以直接通过M4螺丝固定在1.5-3mm厚的金属安装板或是绝缘安装面板上，安装后电源本体和安装面之间预留了2mm的间隙，既可以避免电源壳体和安装面直接贴合导致的散热不畅，也能给电源底部的走线留出足够的空间，不会压伤线材绝缘层。设计过程中首先考虑的是安装边界的控制，整套结构安装完成后，电源本体的宽度方向没有额外突出，长度方向仅在两端各延伸8mm的安装耳，整体占用的安装空间和电源本身的投影尺寸几乎一致，不会额外占用机柜内部的宝贵空间；接线端的朝向也做了适配，安装完成后电源的输入输出接线端朝向设备外侧，方便后期接线与检修，不需要探身到设备内部操作。支架的折弯角度做了90度直角强化处理，折弯处预留了R0.

　　5的圆角避免应力集中，在电源满负载重量的情况下，长期使用也不会出现支架变形、电源下坠的问题；表面做了和电源壳体一致的喷塑处理，和电源装配后整体性强，不会出现突兀的色差。另外支架上预留的1/4英寸-20标准孔位，可以兼容市面上常见的通讯设备安装挂点，不需要额外制作转接板，就能直接适配多数通讯机柜、壁挂式通讯终端的预装孔位，大幅减少现场安装的适配工作量。在散热设计上，支架没有遮挡电源本体侧面的散热格栅，空气可以顺着电源的散热风道正常流通，不会因为加装安装结构影响电源本身的散热效率，保证电源长期满负载运行时的温度处于合理区间。
