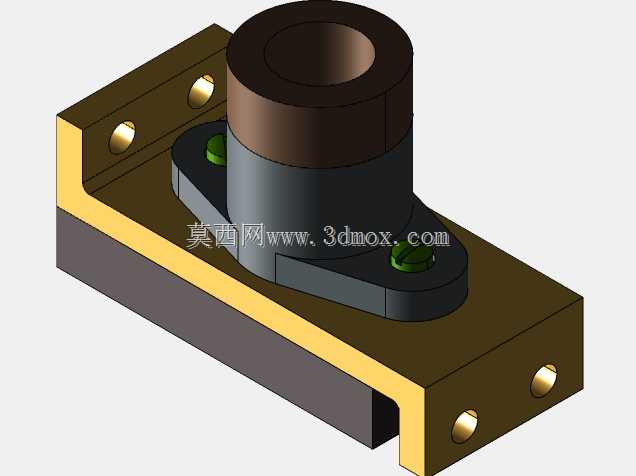

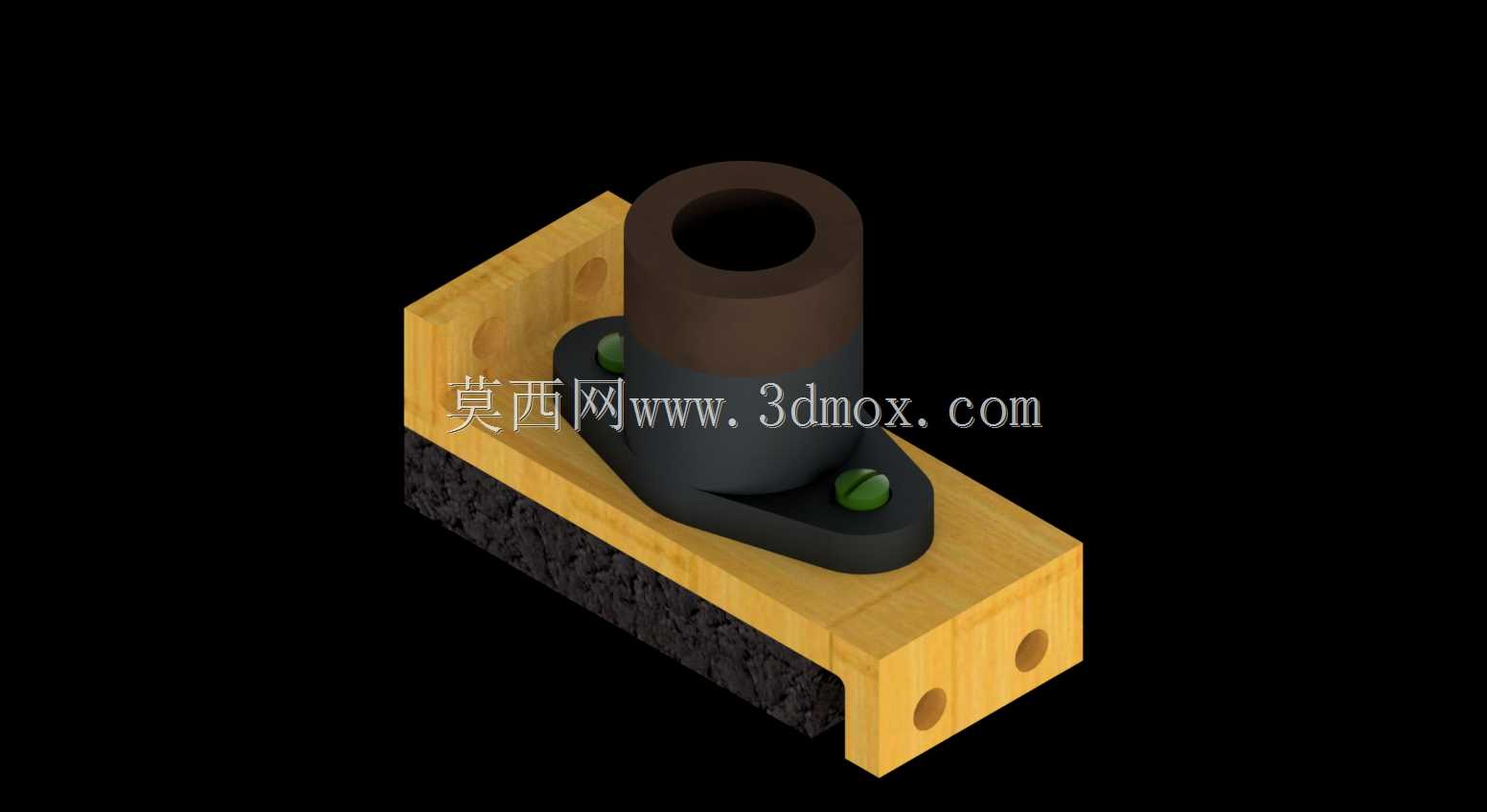

通讯设备用轴支架安装固定组件

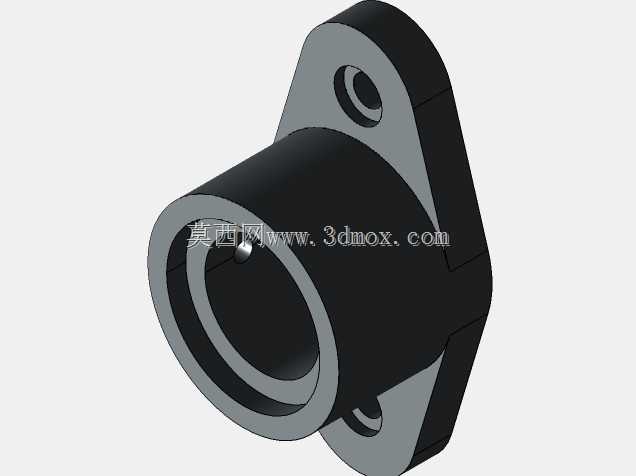

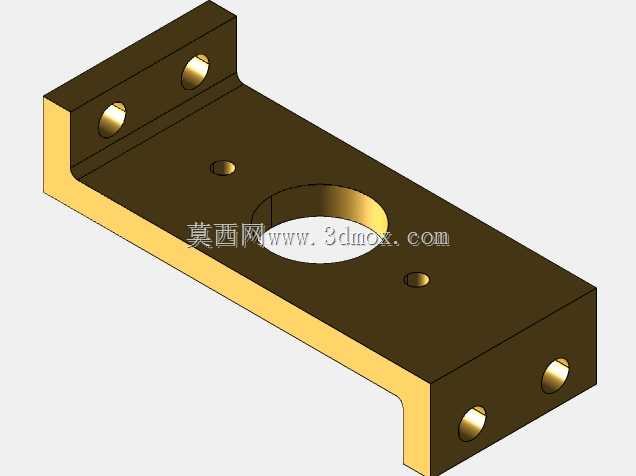

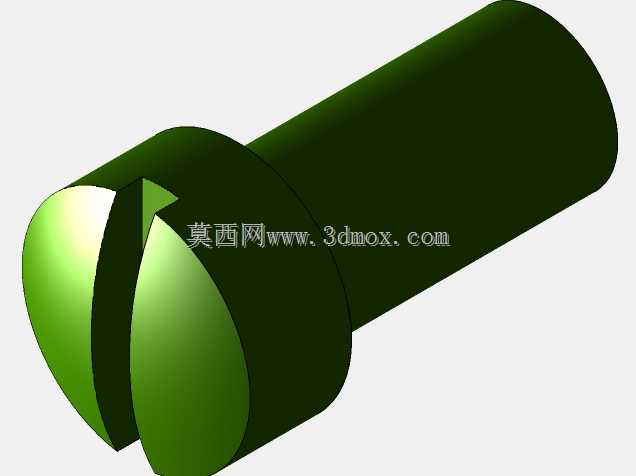

　　该轴支架组件主要应用于小型通讯终端设备内部的轴类零件支撑场景，常见于手持通讯设备、便携检测类通讯装置的转轴支撑部位，承担轴件径向定位、轴向限位以及载荷传递的核心作用，避免轴件在设备开合、转动过程中出现偏移、窜动问题，保障设备转动部位的运行稳定性。从结构设计来看，组件采用分体式装配思路，底部为带安装孔的L型基座，基座上预留两个沉头安装孔位，可通过标准紧固件直接固定在设备内部的安装基板上，基座与安装基板之间增设了一层缓冲垫层，能够吸收设备运行过程中产生的微幅振动，降低振动传递到轴件部位的能量，减少轴件连接部位的疲劳损耗。上部的轴套支撑座通过两颗内六角紧固件锁紧在基座平面上，支撑座主体为带轴孔的凸台结构，

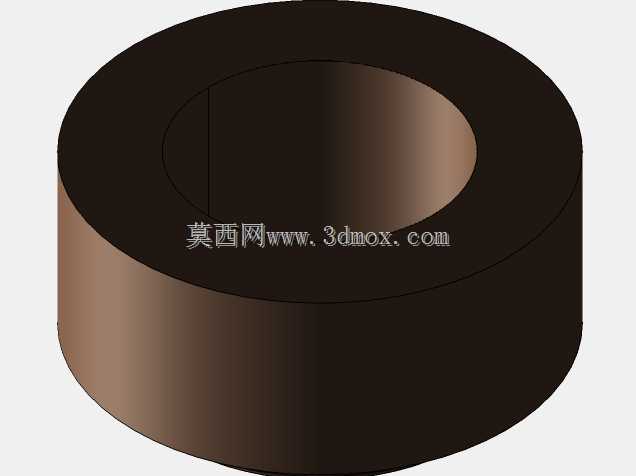

　　轴孔内壁做了适配轴径的公差配合设计，既可以保证轴件转动时的顺滑度，又能控制径向间隙在合理范围内，避免轴件转动出现旷量。支撑座与基座的贴合面做了平面度处理，保证装配后两者的贴合紧密性，不会出现局部翘曲导致的轴孔倾斜问题。在安装边界方面，L型基座的垂直立面与水平安装面呈90度直角，可适配设备内部带直角安装位的布局场景，水平安装面的长度、宽度尺寸经过紧凑化设计，在保证结构强度的前提下尽可能缩小占用空间，适配通讯设备内部紧凑的排布需求；轴套凸台的高度根据轴件的安装高度做了匹配设计，轴孔中心距基座安装面的高度尺寸经过精准核算，可保证轴件安装后与设备其他转动部件的同轴度符合装配要求。实际应用中，该组件可直接替换同安装尺寸的同类支撑件，

　　不需要对设备内部安装位做额外修改，装配流程简单，紧固件锁紧后即可完成轴件的支撑定位，能够有效降低装配环节的工时消耗。结构选材上，基座采用硬质工程材料制作，具备足够的结构刚度，可承受轴件传递的径向载荷与轴向冲击力，轴套部位采用耐磨材质，长期转动使用下磨损量极小，可延长组件的整体使用寿命，减少设备后期维护更换的频次。
