内燃机分体式连杆结构参数化设计

　　本次呈现的是内燃机核心传动部件分体式连杆的参数化结构设计，这类部件是往复式动力机械里连接活塞与曲轴的核心传力构件，日常在车用汽油机、小型通用柴油机、空压机这类做往复回转转换的设备里都能见到它的身影，工作过程中需要同时传递活塞往复运动产生的爆发压力，还要把直线运动转换为曲轴的旋转扭矩输出，受力工况复杂，既要承受交变的拉压载荷，还要应对活塞换向带来的侧向冲击，因此结构设计的合理性直接影响整套动力单元的运行寿命与可靠性。

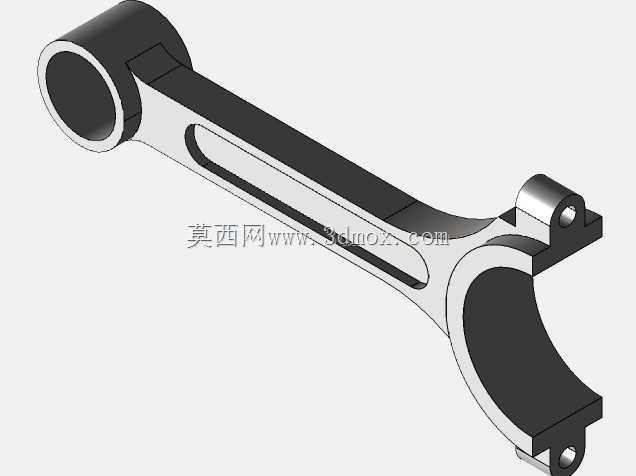

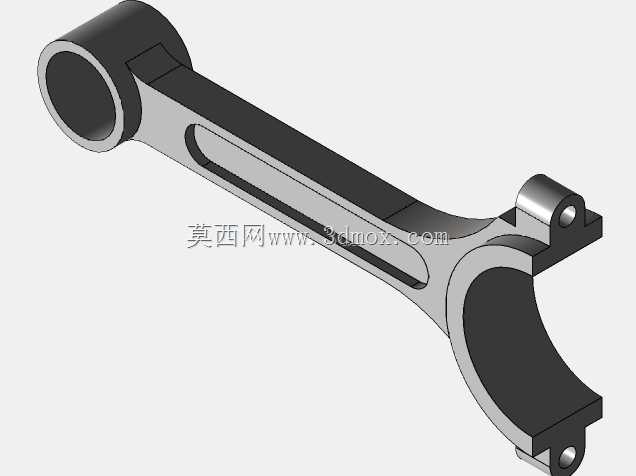

　　从结构设计思路来看，该连杆采用了平切口分体式大头设计，小头端为整体式整圆结构，用来装配活塞销，杆身采用了工字形截面构型，这种截面设计是在长期工程实践中优化而来的——在相同的材料截面积下，工字形截面能获得更大的截面惯性矩，在保证杆身抗弯、抗扭刚度的前提下尽可能降低结构自重，减少往复运动产生的惯性力，适配高转速工况下的动平衡要求。大头端的分体结构通过螺栓实现上下轴瓦盖的锁紧，拆分后的开口结构可以直接绕过曲轴的曲柄销完成装配，不需要额外拆解曲轴组件，大幅降低了动力单元的装配与后期维护难度，大头内侧的圆弧面是用来安装轴瓦的定位面，设计时预留了标准轴瓦的装配过盈量，保证工作状态下轴瓦不会随曲柄销转动出现位移。

　　在安装边界与尺寸适配层面，小头端的内孔直径需要和对应排量机型的活塞销尺寸做匹配，外圆与活塞销座的间隙要预留热膨胀余量，避免工作温度升高后出现卡滞；大头端的内孔直径匹配对应曲轴的曲柄销直径，轴瓦盖的锁紧螺栓孔位置度有严格公差要求，装配时需要按规定扭矩对角拧紧，避免轴孔失圆导致的偏磨。杆身的长度尺寸直接决定了发动机的压缩比与连杆比，设计时需要结合活塞行程、曲轴回转半径做参数化匹配，杆身表面的减重槽设计在不削弱结构强度的前提下进一步降低了往复质量，两侧的过渡圆角都做了应力释放处理，避免交变载荷下圆角位置出现应力集中引发的疲劳断裂。

　　实际应用中这类连杆的参数化模型可以直接适配不同排量的动力机型改型设计，通过调整大小头孔径、杆身长度、截面厚度等参数就能快速生成对应规格的连杆结构，不需要从零开始重新建模，大幅缩短了动力机械的研发迭代周期，模型的结构细节完全贴合实际加工工艺要求，所有的倒角、退刀结构、螺栓安装位都符合实际生产的加工逻辑，可以直接作为结构有限元分析、运动仿真的基础模型使用，帮助设计人员快速完成连杆组件的刚度校核、疲劳寿命验算等前期开发工作。
