单自由度旋转环连杆传动结构设计

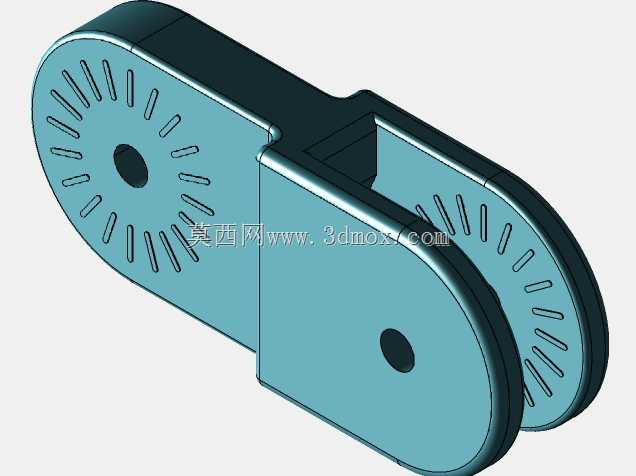

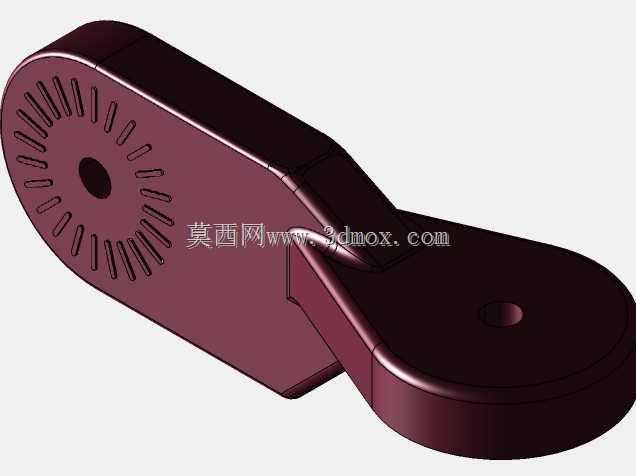

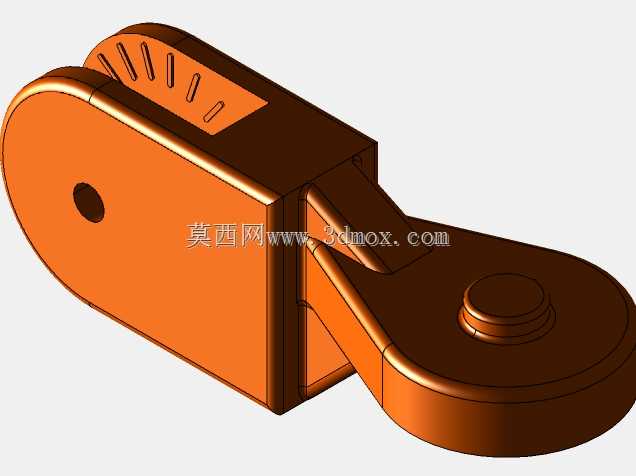

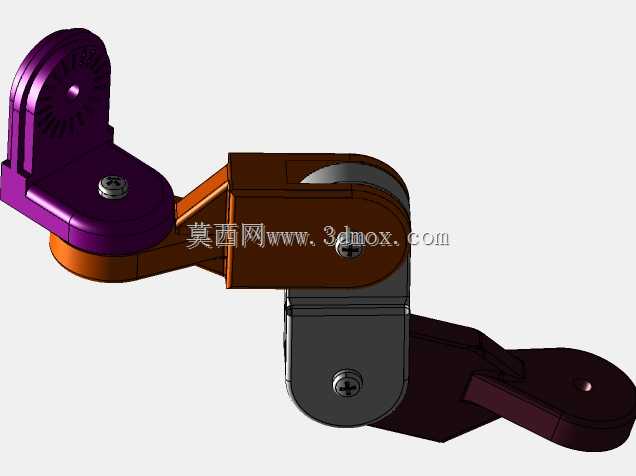

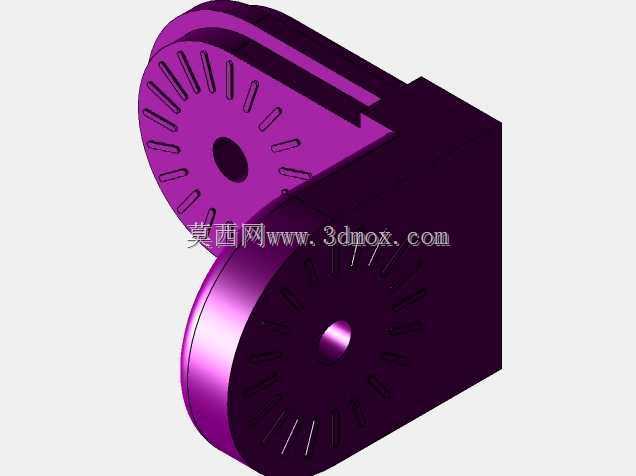

　　该旋转环连杆属于铰接式传动构件，核心采用单自由度运动约束设计，在多工位联动设备、小型自动化执行机构中承担定轨迹动力传递的作用，可在预设转角范围内完成相邻组件的同步摆动动作，避免多自由度带来的运动干涉问题。从实际装配场景来看，这类连杆常应用在需要往复摆动输出的工位上，比如小型通讯设备的角度调节支架、轻工设备的翻盖联动机构、检测设备的探头摆转组件中，依靠铰接副的配合实现稳定的力矩传递，不会出现运动过程中的卡滞或窜动。设计阶段优先考虑了铰接点的受力分布，两端的安装耳座做了加厚圆弧过渡处理，避免应力集中导致的构件变形，中间的连接臂采用变截面结构，在保证整体刚性的前提下尽可能降低构件自重，减少运动过程中的惯性冲击。安装边界上，

　　两端铰接孔的同轴度公差控制在0.02mm以内，可适配标准规格的圆柱销与锁紧螺钉，装配时无需额外做配磨加工，直接与对应安装座对接即可完成组装；整体回转行程可根据实际使用需求调整铰接点的限位位置，默认状态下可实现0-120度范围的摆角输出，运动过程中连杆各部位不会与周边常规安装结构产生干涉。从结构细节来看，各铰接位置都预留了标准紧固件的安装空间，锁紧螺钉采用沉头设计，装配后螺钉端面不超出构件表面，不会在运动过程中剐蹭周边部件；构件的各棱边都做了R0.5-R1的圆角处理，既避免加工过程中的锐边割手问题，也能减少应力集中带来的疲劳损伤。在传动特性上，单自由度的约束设计让整个连杆的运动轨迹完全确定，

　　无需额外添加导向组件即可保证输出动作的一致性，适合对运动重复精度有一定要求的轻载传动场景，相比多连杆复合机构，该结构零件数量少，装配维护难度低，铰接副的磨损后仅需更换连接销即可恢复原有精度，后期维护成本较低。实际选型时可根据传递力矩的大小调整连杆臂的截面厚度，当前结构适配的最大传递力矩约为2N·m，可覆盖大部分小型自动化设备、消费电子类调节机构的使用需求，安装时仅需保证两端铰接座的安装面平行度即可，对装配公差的宽容度较高，适合批量装配的生产线使用。
