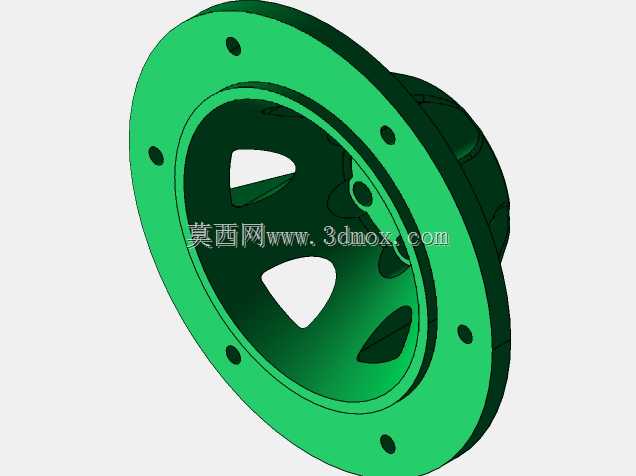

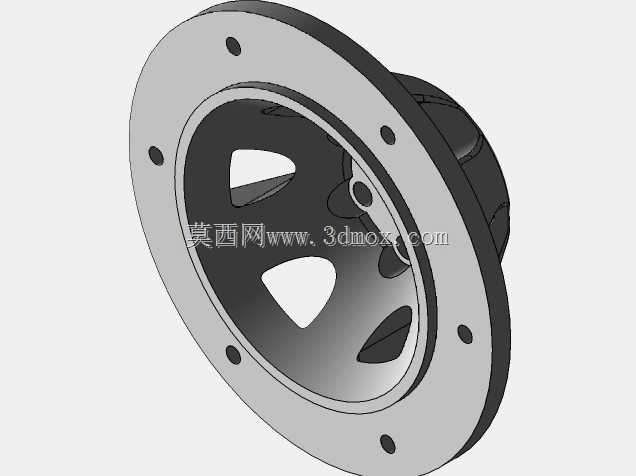

这类带法兰安装边的筒状连接座,常应用在需要实现轴向定位、周向扭矩传递的动力衔接场景中,比如小型传动系统的壳体衔接端、泵类设备的端盖连接位、或是小型回转部件的安装基座,核心作用是在有限的安装空间内,同时实现部件的轴向固定、径向定位以及动力传递路径的衔接。从结构设计来看,法兰端面上均匀分布的六个安装通孔,是用于穿设连接螺栓,实现与对接端面的刚性固定,孔位的分布圆直径需要匹配对接件的安装孔位参数,保证螺栓穿设时无干涉,同时法兰边的厚度设计需要满足螺栓预紧力下的结构强度要求,避免长期受载后出现法兰变形导致连接松动。筒身部分与法兰边采用圆弧过渡衔接,能够有效降低应力集中系数,避免在交变载荷作用下过渡位置出现疲劳裂纹,提升部件的长期运行可靠性。
法兰内侧开设的三个三角形镂空减重孔,是在保证法兰整体结构刚度的前提下,尽可能削减部件的整体重量,这类设计常见于对自重有要求的移动设备、或是需要降低转动惯量的回转部件衔接位置,减重孔的边缘都做了圆角处理,避免加工和使用过程中出现应力集中,同时也能减少加工时的材料去除量,降低加工成本。内侧的环形定位止口,是用于和对接部件的凸台实现配合定位,保证两个连接部件的同轴度,止口的配合公差一般选用小间隙配合或者过渡配合,既能够保证装配时的定位精度,又不会出现装配卡滞的问题。筒身内部的空腔结构,既可以为内部穿过的轴类零件提供避让空间,也可以容纳部分密封件、轴承等小型配套零件,实现一个部件同时承担连接、定位、容纳多重功能,减少装配环节的零件数量,
提升整体装配效率。在实际建模过程中,这类零件需要重点关注安装孔的位置度公差、止口的圆柱度公差以及法兰端面的平面度要求,这些形位公差直接影响最终的装配精度和连接可靠性,建模时需要优先确定基准轴线,以法兰端面和止口轴线为主要设计基准,再依次排布安装孔、减重孔等结构,保证各特征之间的位置关系符合实际装配需求。
