1.25规格侧通式软管流体分离接头

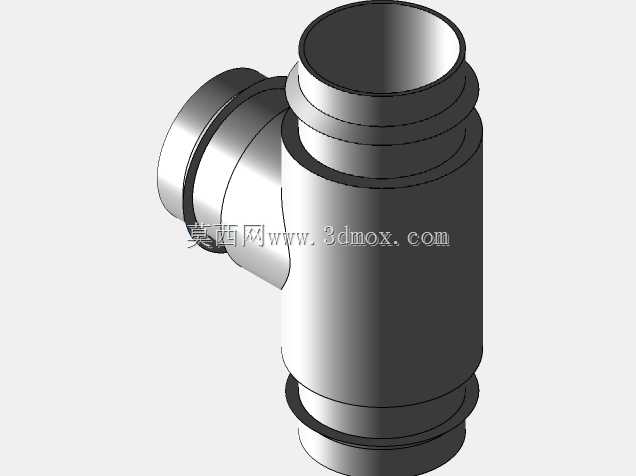

　　这款侧通式软管分离接头主要面向低压流体输送管路的分流、支路引出场景，常见于小型给排水系统、气动回路、低压输油管路以及民用净水设备的管路布设环节，用来在不切断主通路的前提下引出侧支路，实现单路输入下的双通路流体分配，或是在支路端完成流体的杂质截留、压力检测等拓展功能。从结构设计来看，主体采用等径直通加90度侧通的三通构型，主通路两端做了多层环形凸筋的竹节式结构，适配内径1.25英寸的柔性软管，安装时直接将软管套入凸筋段，依靠软管自身弹性卡在环形凹槽内，配合喉箍锁紧即可达到可靠的密封与防脱效果，无需额外加工螺纹或焊接，大幅降低现场管路改装的作业难度。侧通接口采用同规格的竹节式快插结构，与主通路保持垂直布局，

　　能够最大程度减少侧支路引出时对主通路流体流态的干扰，避免主通路流体在接口处形成紊流、压损过大的问题。设计阶段充分考虑了安装边界的限制，主体外壁做了等直径的圆柱面处理，没有突出的棱角或额外结构，安装时相邻管路的最小避让距离仅需比接头外径大5mm即可，适合在设备内部狭小的管路排布空间内使用，不会和周边的线束、结构件产生干涉。接头的壁厚按照1.0MPa工作压力做了等强度校核，直通路与侧通路的相交位置做了圆弧过渡处理，避免直角相交带来的应力集中问题，长期在带压工况下使用不会出现开裂、渗漏的问题。实际选型使用时需要注意，该接头适配的软管硬度需在邵氏60A到80A之间，过硬的软管无法完全贴合环形凸筋的凹槽，容易出现密封失效渗漏，

　　过软的软管在承压时容易从接头处脱出，配套喉箍的锁紧位置需要对准最外侧的环形凸筋，不能偏移到凸筋之间的凹槽内，否则会削弱防脱能力。侧通路如果用来接检测仪表，需要在侧通端加装适配的转接头，不能直接将硬管强行套入竹节结构，避免硬管边缘割伤接头表面导致密封失效。日常维护时只需定期检查软管的老化情况，接头本身采用一体成型结构，没有活动密封件，无需额外的润滑或密封件更换，长期使用的可靠性远高于拼装式的三通接头。
