TITAN-47M型通讯连接基座反向工程结构

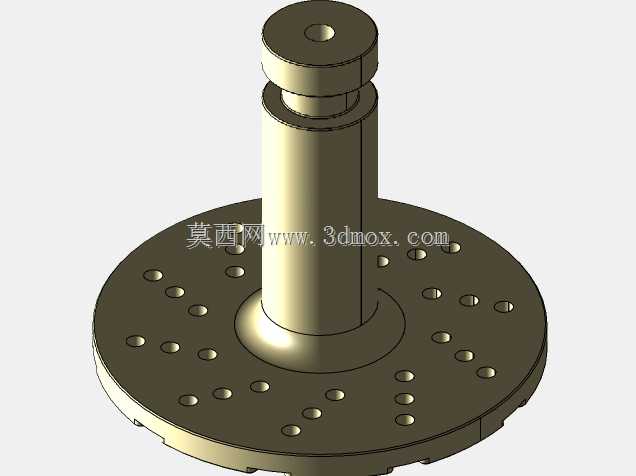

　　该结构件为通讯设备配套的连接基座，主要应用于通讯机柜内部模块的承载与信号转接场景，在通讯基站、室内分布式通讯系统中承担核心连接定位作用，可实现上部功能模块与下部安装基板的刚性固定，同时保证模块安装后的同轴度精度，避免通讯模块因安装偏移出现信号接触不良的问题。从结构设计来看，下部圆盘为安装基准面，盘面均匀排布多组沉头安装孔，孔位采用非对称环形排布逻辑，既可以适配不同规格的安装基板孔位，也能通过多螺栓紧固的方式分散承载应力，避免长期使用后基座出现倾斜偏移；圆盘中心向上延伸的阶梯轴为定位核心，轴段采用多阶直径设计，每一段轴径对应上部模块的不同配合公差，最顶端的中心小孔为定位销孔，可插入定位销实现上部模块的周向防转，

　　避免模块在震动环境下出现转动错位。设计过程中优先考虑了安装边界的适配性，下部圆盘的外径尺寸控制在常规通讯模块安装位的通用尺寸范围内，不会超出机柜内部的安装预留空间，阶梯轴的总高度经过反复校核，既保证上部模块安装后不会与周边其他元器件产生干涉，也能让模块的连接端口刚好对齐机柜内部的走线槽位置，减少线缆弯折的应力集中。反向工程还原过程中，重点校核了各安装孔的位置度公差、阶梯轴各段的同轴度公差，以及圆盘安装面的平面度要求，确保还原后的结构件可以直接替换原有损坏的基座，不需要额外进行二次加工。实际使用中，该基座的圆盘底面与安装基板完全贴合，通过盘面的沉头孔穿入螺栓完成固定，上部通讯模块顺着阶梯轴套入后，通过顶端的定位销锁定周向位置，

　　再配合模块自带的锁紧结构完成整体装配，整个安装过程不需要额外的定制工装，现场运维人员可快速完成更换作业。结构的应力分布经过优化，阶梯轴与圆盘连接位置做了圆弧过渡处理，避免应力集中导致的轴根断裂问题，盘面的孔位边缘也做了倒角处理，既可以去除加工毛刺，也能在安装螺栓时起到导向作用，降低安装对位的难度。
