绕组调整工装组件结构设计方案

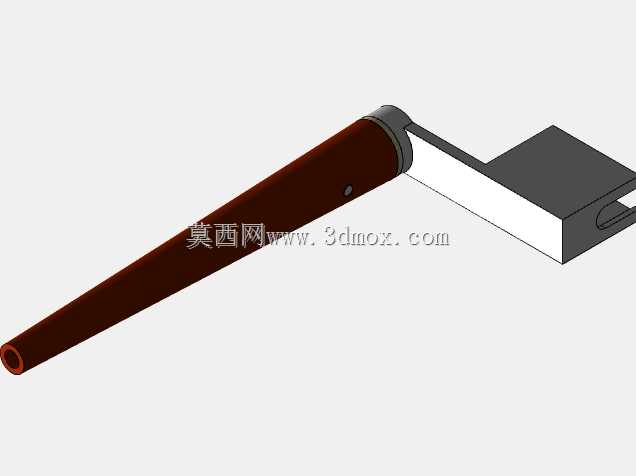

　　这套调整组件主要面向通讯线缆绕组加工工序的现场装配需求，在通讯类线材生产的绕组整形、线匝对位环节，替代传统人工徒手调整的作业方式，解决细径漆包线绕组整形时受力不均、线匝偏移超差的常见问题。整套组件分为三个功能独立的模块，分别是锥形导向套、L型定位基座以及带旋钮的压紧调节单元，三个模块配合完成绕组穿入、定位、压紧微调的全流程动作。锥形导向套采用长锥面结构，锥度按照常用通讯绕组的内孔适配范围设计，小端直径匹配最小规格绕组的内孔尺寸，大端直径覆盖常规加工批次的最大绕组内径，锥面做了顺滑过渡处理，绕组穿入时不会刮伤漆包线的绝缘层，锥体内孔为中空结构，可穿过待调整的绕组引线，避免引线弯折损伤。

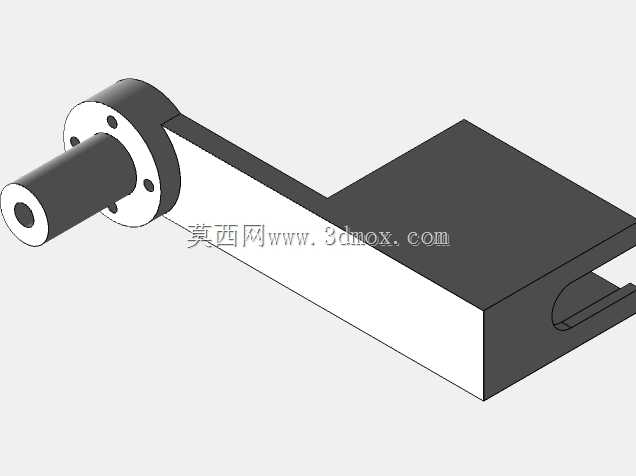

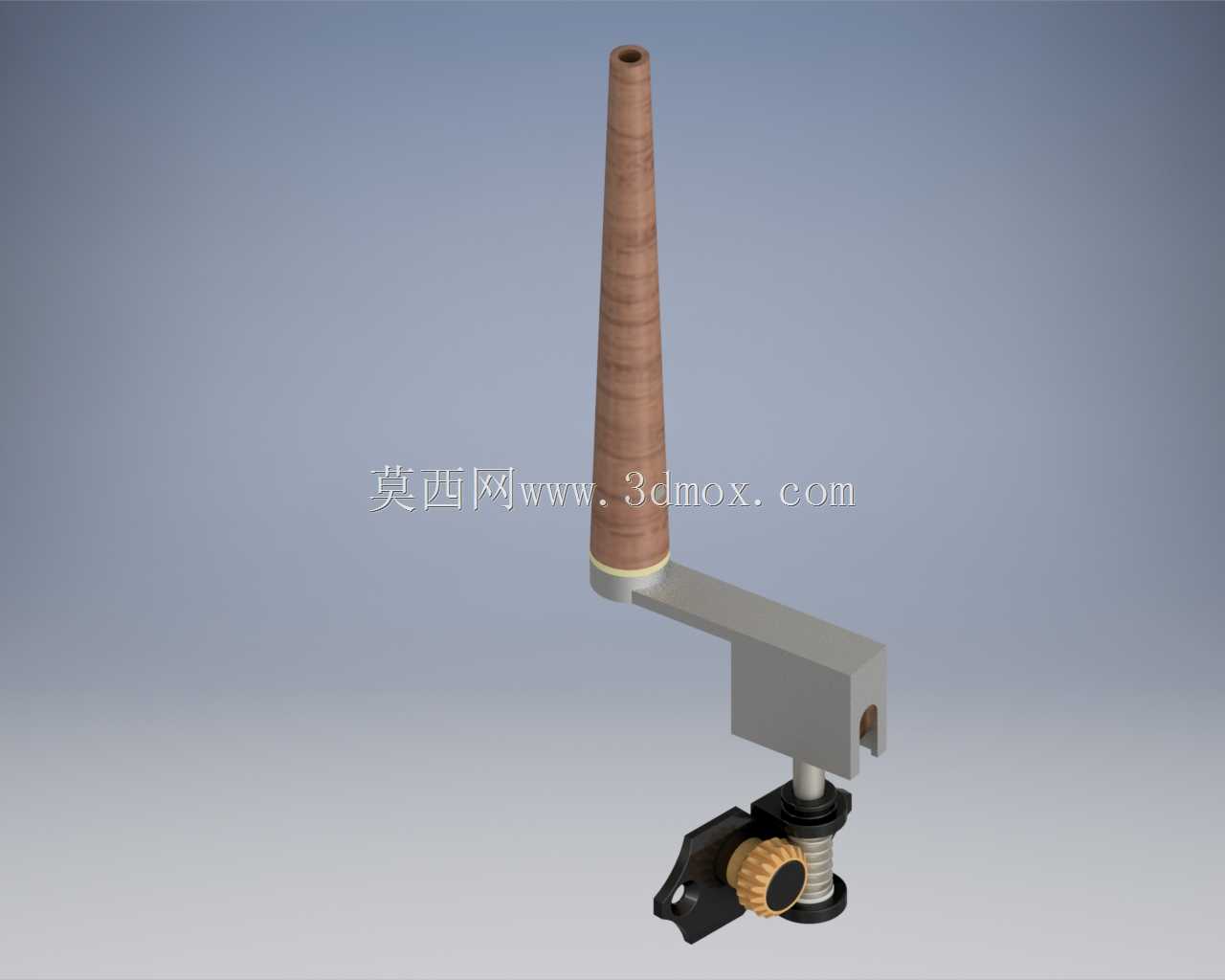

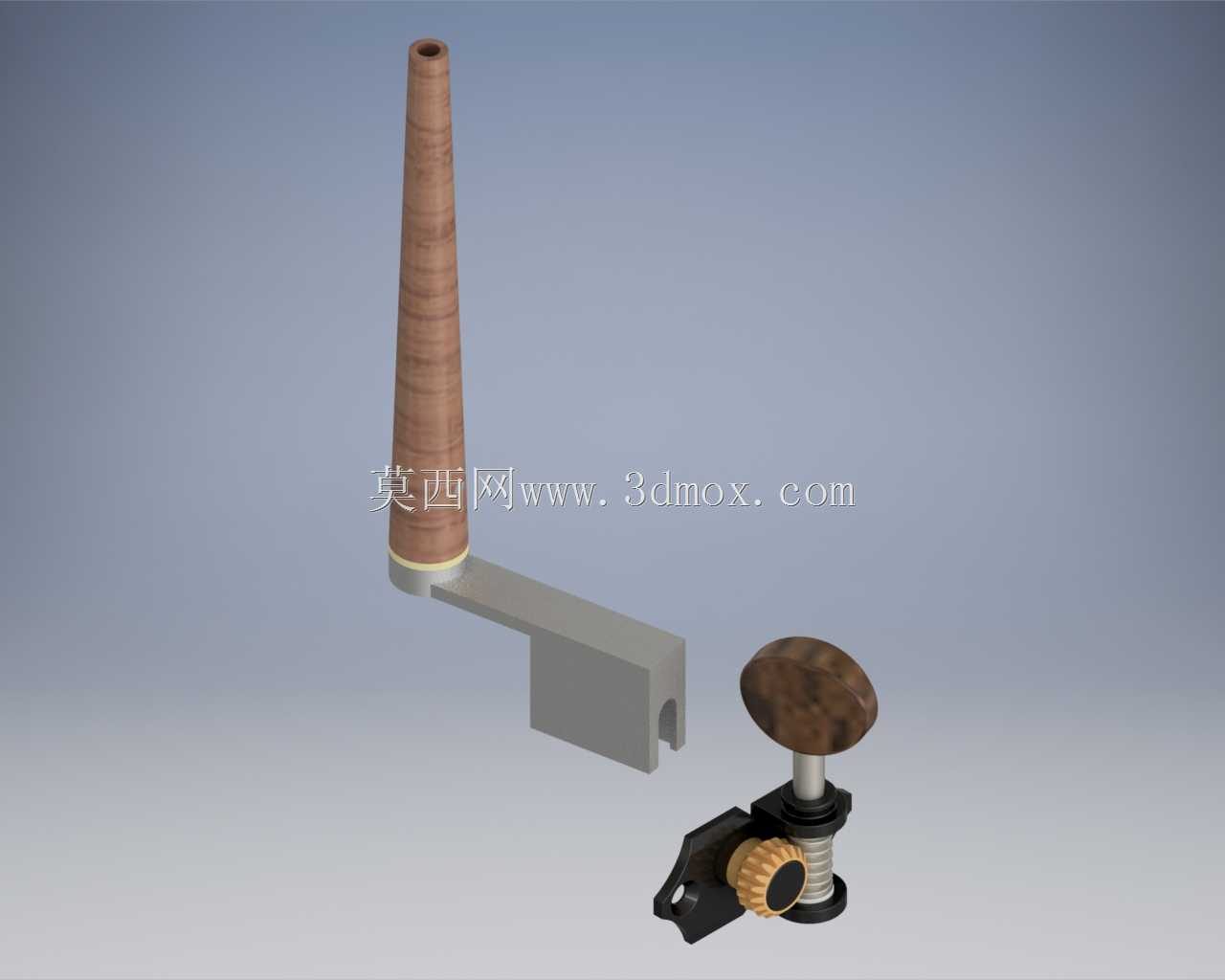

　　L型定位基座的水平段开有与锥形导向套底部匹配的安装槽，安装时导向套可直接卡入槽内完成径向定位，竖直段为方块结构，侧面开有U型卡槽，可快速卡装在生产线的固定工位条上，无需额外打孔锁附，适配现有产线的快换工装需求，基座的安装边界尺寸严格匹配现有工位的安装间距，不会和相邻工位的送线、裁切机构产生运动干涉。带旋钮的压紧调节单元集成了压头、调节螺杆、滚花旋钮和锁紧卡扣，压头端面做了圆弧过渡，压紧绕组时接触面为环形面，不会压伤线匝外层的绝缘包覆层，调节螺杆的螺距选用细牙规格，微调时的进给精度可控制在0.1mm级别，能精准控制绕组的压紧力度，避免压力过大导致线匝变形、压力过小导致调整后绕组移位的问题，滚花旋钮的表面做了防滑纹理，

　　操作人员徒手即可完成调节动作，无需额外借助扳手等工具，单元底部的卡扣结构可直接卡在基座的对应安装位，拆装便捷，适配多批次小批量生产时的快速换型需求。设计过程中优先考虑了现场操作的人机工程性，所有操作部件的布置高度都匹配操作人员坐姿作业的手部活动范围，锥形导向套的安装高度避开了操作人员的视线盲区，调整作业时可直接观察绕组的对位状态，无需侧身或俯身查看。各部件的棱角位置都做了倒钝处理，没有尖锐的毛刺边，避免作业过程中划伤操作人员手部或是刮破线材绝缘层。整套组件的配合公差按照IT7级精度设计，定位面的形位公差控制在0.02mm以内，保证重复装夹时的定位一致性，调整后的绕组同轴度偏差可控制在工艺要求范围内，减少后续工序的返修率。
