参数化十字凸缘联轴器结构设计

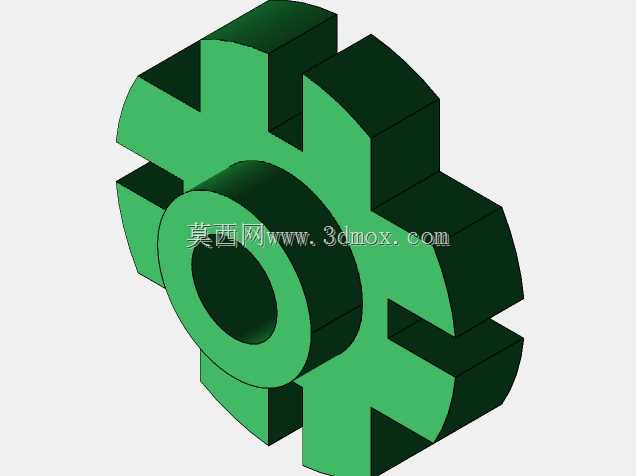

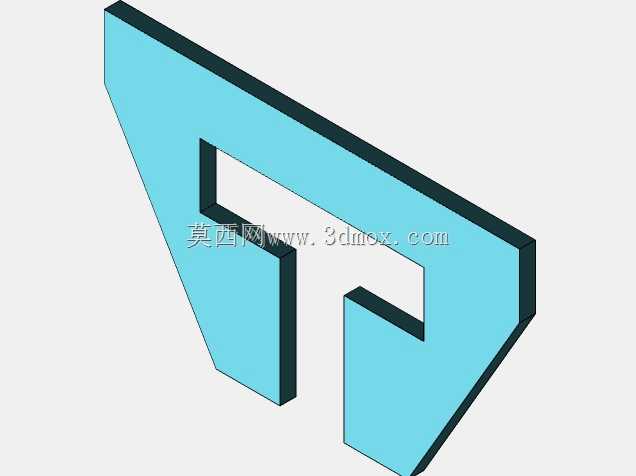

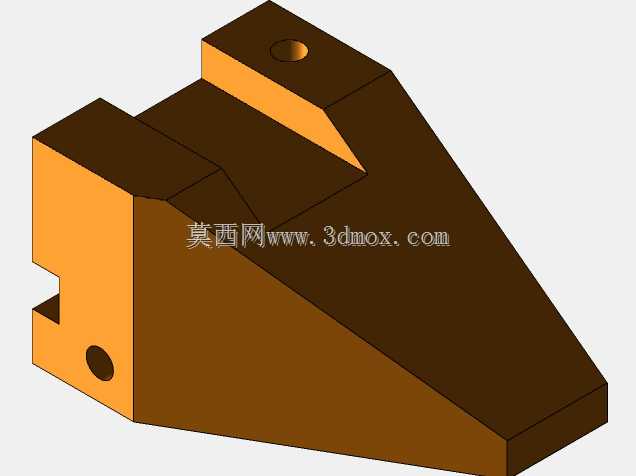

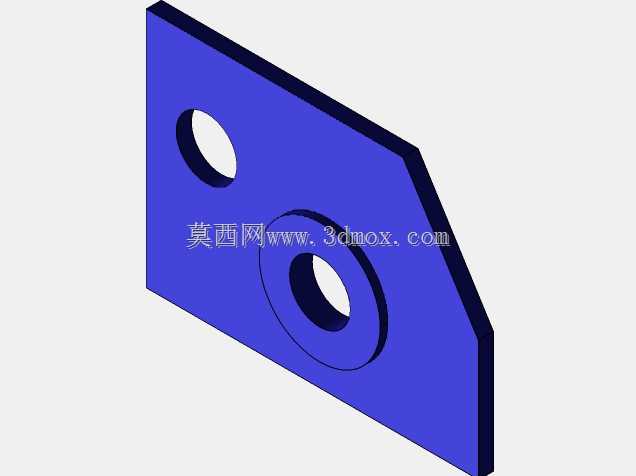

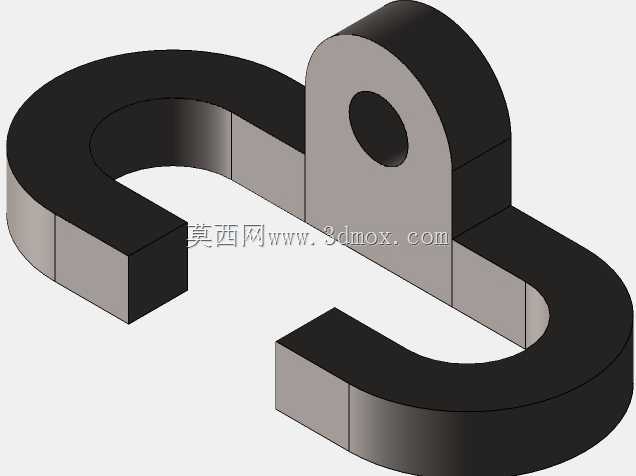

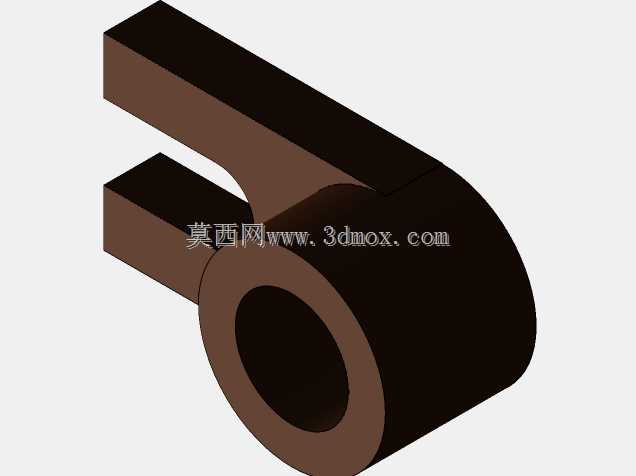

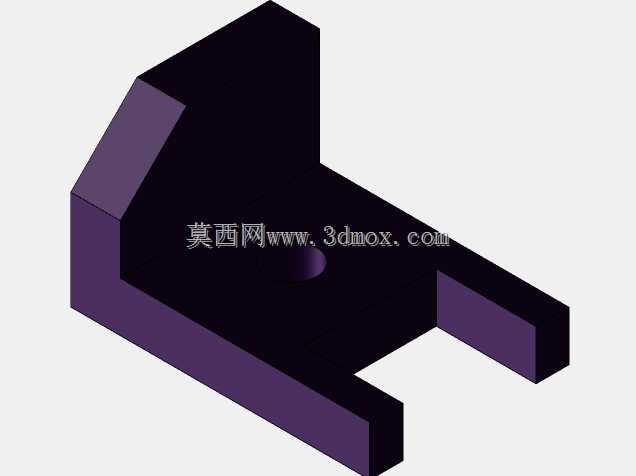

　　这类十字凸缘结构的传动连接件，常应用在中小功率的轴系传动场景中，比如轻工输送设备的动力输出端、小型自动化装配线的驱动轴对接位置，也可用于教学演示场景下的参数化建模练习，帮助从业者理解轴系对中、扭矩传递的基础逻辑。从实际功能来看，这类零件核心作用是连接两根同轴布置的传动轴，传递额定范围内的旋转扭矩，自身带的十字凸缘结构可以在安装时提供周向定位，避免轴系启动瞬间出现打滑错位，中间的通孔是轴穿入的配合位置，孔的公差一般选用H7级过渡配合，既能保证装配时的顺畅度，也能减少运转过程中的轴孔间隙晃动。设计这类零件的时候，首先要确定适配的轴径大小，以此反推中心通孔的直径，再根据需要传递的扭矩计算凸缘的径向伸出长度和轴向厚度——如果凸缘厚度过薄，

　　大扭矩负载下容易出现凸缘根部断裂的问题，如果凸缘径向尺寸过大，又会额外增加零件的转动惯量，给驱动电机带来不必要的启动负载。外形尺寸的边界需要匹配安装空间的限制，这类零件的外轮廓是对称十字结构，安装时不需要额外设计复杂的定位工装，只要保证两端对接的凸缘槽和凸台完全嵌合，再配合锁紧螺栓就能完成固定，安装边界要预留出螺栓拆装的扳手操作空间，一般在零件外轮廓径向外侧预留至少15mm的操作间隙，轴向方向要留出足够的轴伸入长度，避免轴端顶到联轴器内部造成装配不到位。参数化设计的逻辑是把中心孔径、凸缘数量、凸缘厚度、外圆直径这些核心尺寸设置为可变参数，后续适配不同轴径、不同扭矩需求的场景时，只需要修改对应参数就能快速生成新的零件模型，

　　不需要从零开始绘制草图，能大幅提升同系列零件的设计效率。实际建模过程中要注意凸缘根部的圆角处理，不能直接做成直角结构，否则热处理或者负载运转时，直角位置会出现严重的应力集中，长期交变载荷下很容易萌生疲劳裂纹，一般根部圆角取R1-R3，根据零件整体尺寸等比例调整即可。另外这类零件的端面要保证足够的平面度，对接时两个半联轴器的端面完全贴合，才能减少运转过程中的端面跳动，降低轴系的振动和噪音，一般端面粗糙度要求达到Ra3.2就能满足常规传动场景的需求，如果是高精度传动场景，粗糙度可以提升到Ra1.6。
