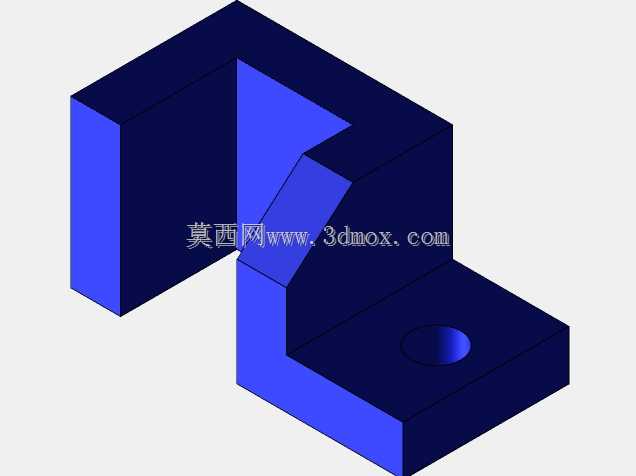

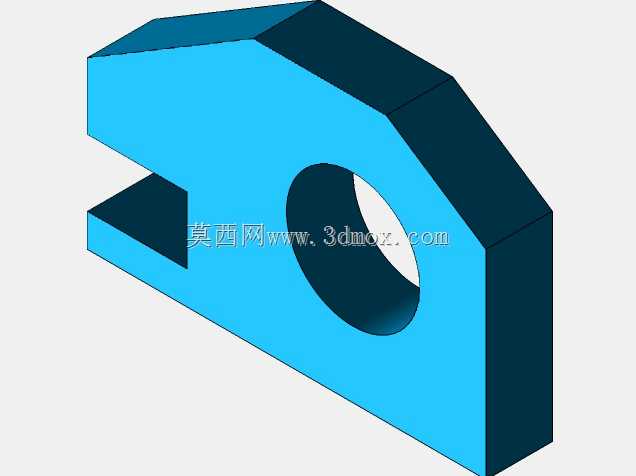

这类折角式支撑定位件,在小型通讯设备内部的板件固定场景中应用十分普遍,日常做消费电子内部结构排布时,经常会用到这类一体成型的折角支撑件来完成不同高度平面的元器件承托与定位,避免多零件拼接带来的装配累积误差。从结构设计逻辑来看,整体采用L型折角的主体构型,其中竖直段的立面做了内凹避让设计,这个结构并非随意切削,主要是为了避开设备内部走线的弯折空间,防止装配时线材被结构棱边挤压破损,同时也能减少零件本身的用料占比,在满足结构强度的前提下降低整体重量。水平段的台面上预留了一个沉头安装孔,这个孔位的位置经过受力校核,设置在水平段靠近折角加强区域的一侧,安装时可以通过标准紧固件将支撑块固定在设备的主基板上,
沉头设计能够保证紧固件头部完全没入零件表面,不会突出台面干涉上方放置的元器件。竖直段与水平段的衔接位置做了等壁厚处理,整个零件的壁厚保持均匀一致,不管是采用机加工还是注塑工艺生产,都能避免壁厚不均带来的应力集中或者成型缺陷,折角的内侧没有做尖锐直角过渡,而是保留了微小的圆角,一方面是减少加工时的应力集中点,提升零件长期受载下的结构强度,另一方面也能避免装配时尖锐棱边划伤操作人员或者配套线材。在安装边界的考量上,零件竖直段的高度与水平段的延伸长度做了匹配设计,竖直段的立面可以作为侧边元器件的定位基准面,装配时只需要将对应板件贴靠在这个立面上,就能快速完成X方向的位置定位,不需要额外做对位调整,能够有效提升产线装配的效率。
水平段的底面做了平面度处理,保证和安装基板贴合时没有缝隙,避免锁紧螺丝后零件出现翘曲变形,影响上方承托元器件的水平度。这类零件虽然结构不算复杂,但在小型通讯终端、便携电子设备的内部结构中承担着非常关键的连接定位作用,设计时需要充分考虑周边元器件的排布空间、走线路径、装配顺序等多个因素,每一处切削和孔位的设置都对应实际装配中的具体需求,没有多余的冗余结构。在做参数化建模时,可以将壁厚、折角高度、水平段长度、安装孔孔径及位置设置为可变参数,后续遇到不同安装空间的场景时,只需要调整对应参数就能快速生成适配的结构件,不需要重新从零开始绘制模型,能够大幅提升同类型结构的设计效率。实际应用中,这类支撑块通常会和设备内部的PCB板、屏蔽罩、小型固定支架配合使用,承担承托、限位、定位的多重作用,其结构强度需要满足设备跌落、运输振动等工况下的受力要求,因此在建模阶段就需要对壁厚、折角过渡区域做对应的强度校验,避免实际使用中出现断裂、变形的问题。
