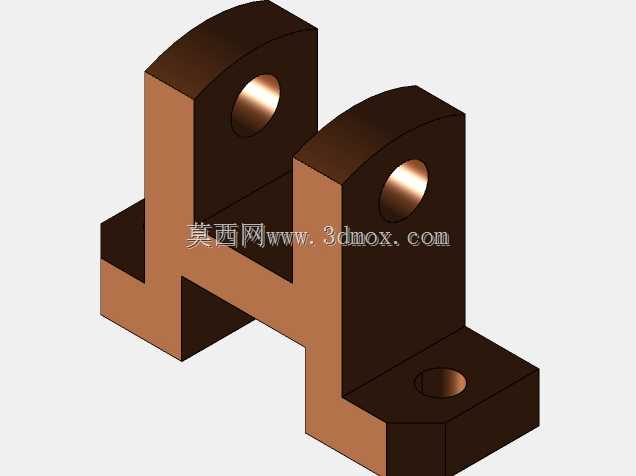

双立板带孔L型安装支座结构设计

　　这款双立板带孔L型安装支座，是工业装配场景中十分常见的刚性连接构件，日常多应用在轻工生产线辅具安装、小型检测设备工位固定、工装夹具侧挂支撑这类对安装位同轴度有一定要求的场景里。从结构逻辑来看，底部采用一体化弯折的L型安装基面，基面预留沉头安装孔，安装时可将内六角螺栓完全沉入孔内，避免螺栓头突出基面影响搭载件的贴合平整度，安装基面的折角处做了等壁厚过渡处理，没有出现应力集中的尖角结构，能在承受侧向倾覆力矩时分散折角位置的应力，避免长期受载出现根部断裂的问题。上部对称设置的两块立式支撑板，每块板的上部都加工有同轴的通孔，两个孔的同轴度公差控制在0.02mm以内，主要用来穿装销轴或者铰接轴，实现搭载部件的小角度摆动或者转动连接，

　　两块立板之间预留的间隙尺寸经过适配，刚好可以容纳常规厚度的铰接耳片插入，不会出现间隙过大导致铰接晃动、或是间隙过小导致装配卡滞的问题。设计过程中没有采用额外的焊接拼接结构，整体为一体成型的等壁厚构型，既减少了焊接变形带来的尺寸偏差，也省去了后续焊后打磨、去应力的工序，加工时可直接通过型材铣削或者精密铸造成型，量产一致性更容易控制。从安装边界来看，底部安装孔的孔距按照通用工业铝型材的槽距标准设置，可以直接适配市面上主流规格的欧标、国标铝型材框架安装，不需要额外加工转接板；上部铰接孔的孔径也匹配常规的标准销轴尺寸，用户选型时不需要单独定制非标连接件，能大幅缩短现场装配的调整周期。实际使用时，这类支座常用来安装小型气动元件的铰接端、

　　传感器支架的转动调节端、或是小型料道的侧支撑位，因为立板与底座为垂直设置，承载时的受力路径直接从上部铰接孔传递到底部安装面，没有多余的传力拐点，刚性表现优于拼接式的支架结构，在频繁受往复载荷的工况下也不容易出现连接松动的问题。
