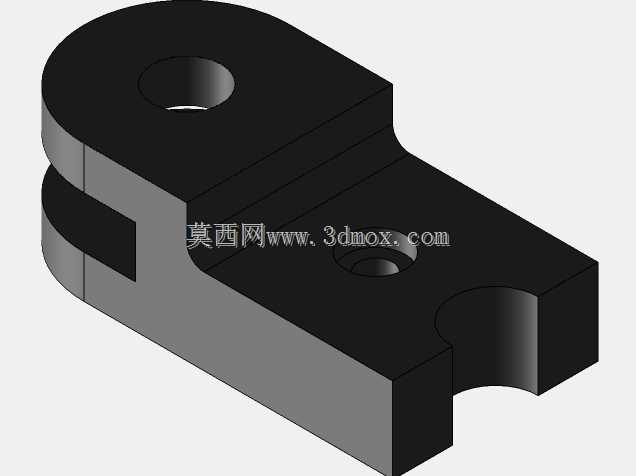

这类双孔铰接支座在轻工自动化输送线、小型工装夹具的定位模块中应用十分广泛,日常做设备改型时经常会遇到这类零件的选型或重新设计需求。从结构来看,零件采用上下叠层的夹装式设计,一端设置同轴贯通的铰接孔,用来穿装销轴实现与活动摆臂、连杆组件的转动配合,孔位边缘做了倒角处理,既可以避免销轴装配时刮擦孔壁产生毛刺,也能在长期转动过程中减少应力集中,降低孔口开裂的风险。另一端的沉头安装孔用来穿装紧固螺栓,将支座整体固定在设备机架或者安装基板上,夹槽的间隙尺寸需要和配套摆臂的厚度做公差匹配,常规设计时间隙控制在0.1到0.2毫米之间,既保证摆臂转动时不会出现径向窜动,也不会因为间隙过小出现转动卡滞的问题。
设计这类零件时,首先要确认安装边界:整体长度方向需要避开周边的走线槽、相邻运动部件的运动轨迹,宽度方向的夹槽开口要对准摆臂的安装位,避免装配时需要额外调整支座位置。零件的厚度选择要结合实际承载来定,如果是用在小型料仓挡料机构的铰接位,常规15到20毫米的厚度即可满足承载需求,如果是用在有冲击载荷的工位,就需要适当加厚基体,同时对铰接孔做镶套处理,提升耐磨性能。基体的边角全部做了R角过渡,没有尖锐的棱边,一方面是避免装配调试时划伤操作人员,另一方面也能减少热处理或者机加工过程中的应力集中问题。零件底部的半圆避让槽,是为了适配安装面上的定位凸台或者走线圆弧,不用额外在安装面上加工沉位,降低安装面的加工成本。
实际建模过程中,这类参数化零件需要把铰接孔直径、夹槽间隙、安装孔中心距、整体厚度这些核心尺寸设置为可变参数,后续遇到不同承载、不同安装空间的需求时,只需要修改对应参数就能快速生成新的模型,不用重新绘制草图,能大幅提升设计效率。做结构校验时,要重点核算铰接孔的剪切强度,以及安装孔位的螺栓压紧力是否满足载荷要求,避免设备运行过程中出现支座变形或者连接松动的问题。这类支座的加工工艺也比较成熟,常规采用型材下料后铣削成型,铰接孔做铰孔处理保证同轴度,表面做发黑处理就能满足常规工况的防锈需求,如果是在潮湿或者有腐蚀的工况下使用,可以更换为不锈钢材质或者做表面镀锌处理。
