带圆角安装孔的L型弯折连接构件

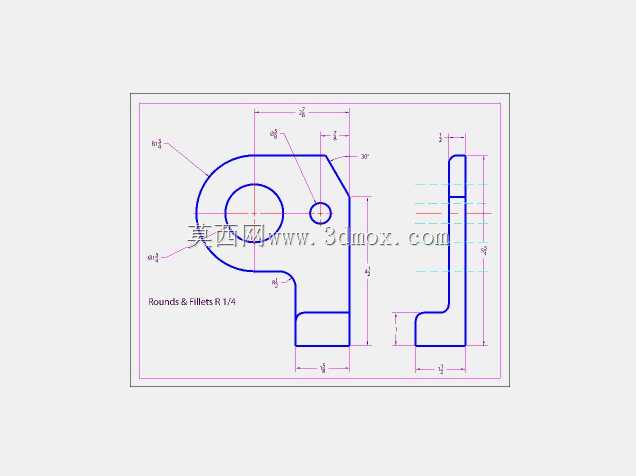

　　这类带圆弧过渡与定位孔的弯折连接构件，常应用在小型通讯终端内部的板件连接场景中，用来实现不同高度平面的电路板、结构壳体之间的刚性衔接，避免设备受震动冲击时出现板件错位、接插件松脱的问题。从结构设计逻辑来看，构件整体采用L型弯折构型，其中一侧板面设置大尺寸圆弧轮廓，既可以避让设备内部的走线空间与相邻电子元件，也能消除直角结构带来的应力集中问题，所有边角统一采用R1/4的圆角过渡处理，在批量冲压加工时能减少模具刃口的崩损风险，同时装配过程中也不会划伤操作人员或线材绝缘层。构件上设置的两个圆形通孔，大孔用于穿过定位销或者走线，小孔用于配合螺丝完成构件与安装基面的固定，两个孔的中心距经过严格公差约束，能保证安装后构件的位置精度，

　　避免出现装配干涉。从尺寸边界来看，构件的弯折高度、水平段长度都适配小型手持通讯设备的内部安装空间，竖直段的厚度与水平段保持一致，采用等厚板材冲压成型，不需要额外的切削加工，能有效控制生产制造成本。在实际装配场景中，这类构件的安装基面需要保持平面度公差在0.1mm以内，弯折处的垂直度偏差不能超过0.05mm，否则会导致另一侧连接的板件出现倾斜，影响接插件的对位精度。设计过程中需要重点关注弯折处的圆角半径，避免弯折时出现板材开裂的问题，同时两个安装孔的位置要避开弯折应力区，防止长期受力后孔位出现变形。构件的外轮廓圆弧段与相邻元件的安全间隙要保留至少0.3mm，避免设备组装后出现摩擦异响或者绝缘层磨损的问题。这类构件虽然结构简单，但在小型通讯设备的内部结构中承担着定位、连接、支撑的多重作用，设计时需要兼顾加工工艺性、装配便捷性与结构强度，不能只关注外形尺寸而忽略实际使用中的受力情况与装配公差匹配。
