适配SmartPi的嵌入式安装电池防护壳体

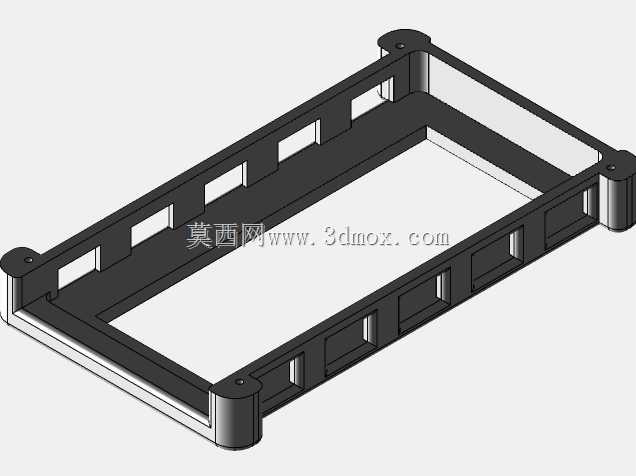

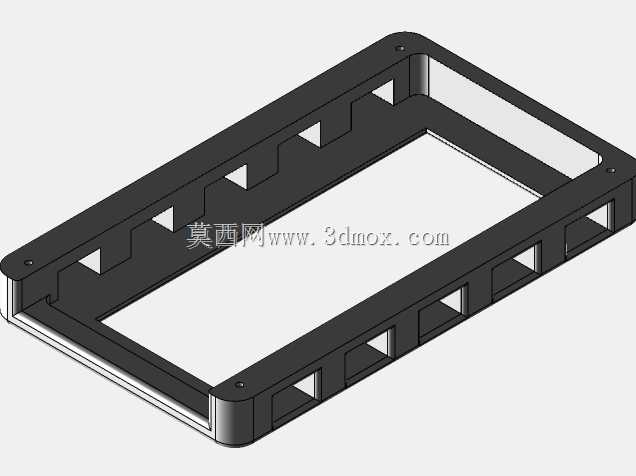

　　这款电池防护壳体主要面向小型嵌入式智能终端的供电模块配套需求，常见于桌面级智能交互终端、小型工控显示单元、便携通讯节点这类需要内置独立供电的设备场景，用来容纳固定对应规格的锂电池组，同时兼顾结构防护与装配兼容性。从结构设计来看，整体采用矩形框体式布局，边框做了等厚的加强处理，四个角位预留了沉头安装孔，可直接通过螺丝将壳体固定在终端设备的内部安装位上，安装孔的孔位公差控制在±0.1mm范围内，能适配多数标准PCB安装柱的对位需求，避免装配时出现孔位错位的问题。框体侧边开设了多组规则排布的矩形镂空槽，这些槽位并非单纯的减重设计，一方面可以在电池充放电过程中形成自然对流的散热通道，避免密闭空间内热量堆积影响电池循环寿命，

　　另一方面也能为电池的接线端子、保护板排线留出走线空间，不需要额外在壳体上开孔走飞线，让内部布线更规整。壳体的内圈边缘做了一圈限位台阶，台阶高度与配套电池组的厚度匹配，电池装入后不会出现上下窜动的情况，台阶内侧预留了0.2mm的装配间隙，既可以容纳电池组外层的绝缘保护膜，也不会因为间隙过大导致电池晃动。框体的外侧边缘做了小尺寸的倒角处理，避免装配过程中锐边划伤操作人员或者划破线材绝缘层，同时也能降低注塑生产时的应力集中问题，减少壳体成型后的翘曲变形量。从安装边界来看，这款壳体的外轮廓尺寸适配SmartPi终端的内部预留安装空间，装入后不会和终端内部的主板、显示屏排线等部件产生干涉，壳体的壁厚均匀，适合采用注塑工艺批量生产，

　　也可以通过3D打印做小批量的样件验证。在实际使用中，这款壳体可以将电池组与设备内部的其他电路部分做物理分隔，避免电池漏液或者异常鼓包时直接影响主板等核心部件，同时框体的结构强度足够承受日常使用中的轻微震动，不会因为设备移动或者轻微磕碰导致电池移位。设计时没有采用多余的卡扣结构，而是通过螺丝固定的方式实现壳体与设备主体的连接，拆卸维护时只需要拧下四角的固定螺丝即可取出电池组，维护操作比较便捷，侧边的镂空槽也能方便观察电池组的外观状态，日常巡检时不需要完全拆开壳体就能查看电池是否有鼓包、接线松动等异常情况。
