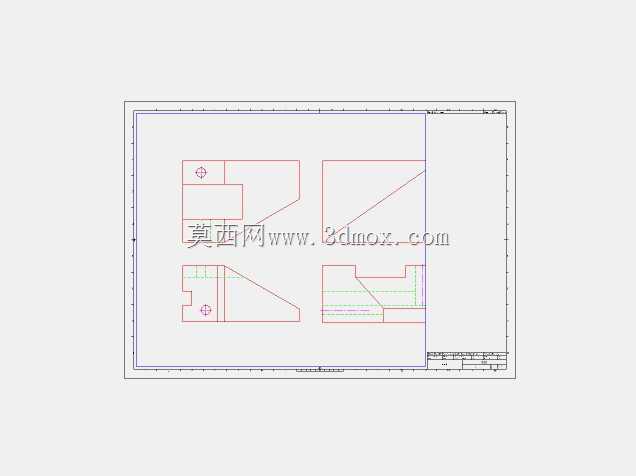

这套二维工程视图,是面向通讯类小型结构件做的制图练习素材,核心服务于通讯终端内部连接构件的识图、建模训练场景。日常做通讯类产品结构设计时,很多新人刚接触三视图投影逻辑,容易在斜切面、阶梯槽的对应关系上出错,这套视图特意选取了通讯设备里常见的带斜向安装面、分层卡槽的构件形态,把主视、俯视、侧视的投影对应关系做了清晰呈现,能帮设计者快速建立二维到三维的空间映射思维。从视图呈现的结构来看,构件主体分为两个功能段,一段是带定位孔的矩形安装基座,基座上预留了两个同轴的小圆定位孔,孔位公差配合通讯设备内部PCB板的安装柱尺寸,安装时可直接通过定位柱完成预固定,避免装配错位;另一段是斜向延伸的连接臂,斜角角度匹配通讯设备内部的避让空间,
不会和周边的射频模块、排线产生干涉,连接臂上做了阶梯式的卡槽结构,用来卡接通讯设备的内置天线排线,防止设备晃动时排线移位影响信号传输。设计这套视图的时候,特意把可见轮廓线、隐藏线做了区分,隐藏线用虚线标注出内部卡槽的深度和走向,让看图的人能快速理清内部结构的位置关系,不用反复对照多个视图猜结构。从尺寸边界来看,构件整体外轮廓控制在小型通讯终端的内部安装空间范围内,基座的长宽尺寸适配常规手持通讯设备的内部安装位间距,斜向连接臂的延伸长度不会超出设备壳体的内壁边界,安装后所有结构都处于壳体包覆范围内,不会出现凸出于壳体的情况。做这类通讯构件的设计时,最容易忽略的就是斜切面和相邻结构的投影对应,很多新手建模时会把斜角的角度做偏,
导致后续装配时和周边零件产生干涉,这套视图把斜切面的投影线在三个视图里都做了明确标注,能让练习者快速掌握这类带斜向结构零件的制图逻辑,不管是后续转三维建模,还是做实际的零件加工出图,都能建立规范的识图习惯。另外视图里的定位孔位置、卡槽宽度都做了清晰的线条标注逻辑,符合机械制图的国标规范,练习时可以直接参照这套视图的标注逻辑,养成规范的出图习惯,避免实际工作中因为视图表达不清导致加工出错、装配返工的问题。
