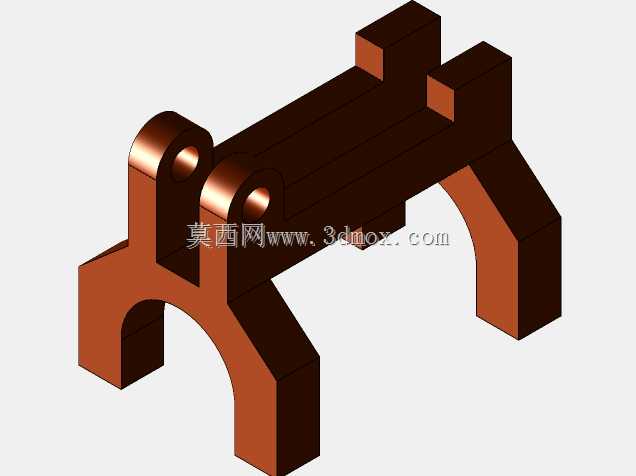

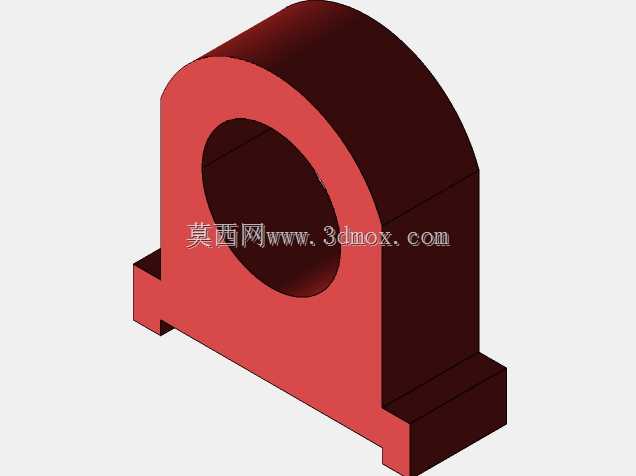

双铰接拱形支撑连接构件参数化结构

　　该构件属于设备支撑连接类的受力结构件，常见于中小型自动化设备的机架铰接部位、工装夹具的活动支撑端，以及轻工机械的开合机构连接位置，承担铰接转动、载荷传递、位置限位的复合功能。从结构设计逻辑来看，主体采用拱形承力框架，两侧向下延伸的支脚为主要的载荷承载面，拱形结构的设计能够在同等耗材用量下提升垂直方向的抗形变能力，避免直臂结构在受径向载荷时出现应力集中断裂的问题。上部的圆柱筒身是铰接配合的核心部位，两侧伸出的带孔凸耳用于穿装铰接销轴，孔位与筒身保持同轴度公差要求，确保转动过程中无卡滞、偏磨问题，凸耳与筒身的衔接位置做了圆弧过渡处理，可分散销轴传递的剪切应力，避免长期交变载荷下出现疲劳裂纹。上部伸出的两个方块凸台属于安装定位结构，

　　用于和上方的移动或固定部件做卡接定位，凸台的侧面与相邻部件的定位槽配合，可限制构件转动过程中的轴向窜动，同时预留了紧固件安装的贴合面，不需要额外加工定位基准面即可完成装配。从安装边界来看，两侧支脚的下端面为安装贴合面，两个支脚的间距适配常见的20-30mm规格的型材安装面，拱形内弧的避让空间可容纳直径不超过15mm的管线或相邻运动部件，避免机构动作时出现干涉。上部铰接孔的孔径适配标准直径的圆柱销轴，筒身的长度尺寸匹配常规铰接座的安装宽度，不需要额外加装轴套即可满足常规工况下的转动耐磨需求。设计过程中通过参数化关联的方式，将铰接孔直径、支脚间距、拱形弧度、凸台高度这些核心尺寸做了参数绑定，

　　调整核心参数时整个构件的关联尺寸会自动同步更新，不需要逐个修改草图特征，能够快速适配不同载荷等级、不同安装空间的使用需求，大幅提升同系列构件的设计迭代效率。构件的所有棱边除了应力集中位置做圆弧过渡外，其余非配合面保持规整的直角结构，既方便注塑或铣削加工时的走刀路径规划，也能减少加工过程中的额外工序，降低单件加工成本。
