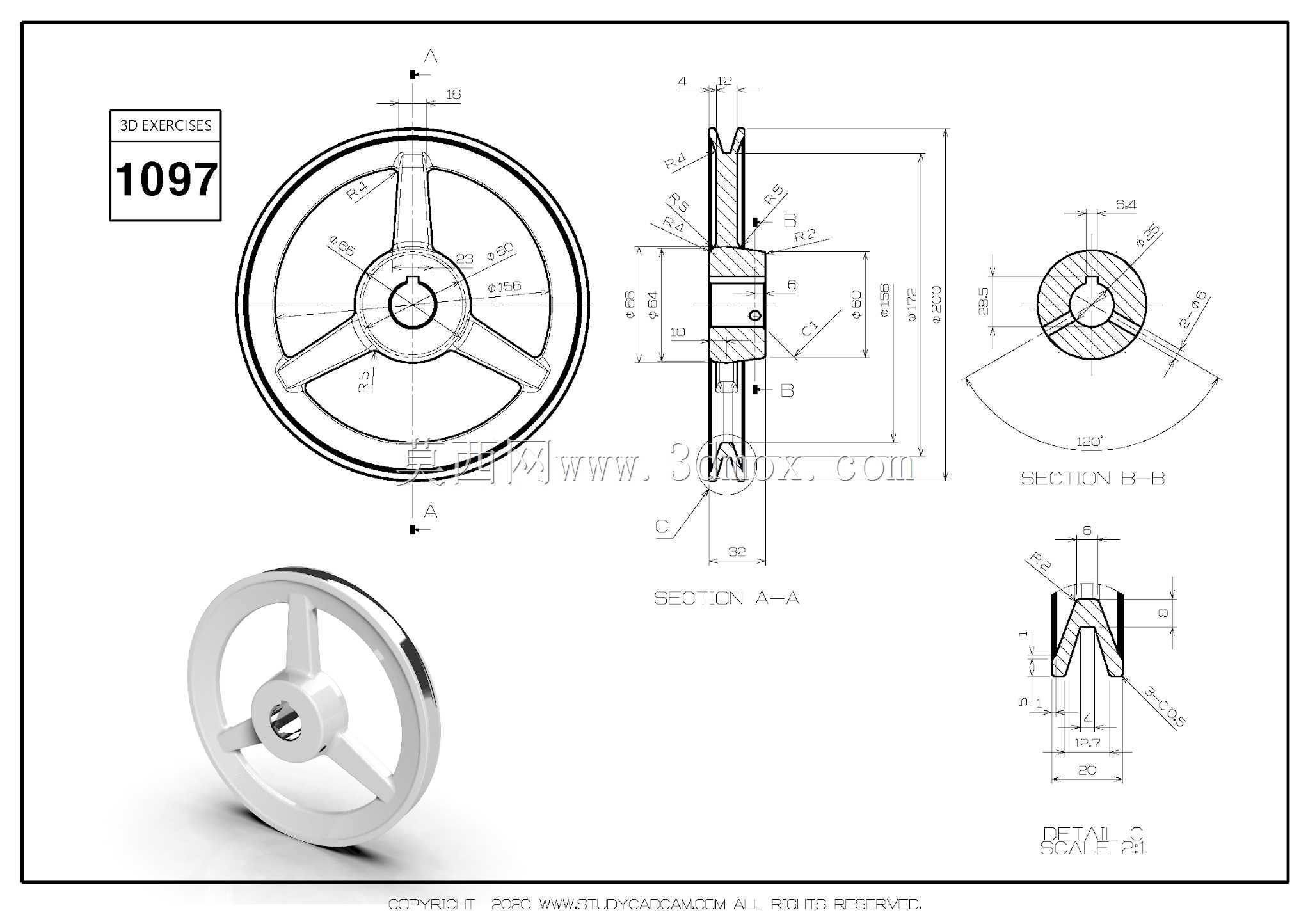

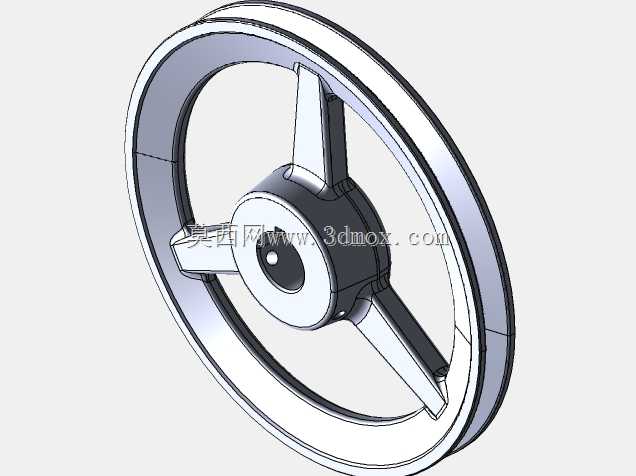

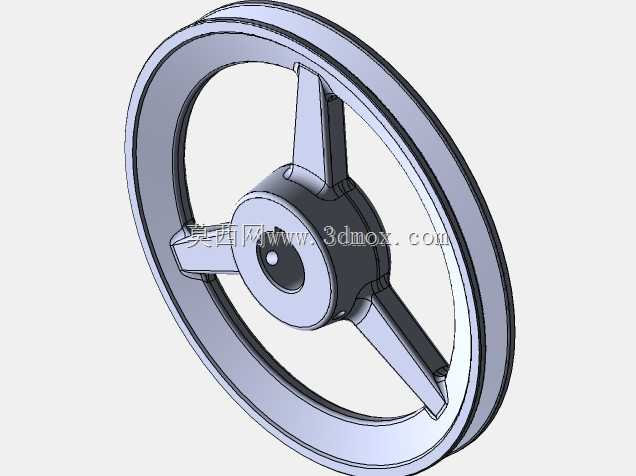

三辐条V型槽手轮结构三维建模

　　这类三辐条V型槽手轮属于设备操作端的核心手动执行件，常见于各类需要手动微调、锁紧、行程调节的工业设备场景，比如中小型机床的进给调节工位、工装夹具的锁紧操作端、输送线的张紧调节机构、印刷包装设备的对位调节部位，日常操作中操作人员通过握持轮缘施加扭矩，即可带动配套轴系完成精准的位置调整，相比直柄手轮，轮缘式结构能提供更大的力臂，同等握持力下可输出更大的调节扭矩，降低操作人员的施力强度。

　　从结构设计逻辑来看，该手轮采用三辐条对称布局，相比两辐条结构转动时的动平衡性更好，高速微调工况下不会出现明显的偏重抖动，相比四辐条及以上的多辐条结构，又能在保证整体结构强度的前提下减少材料用量，降低零件自重，同时辐条采用等截面圆弧过渡设计，与轮毂、轮缘的衔接位置均做了圆角处理，避免应力集中导致的受力断裂问题，长期承受交变操作扭矩时也不易出现结构疲劳损坏。中心轮毂位置设计有标准键槽安装孔，可与配套的传动轴通过平键实现周向固定，保证扭矩传递过程中不会出现打滑空转，轮毂端面还预留了紧定螺钉定位点位，安装完成后可通过紧定螺钉实现轴向锁紧，防止设备运行过程中手轮沿轴向外窜脱落。

　　轮缘位置的V型槽结构是该零件的核心功能特征，这类V型槽一方面可在需要快速锁紧的场景下配套V型定位销使用，当手轮转动到预设工位时，定位销可自动卡入V型槽实现位置锁定，避免设备受振动影响出现工位偏移；另一方面V型槽也可作为缠绕柔性传动件的槽位，在部分轻载手动联动机构中，可通过V型槽搭配细钢丝绳实现远距离的手动操作传递。从安装边界尺寸来看，该手轮的轮缘外径、轮毂轴向长度、中心安装孔直径均按照常规手动操作件的通用尺寸规范设计，可直接替换同规格的标准手轮配件，不需要对设备安装位做二次改造，轮缘表面做了圆弧过渡处理，握持操作时不会出现硌手的问题，长时间操作也能保证较好的握持手感。

　　建模过程中需要重点关注几个关键尺寸的公差配合：中心安装孔与轴的配合采用基孔制间隙配合，保证安装时可顺利套入传动轴，同时配合间隙控制在合理范围内，避免转动时出现过大的旷量；V型槽的角度与槽深需要严格匹配配套定位销的端部尺寸，保证锁紧时定位销与槽面的接触面积足够，不会出现定位滑脱的问题；辐条与轮毂、轮缘的衔接圆角需要按照图纸要求做等半径过渡，避免建模时出现尖角导致后续工程出图或加工时出现应力集中提示，整体建模完成后可通过干涉检查验证各部位结构衔接合理性，保证后续生成的工程图可直接用于加工生产。
