小型内燃机气缸组件工程练习三维建模

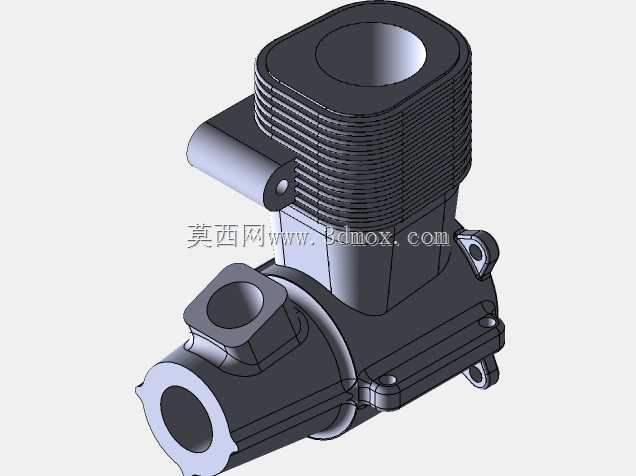

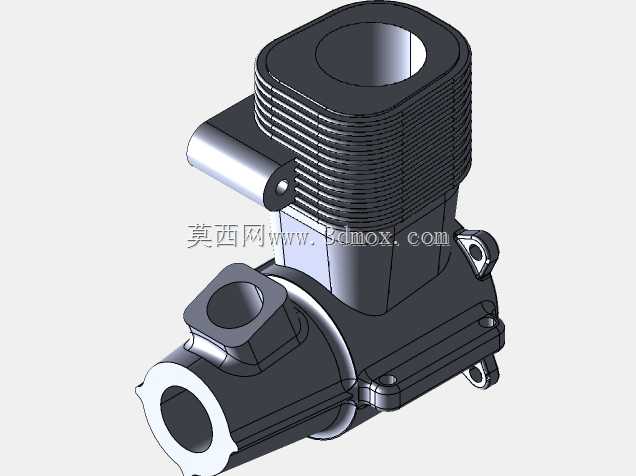

　　本次建模对象为小型单缸内燃机的气缸主体组件，这类结构广泛应用于通用动力设备、小型园林机械、航模动力单元等场景，作为内燃机的核心承压与运动导向部件，承担着活塞往复运动导向、燃烧腔密封、散热传导、附属部件安装定位的核心功能。从结构设计逻辑来看，该零件采用分体式集成布局，上部为带散热鳍片的气缸筒段，鳍片沿圆周方向等距排布，通过增大与空气的接触面积实现风冷散热，鳍片的厚度、间距经过匹配对应排量机型的热负荷设计，避免高温工况下出现热变形导致活塞卡滞。下部为曲轴箱连接基座，设置有周向均布的安装凸台与螺栓孔，用于和曲轴箱壳体完成刚性连接，结合面的平面度公差直接影响整机的密封性能，建模时需严格保证结合面的形位公差要求。

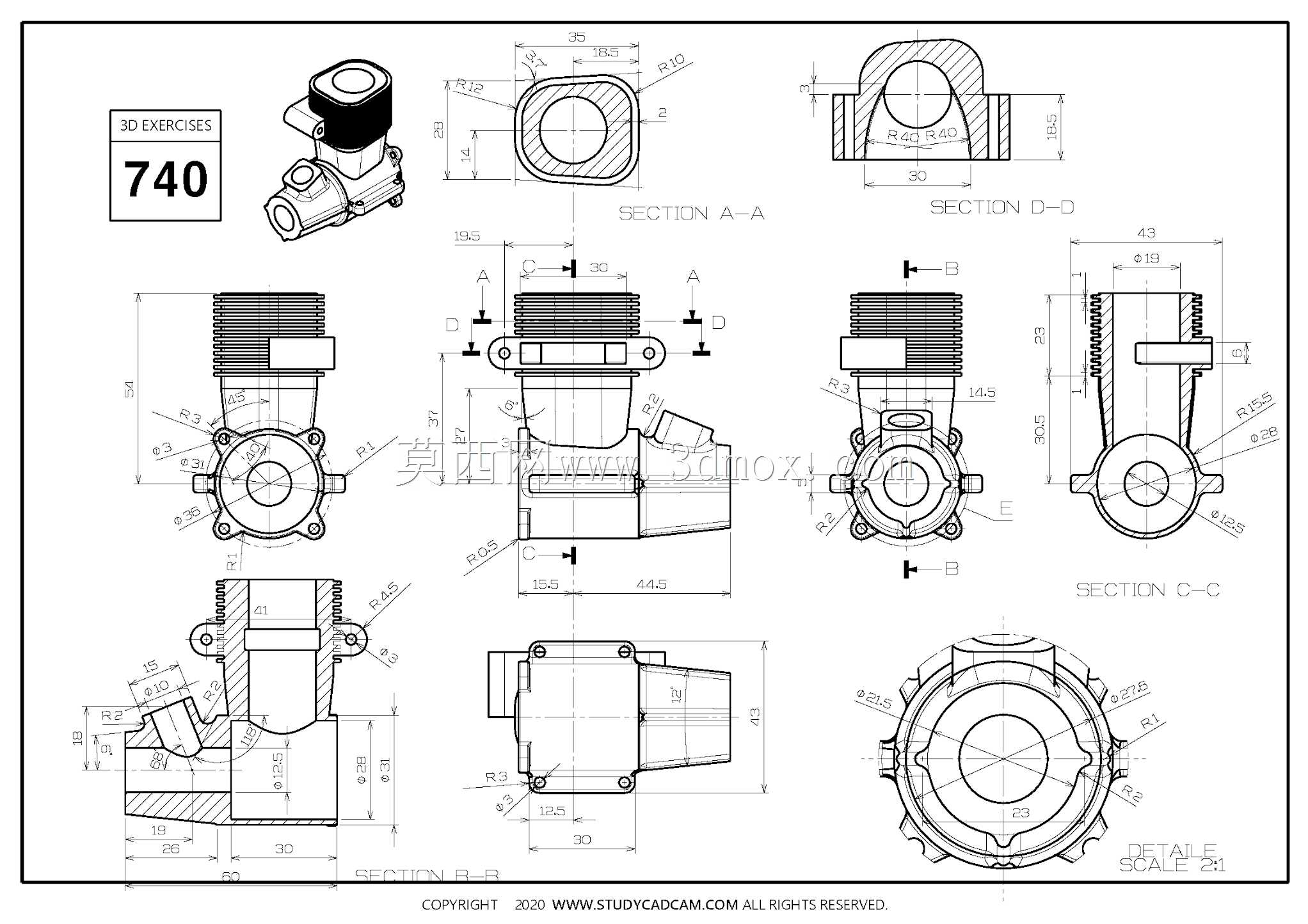

　　零件侧部设置有倾斜的进排气通道接口，接口端面带有密封槽结构，用于安装化油器或者排气消音器组件，通道的倾斜角度经过气道优化设计，可降低进排气阻力，提升充气效率。从尺寸边界来看，气缸筒的内径为核心配合尺寸，与活塞组件形成间隙配合，需严格控制圆柱度公差，避免出现漏气窜油问题；整体安装边界需匹配对应机型的曲轴箱安装孔位，上部散热段的外圆尺寸需预留导流罩的安装空间，侧部接口的伸出长度需避免与周边机架、油箱部件出现运动干涉。建模过程中需重点处理多处截面突变位置的圆角过渡，这些位置是应力集中高发区，合理的圆角设计可大幅提升零件的抗疲劳强度，同时兼顾铸造工艺的拔模要求，避免出现铸造缺陷。各剖视图所标注的尺寸需逐一对应，尤其是截面A-A、

　　C-C所展示的内部气道与缸筒衔接位置的壁厚，需保证均匀一致，避免出现壁厚差过大导致的冷却不均、铸造缩松问题。零件顶部的燃烧室凹坑形状直接影响燃烧效率，建模时需严格按照图纸给定的轮廓曲率构建，保证压缩比符合设计要求。周向的安装孔位需保证位置度公差，避免装配时出现螺栓无法穿入、结合面密封压合不均的问题。这类练习建模可帮助结构设计人员熟悉内燃机核心部件的设计逻辑，掌握复杂壳体类零件的建模思路，理解尺寸公差、形位公差在实际生产装配中的约束作用，为后续从事通用动力机械设计、零部件改型优化积累实操经验。
